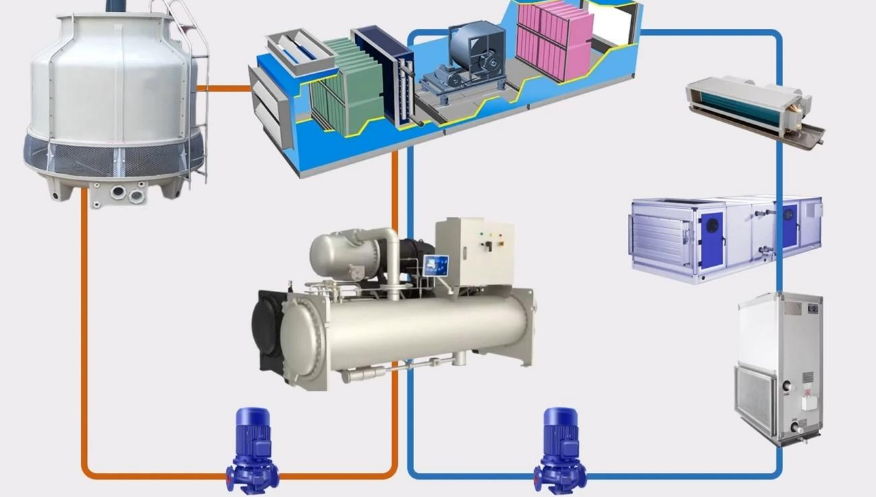

中央空调系统由热源生产、水路输配、末端送风三大体系组成。本文简析主要部件的核心原理与运行逻辑，快速掌握整套系统工作机制。

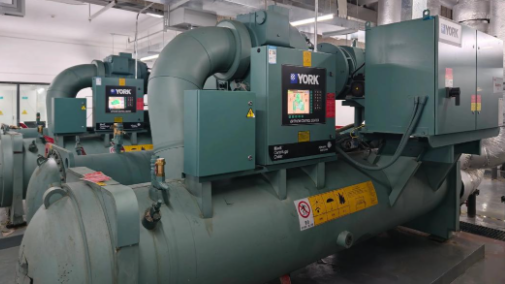

一、中央空调主机
主机为系统生产冷量与热量，绝大多数机型采用蒸汽压缩式制冷，依靠四大部件+制冷剂循环实现热量搬运（溴化锂机组除外）。
压缩机：系统动力核心，将低温低压制冷剂气体压缩为高温高压气体，驱动循环运转。
冷凝器：散热换热，高温高压制冷剂气体与冷却水换热，冷凝为中温高压液态制冷剂。
膨胀阀：节流降压，将液态制冷剂转化为低温低压气液混合态，为吸热制冷做准备。
蒸发器：制冷核心，低温制冷剂吸收冷冻水热量汽化，同时降低冷冻水温度，完成制冷循环。
二、冷却水循环
由冷却水泵、管道、冷却塔、冷凝器串联组成，负责将主机制冷废热排放至室外，保障主机稳定运行。
运行逻辑：冷却水在冷凝器吸收主机废热升温→水泵输送至冷却塔散热降温→冷水回流冷凝器循环复用。
额定参数（GB/T 18403.1—2001）：进水30℃、出水35℃。
三、冷冻水循环
由冷冻水泵、管道、分集水器、室内末端组成，负责将主机冷/热量输送至室内各区域，满足温控需求。
运行逻辑：低温冷冻水输送至室内末端吸热升温→回水回流主机重新降温，持续循环输冷，制热工况反之。
额定参数（GB/T 18403.1—2001）：进水12℃、出水7℃。
负荷联动：室内冷负荷越大，冷冻水回水温度越高，主机蒸发温度、蒸发压力同步升高；负荷降低则参数下降，系统自适应运行。

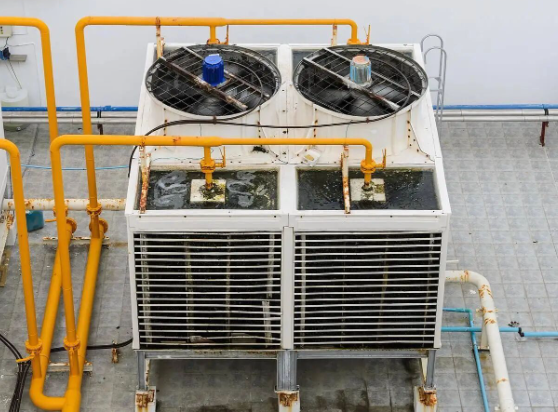

四、冷却塔
利用水与空气对流蒸发散热，为带热冷却水降温，是冷却水循环的核心散热设备，运行分为四步：
1. 布水：热水经喷嘴均匀喷洒至填料层，增大换热面积；
2. 换热：塔底风机抽入室外空气，与下落水流逆向对流换热；
3. 降温：水分蒸发带走热量，冷却水降温汇入集水池；
4. 循环：降温后的冷却水回流主机，持续循环散热。

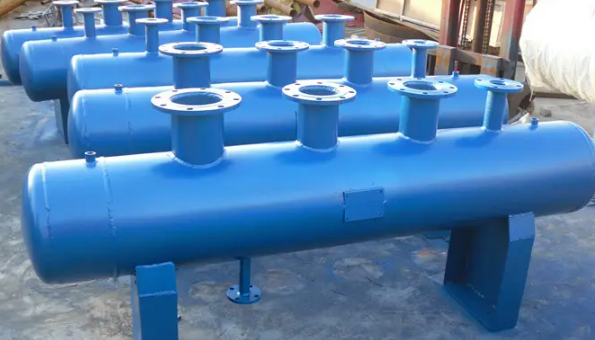

五、分水器
安装于供水侧，核心作用是均匀分配空调水至各末端支路，调节支路流量，避免水力失衡，保障系统稳定运行。
运行逻辑：主机出水进入分水器主筒体稳压，通过分支管路按需分配水量，单支路阀门可独立调控。
核心配置：承压主筒体、分支管路、调节阀门、压力表、温度计、杂质过滤器。

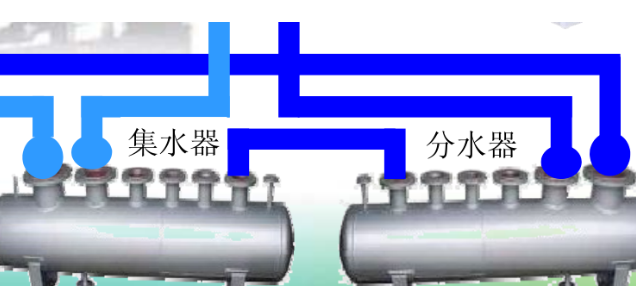

六、集水器
与分水器配套使用，安装于回水侧，用于汇聚各末端换热后的回水，稳压混合后统一输送回主机循环复用。
运行逻辑：各支路空调回水汇入集水器，消除水压波动、均匀混合后，回流主机重新调温，完成水循环闭环。

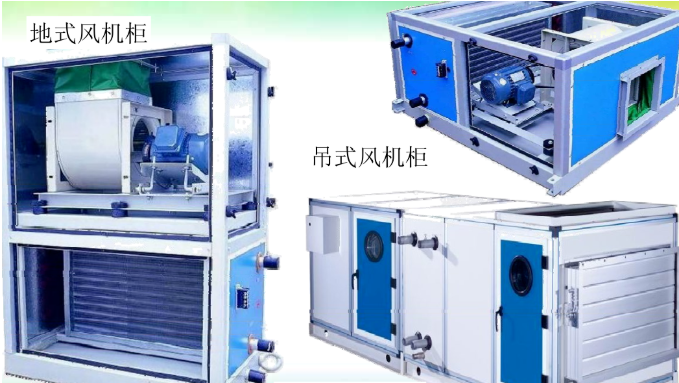

七、风柜AHU
适用于大空间集中送风，可一体化完成空气净化、温湿度调节、新风置换，综合优化室内空气环境。
核心功能：新风换气、空气过滤、盘管升降温、除湿/加湿、风压送风输送。
主要结构：保温壳体、送风风机、多级过滤器、冷热换热盘管、温湿度调节组件、电控面板。

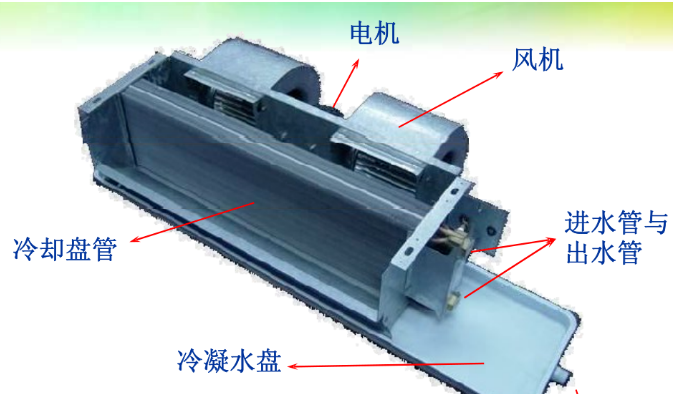

八、风机盘管FCU
民用、商用最常用的室内末端，体积小巧、可单间独立控温，适配办公室、酒店、住宅等场景。
工作原理：风机带动室内空气循环，空气流经换热盘管，与管内冷冻水/热水换热，实现吹冷风降温、吹暖风升温；制冷产生的冷凝水由接水盘、排水管排出。

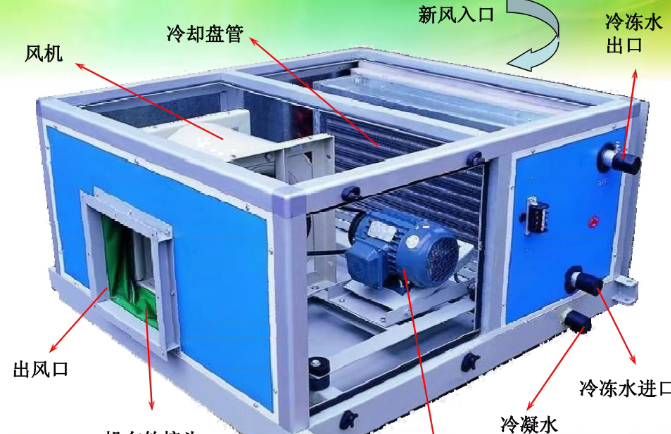

九、新风机
吊顶暗装式新风设备，核心作用是置换室内外空气、改善密闭空间空气质量，同时预处理新风，降低空调负荷。
核心功能：引入室外新风、排出室内污浊空气；过滤粉尘、PM2.5等杂质；对新风预冷/预热，缓冲室内温度波动；按需调节空气湿度。
