环网柜，中置柜的区别是什么？不少电气技术人员都是云里雾里的。环网柜就是联络、隔离作用，中置柜用在进线、馈线。环网柜用的主要是高压负荷开关，只起到隔离和带电分合闸用，没方法分断短断电流的力量，而中置柜所用的是高压真空断路器，起到的爱护功能更强大，环网柜的短路爱护是靠高压熔断器实现的，而中置柜靠断路器实现的，一般小容量的变压器可考虑用环网柜，经济适用，大容量的变压器可用中置柜，平安，爱护功能更强大。各地供电公司对环网柜的使用范围都有规定。下面本文简明扼要地给大家讲一讲中置柜和环网柜的区别、选型、关键参数与用途。希望能给广大电气技术人员一些参考。
一、核心定位与用途
-

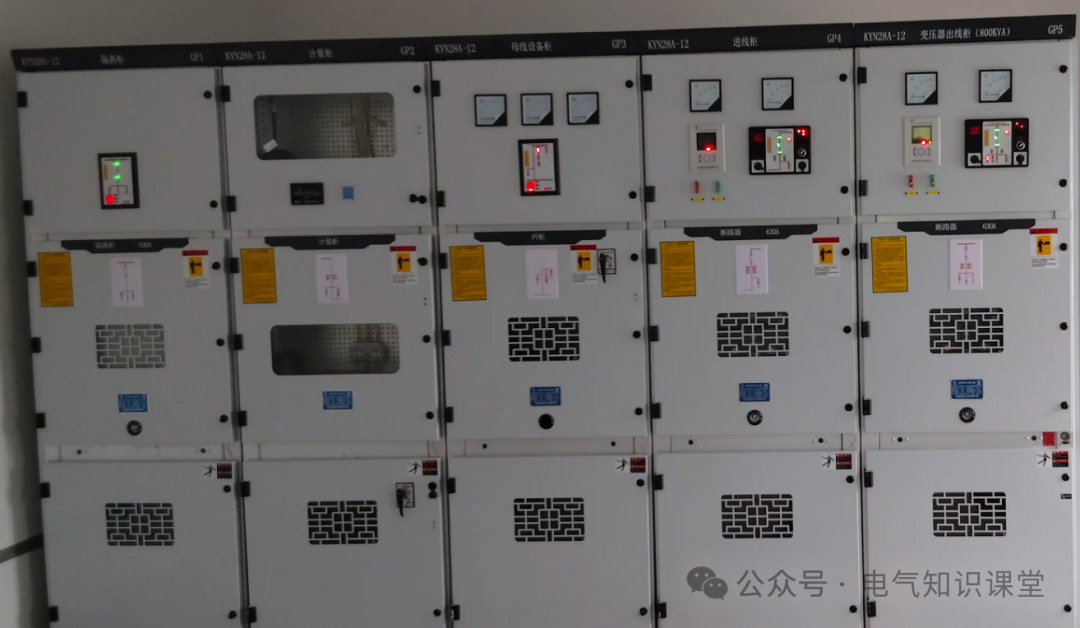

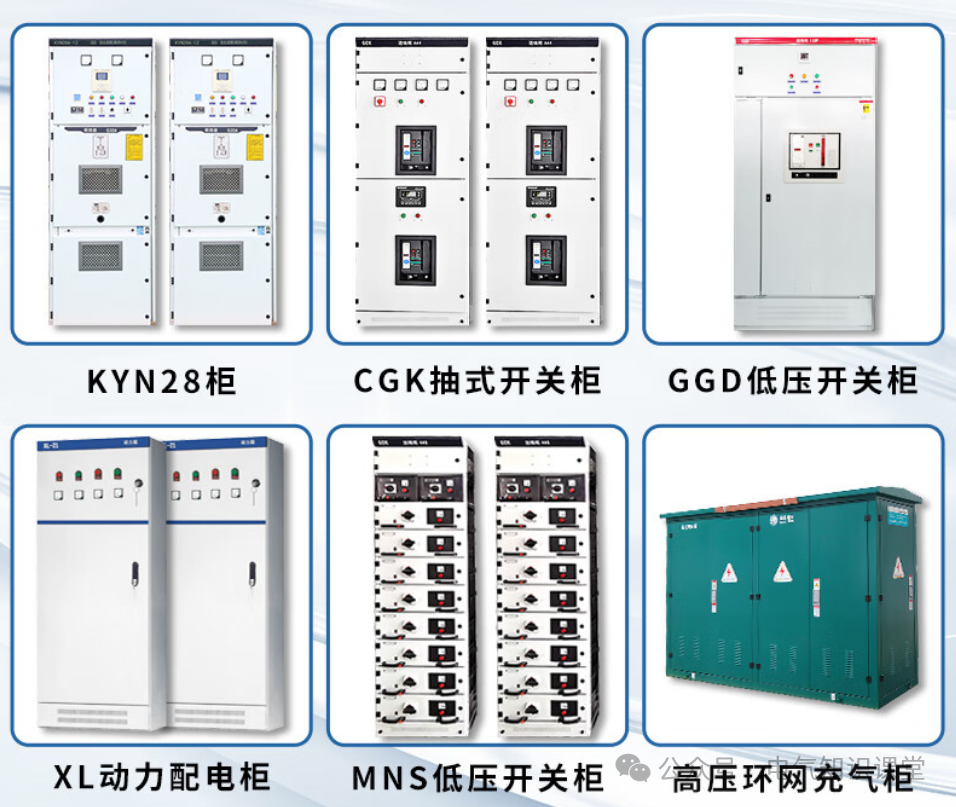

中置柜（KYN28等）：主配电/进线/保护，用于变电站、电厂、大型工厂，承担接受、分配电能+线路/变压器保护。
-

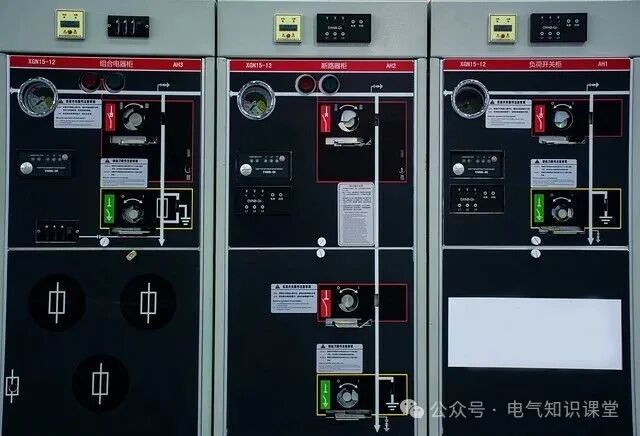

环网柜（RMU，XGN15/HXGN等）：环网/分支配电，用于小区、商业楼、箱变、市政环网，实现电源分配、故障隔离、保障供电连续性 。
二、结构与开关
-
-

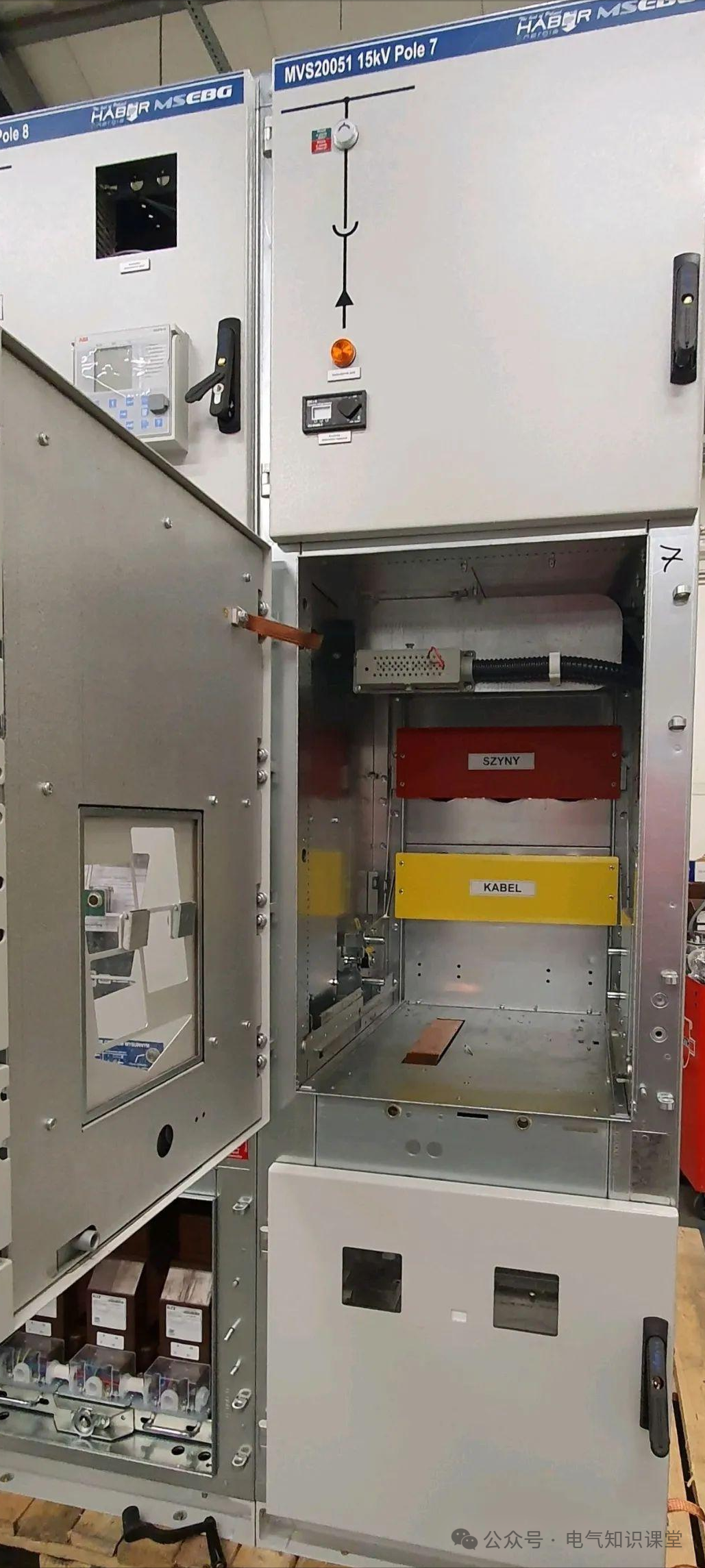

结构：三层铠装（上母线/仪表、中断路器手车、下电缆），手车式（可抽出）。
-
主开关：真空断路器（VS1/VD4），可频繁操作、快速切断短路电流。
-
-
-

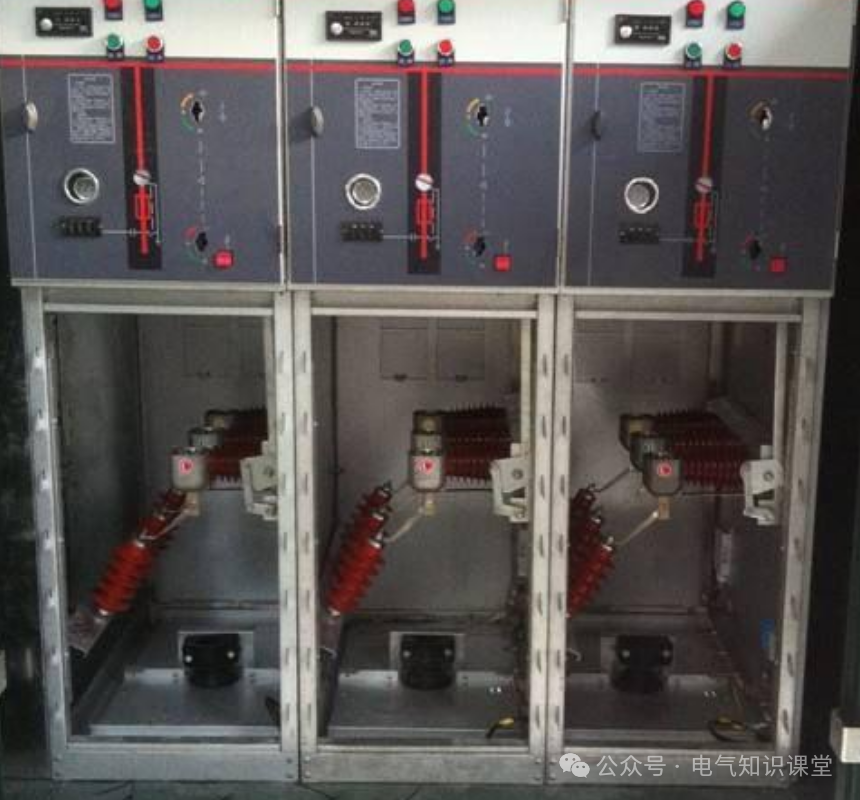

主开关：负荷开关+熔断器组合（少数用断路器），仅切正常负荷，短路靠熔断器。
三、关键参数与能力
-
额定电流：中置柜630A–5000A；环网柜≤630A。
-
短路开断：中置柜25kA–50kA（断路器直接切断）；环网柜靠熔断器，开断能力有限。
-
保护功能：中置柜完善（过流、速断、接地、重合闸、智能控制）；环网柜简单（熔断器+基本联锁）。
-
绝缘与尺寸：中置柜空气绝缘、体积大；环网柜空气/SF6充气绝缘、体积小。
四、选型速记
-
选中置柜：主变进线、大容量负荷、高可靠性、需频繁操作与完善保护。
-
选环网柜：环网供电、小区/商业配电、小负荷、预算敏感、空间受限。
五、简明对比
-
核心元件，中置柜真空断路器（手车式），环网柜负荷开关+熔断器（固定式） ；
-
保护能力，中置柜强（可切大短路电流），环网柜弱（靠熔断器） ；
-
额定电流，中置柜大（630A–5000A），环网柜小（≤630A） ；
-
结构，中置柜三层铠装、手车可抽 ，环网柜紧凑固定式、模块化 ；
-
成本，中置柜高，环网柜低（约中置柜60%–70%） ；
-
典型场景 ，中置柜变电站、电厂、大型工厂 ，环网柜小区、商业楼、箱变、环网 。
五、一句话总结
中置柜=手车式断路器柜（主配、大电流、保护强）；环网柜=固定式负荷开关柜（配网、小电流、经济简单）。![]()
