直流风管盘管设计选型及安装调试

发布: 2025 年 12 月 2 日 118阅读

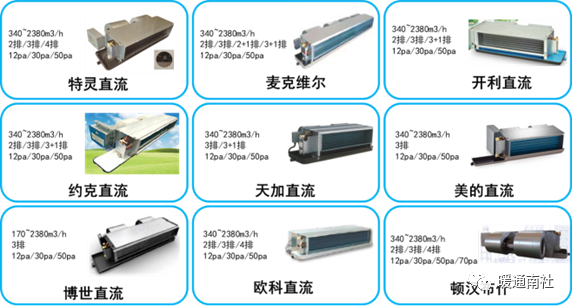

直流风盘市场：

适用场所：主要应用于星级酒店、住宅、高级写字楼、别墅、节能工程等对噪音要求较高的高档场所。

3排12Pa功率：

	34	51	68	85	102	136	170	204	238
格力	19	24	30	44	57	74	86.5	119.5	120
麦克维尔	17	22	33	45	60	66	106	118	151
约克	16	22	29	38	52	64	93	110	140
天加	17	25	31	43	55	75	121	159
特灵	15	21	28	35	50	69	89	103	142
美的	20	24	30	44	54	65	99	135

3排30Pa功率：

	34	51	68	85	102	136	170	204	238
格力	23	31	40	51	66.5	91	107	138	149
麦克维尔	23	29	41	56	73	83	124	143	183
约克	20	29	38	48	61	80	115	135	157
天加	25	31	47	57	79	89	145	190
特灵	20	30	37	47	63	84	106	122	167
美的	31	33	40	55	70	80	112	179

3排12Pa噪音：

	34	51	68	85	102	136	170	204	238
格力	31.5	33.9	36.3	40	42	43	45	47	49
麦克维尔	35	36	40.5	41	45	44.5	48	49	51
约克	36	37	40	42	45	46	47.5	48.5	50.5
天加	36.5	38	40.5	42	45	46	47.5	49
特灵	34	34.5	36	40	44	43	46	46.5	49.5
美的	34	35	41	43	44	44	47	48

3排30Pa噪音：

	34	51	68	85	102	136	170	204	238
格力	33.5	37.5	39.3	41	44	46	46.5	48	50
麦克维尔	38	39.5	42	44.5	47	47	49.5	51	52
约克	38.5	40.5	42.5	44.5	46.5	47	49	51	52.5
天加	39	41	43	44	46	47	49	51
特灵	38	38.5	40.5	43	45.5	45.5	48.5	49.5	51
美的	34	35	41	43	44	44	47	48

3排冷量：

	34	51	68	85	102	136	170	204	238
格力	2250	3200	4260	5000	6300	8100	9300	11250	13000
麦克维尔	2220	3300	4260	5050	5820	8200	9300	11190	13000
约克	2130	3260	4180	4840	5810	7920	9070	11120	12940
天加	2210	3200	4200	5000	6200	8100	9800	11250
特灵	2210	3160	4170	5060	6100	8000	9300	11100	13000
美的	2200	3100	4000	4600	5850	8150	9000	11000

设计选型：

根据风量、供冷量选型：

1、根据单位面积冷负荷选型

各种建筑物的冷热负荷概算指标
序号	建筑物类别和房间名称	冷负荷（W/m²）
1	旅馆、宾馆、饭店、客房（标准层）	80~100
2	小会议室（允许少量抽烟）	200~300
3	大会议室（不允许抽烟）	180~280
4	办公室、办公楼（全部）	90~120
5	超高层办公楼	105~145
6	百货大楼、商场	200~250
7	展览厅、陈列室	130~200
8	会堂、报告厅	150~200
9	图书馆（阅览）	75~100
10	公寓、住宅	80~90

摘自《简明空调设计手册》

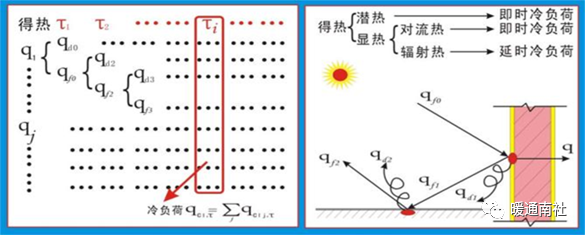

2、根据计算冷负荷选型分项叠加

（1）按朝向分别作出各围护结构的负荷概算Qw；

（2）按人数n估算人体放热量；

（3）用附加系数估算新风负荷。

安装调试：

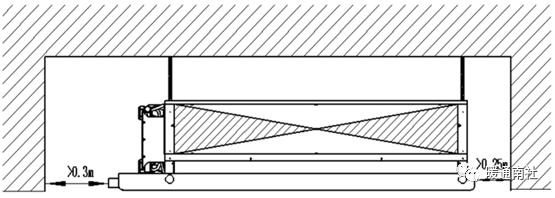

安装参考图：

保证机组周围保留足够的安装维护空间，进出风口处要远离障碍物，确保气流能吹遍整个房间，使得机组通风流畅而且可靠运行。

凝露水管应保持畅通，排水坡度＞5%。

水管安装：
