图述IDC机房空调及系统设计

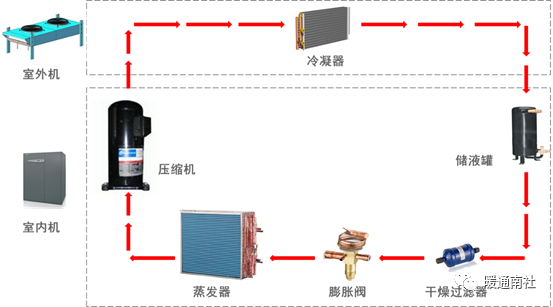

直接膨胀风冷型机组工作原理：

直接膨胀风冷型机组内部结构图：

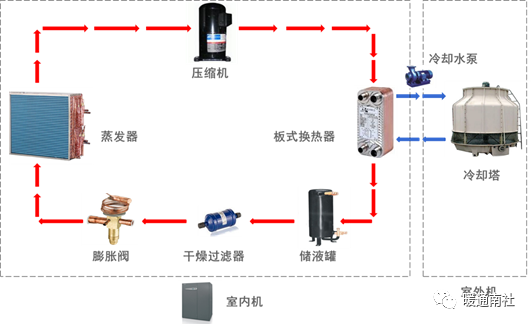

直接膨胀水冷型机组工作原理：

直接膨胀水冷型机组内部结构图：

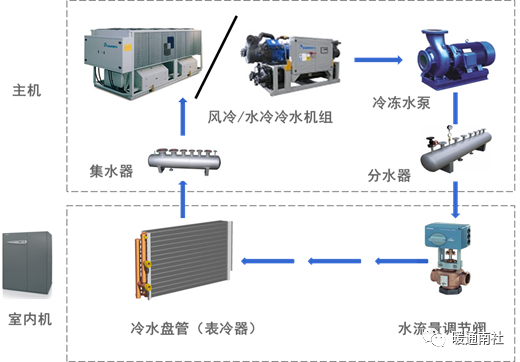

冷冻水型机组工作原理：

冷冻水型机组内部结构图：

自然冷却型机组工作原理-夏季模式：

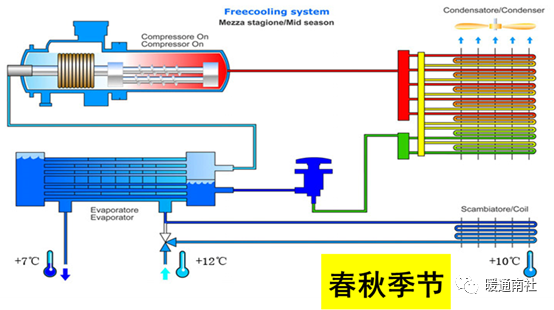

自然冷却型机组工作原理-混合模式：

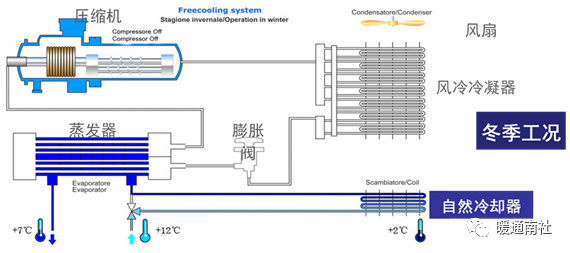

自然冷却型机组工作原理-冬季模式：

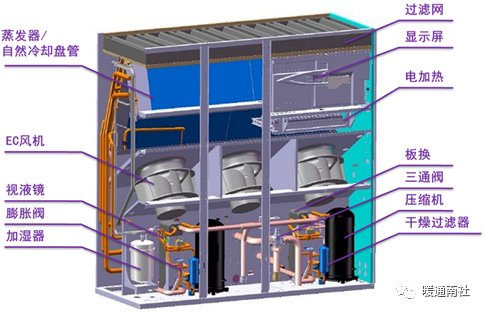

自然冷却型机组内部结构图：

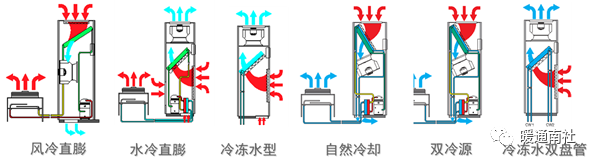

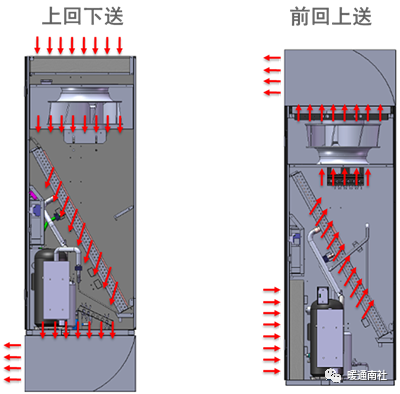

空调机组的送风方式：

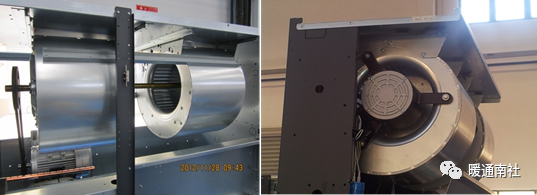

普通离心风机：

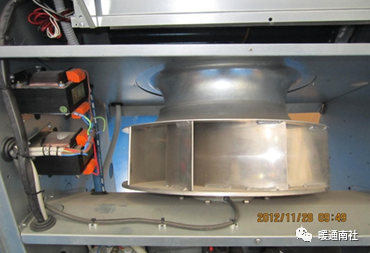

直联AC风机：

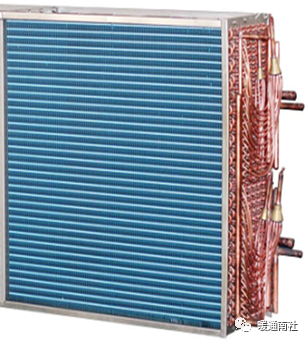

换热器：

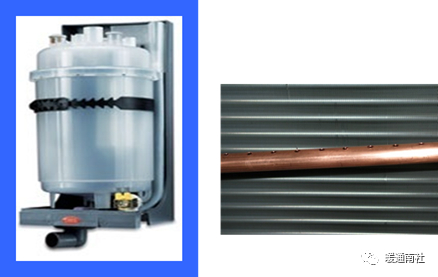

电极式加湿器：

铝翅片式加热器：

通讯接口卡：

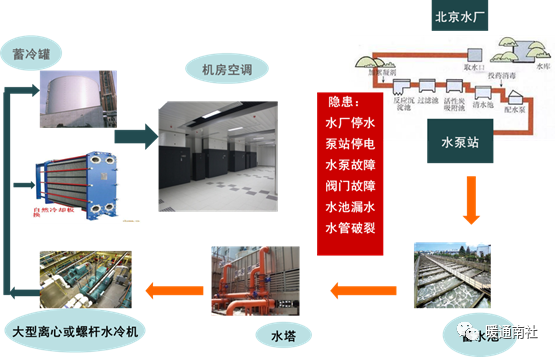

某IDC 3万平米 实际案例水路系统图（无消耗水）：

IDC水冷系统：水塔+水冷冷水机组+机房空调

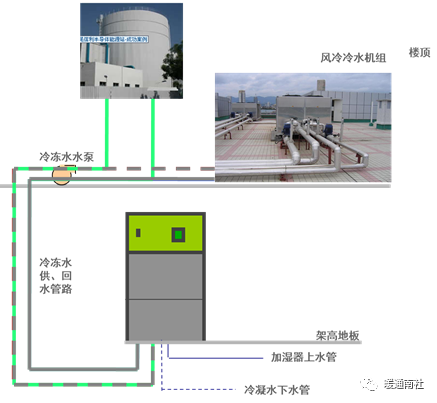

水冷型设备逻辑图示：

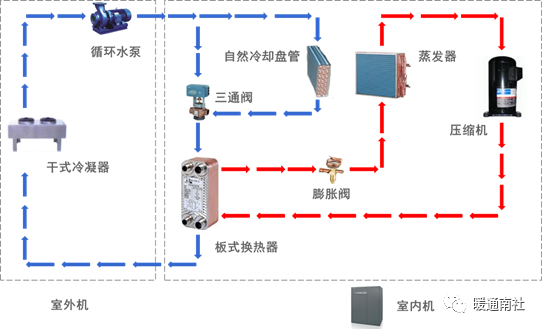

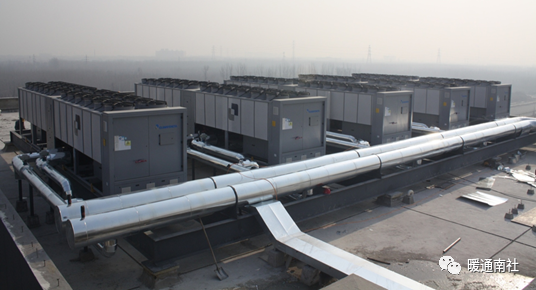

风冷自然冷却机原理：

室外气温低于回水温度二度，则开启自然冷却，不够部分有压缩机补偿。机组在部分自然工况运行。

当室外气温低于回水10度，则100%自然冷却，只有风机耗电。

热回收应用-冷热联供：

制冷+制热时机组综合能效比高达8~10，节能显著；

自动平衡冷热 ：平衡换热器来平衡冷热差；

一机多用：常年供冷，常年供热；

多种平衡源：采用空气、水源或地源等作为平衡冷热源；

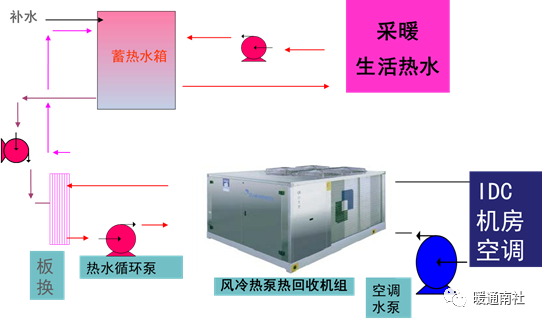

冷热联供典型系统图：

采用这种热回收技术，一个数据中心的上万平方米的办公、运维和宿舍都可以实现免费供暖。通常1万平米IDC可以免费给6万平米办公楼解决供暖和生活热水。

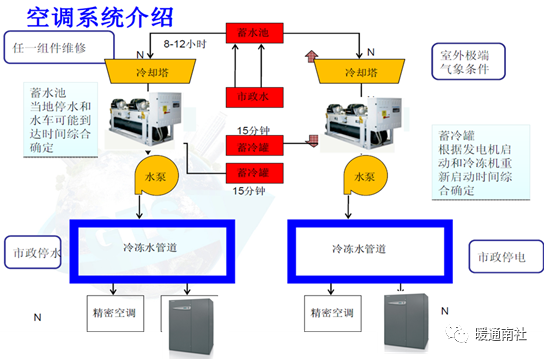

应急预案：

设计冷水罐，当系统断电时，仍可保证水冷管道中有足够15min应急水可满足在柴油发电机启动期间的运行所需。
