《通风与空调工程施工质量验收规范》GB50243-2016

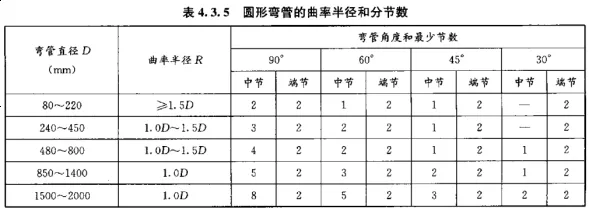

4.3.5圆形弯管的曲率半径和分节数应符合表4.3.5的规定。圆形弯管的弯曲角度及圆形三通、四通支管与总管夹角的制作偏差不应大于3°。
本条文对圆形风管的弯管和变径管的加工，进行了具体的规定。
圆形弯管按照制作方法的不同，有冲压成型弯管、皱褶型弯管和分节组合弯管三种，按照角度分有90°弯管、60°弯管、45°弯管、30°弯管，圆形弯管的曲率半径以中心线计。

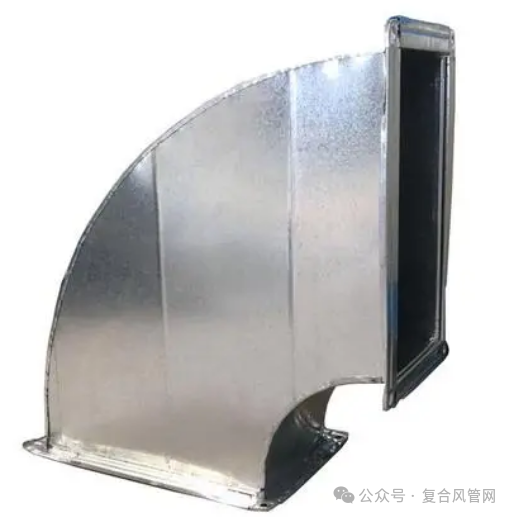

4.3.6矩形风管弯管宜采用曲率半径为一个平面边长，内外同心弧的形式。当采用其他形式的弯管，且平面边长大于500mm时，应设弯管导流片。
为了降低风管系统的局部阻力，本条文对不采用曲率半径为一个平面边长的内外同心弧形弯管，其平面边长大于500mm的，作出了必须加设弯管导流片的规定。
主要依据为《全国通用通风管道配件图表》矩形弯管局部阻力系数的结论数据。内外同心弧形弯管的阻力小，建议优先选用，弯管的曲率半径越大，风阻越小，但往往会受安装条件限制，无法加大弯管制作的曲率半径时，采取增加弯管导流叶片方式可减少局部风阻。
4.3.7风管变径管单面变径的夹角不宜大于30°，双面变径的夹角不宜大于60°。圆形风管支管与总管的夹角不宜大于60°。
本条文对风管变径管的加工进行了具体规定，有双面变径和单面变径两种形式，前者的夹角宜小于60°，后者的夹角宜小于30°。
