防烟系统的作用和方式

防烟系统的设置部位：

1. 防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；

2. 避难层(建筑内的安全区域，超过100米的公共建筑才有)。

作用：通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。

方式：

1.自然排烟。

2.机械加压送风系统。

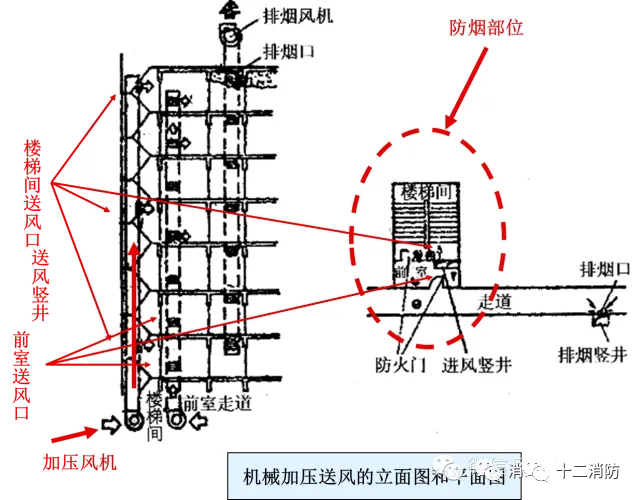

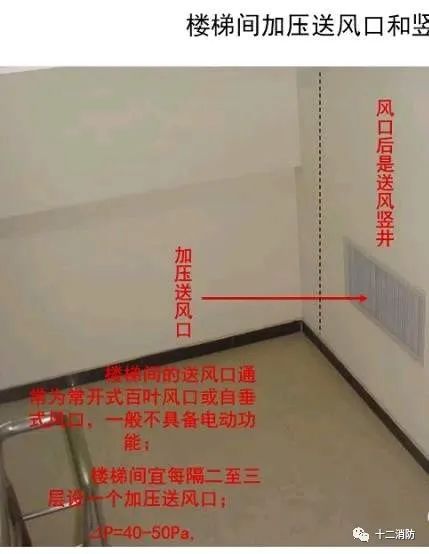

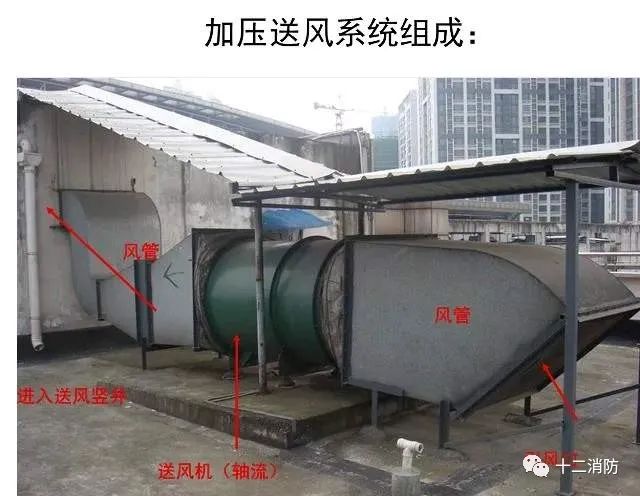

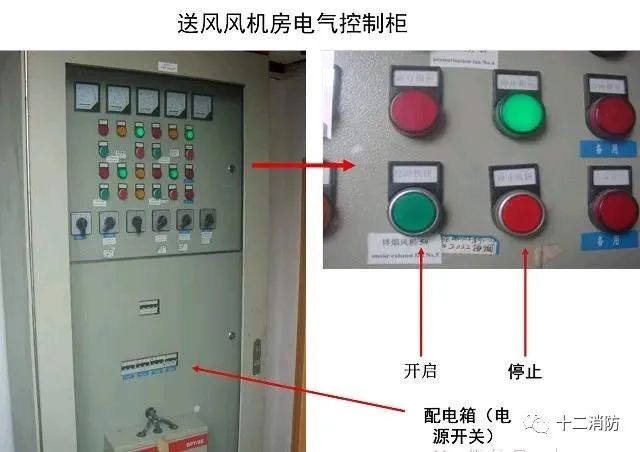

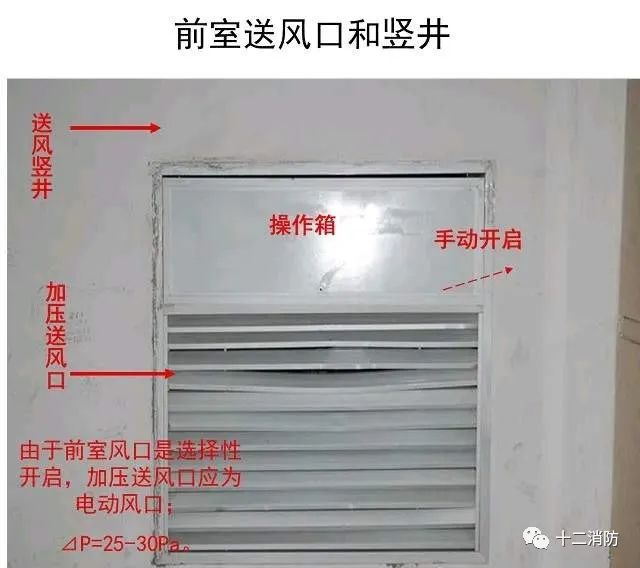

机械加压送风系统

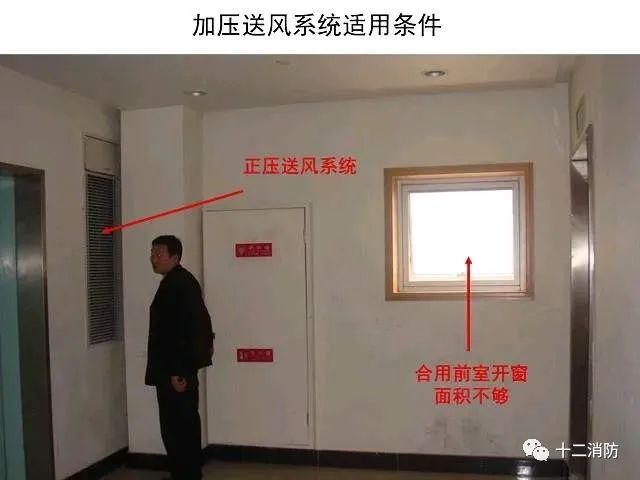

不具备自然排烟条件的防烟部位应设置机械加压送风系统。

排烟系统的作用和形式

排烟系统的设置部位：

1. 较长的疏散走道；

2. 有人停留或可燃物较多、面积较大的地上房间和地下室；（这两项的具体标准因建筑定性而异，具体可参见建筑防火设计规范）

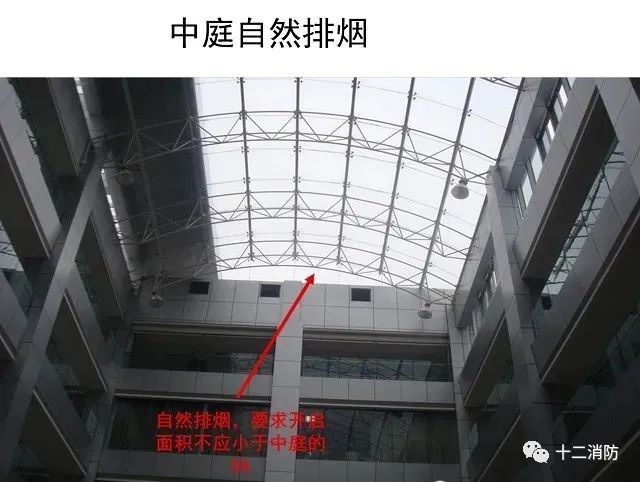

3.中庭。由此可见，排烟系统的作用是将进入疏散走道的烟气排出室外，为人员疏散创造必要的安全条件。

排烟系统的方式：

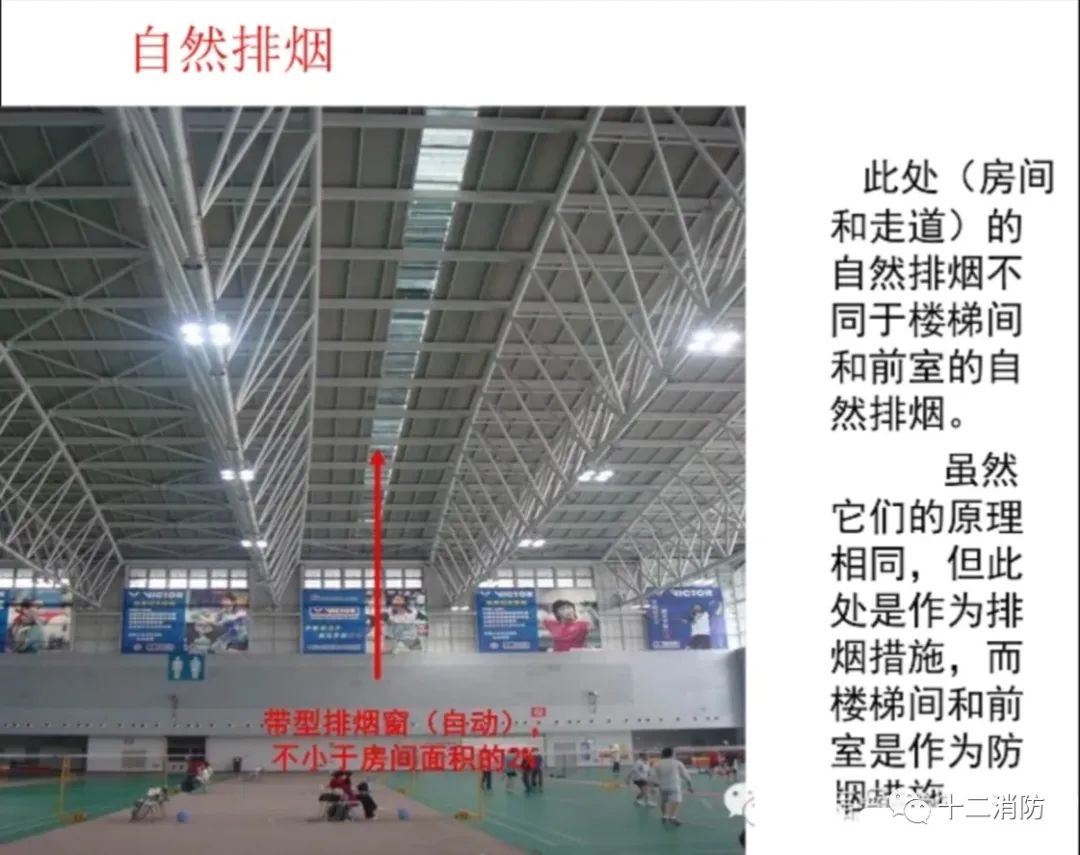

1. 自然排烟。

2. 机械排烟系统。

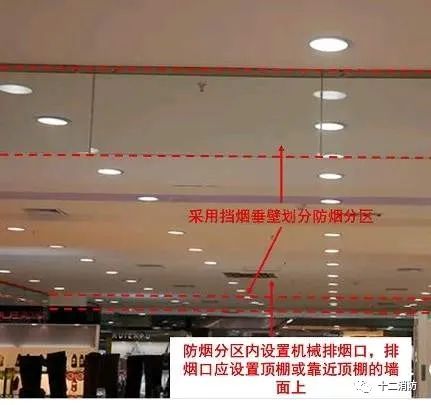

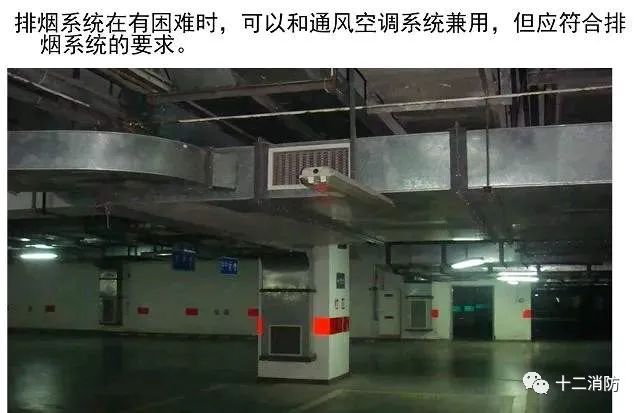

机械排烟

机械排烟设置部位：按规范应设置排烟措施，但又不具备自然排烟条件的房间、走道、中庭。

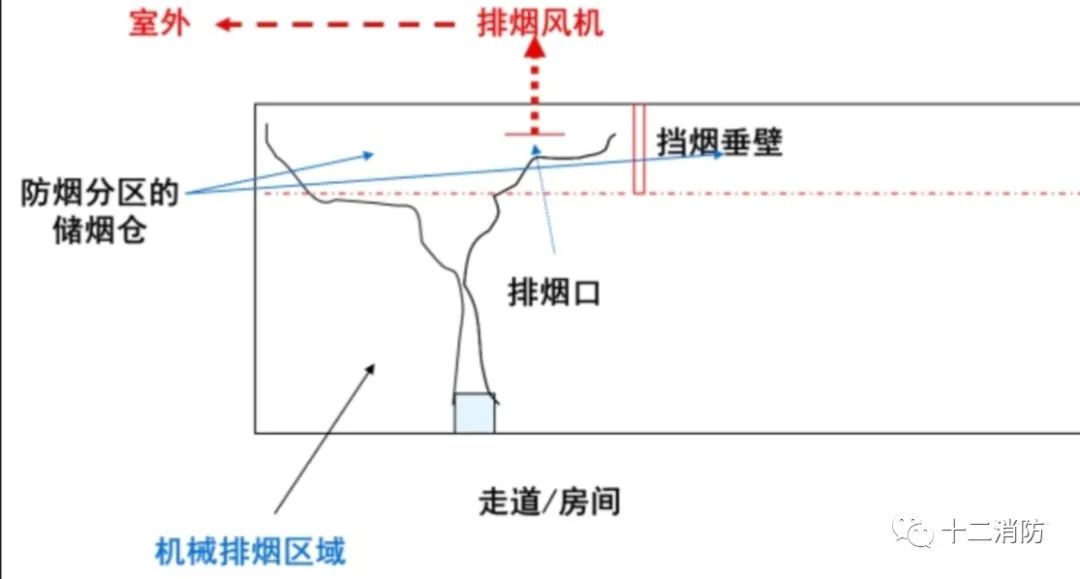

机械排烟原理：

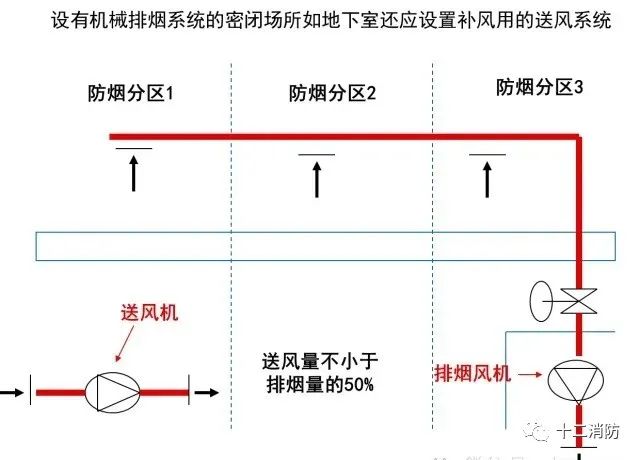

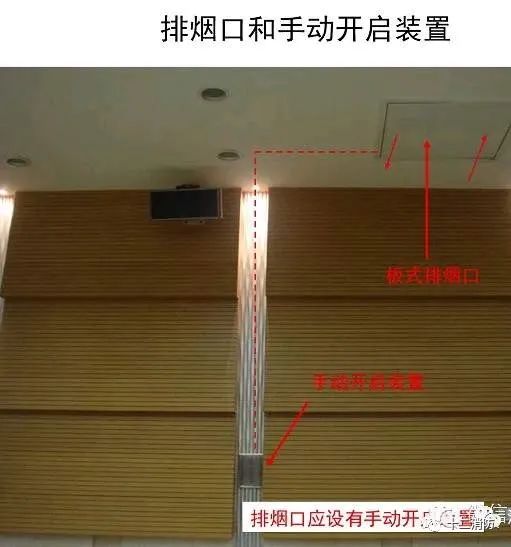

机械排烟系统的组件

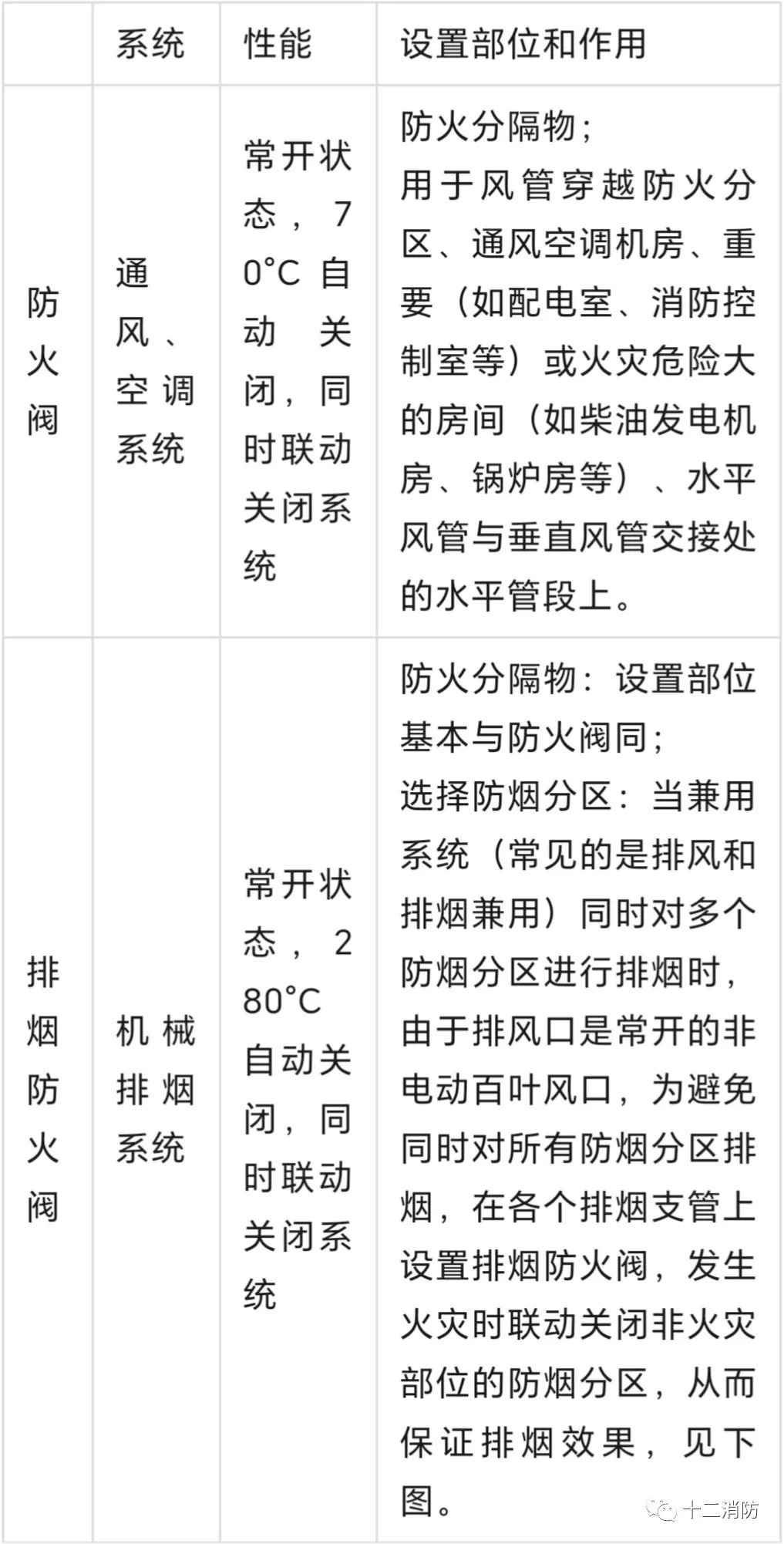

防火阀与排烟防火阀的区别

防排烟系统图文解读
