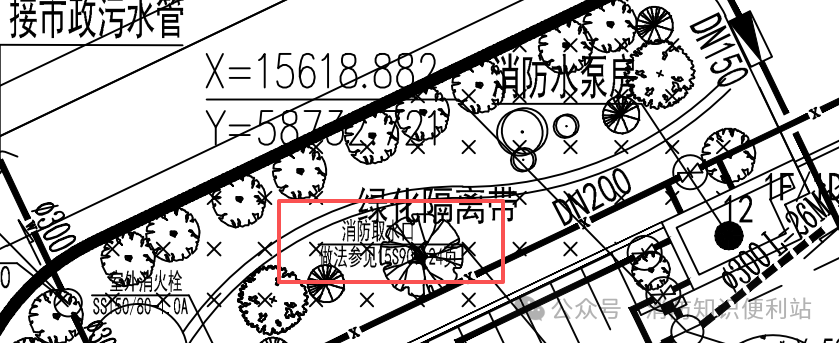

在某项目的消防水池设计中，图纸上仅简单标注了“消防取水井做法参见图集15S909-24页”。
一、规范条文与图集要求
《消防给水及消火栓系统技术规范 GB50974-2014》
4.3.7 储存室外消防用水的消防水池或供消防车取水的消防水池，应符合下列规定：
1 消防水池应设置取水口（井），且吸水高度不应大于6.0m；
2 取水口（井）与建筑物（水泵房除外）的距离不宜小于15m；
3 取水口（井）与甲、乙、丙类液体储罐等构筑物的距离不宜小于40m；
4 取水口（井）与液化石油气储罐的距离不宜小于60m，当采取防止辐射热保护措施时，可为40m。

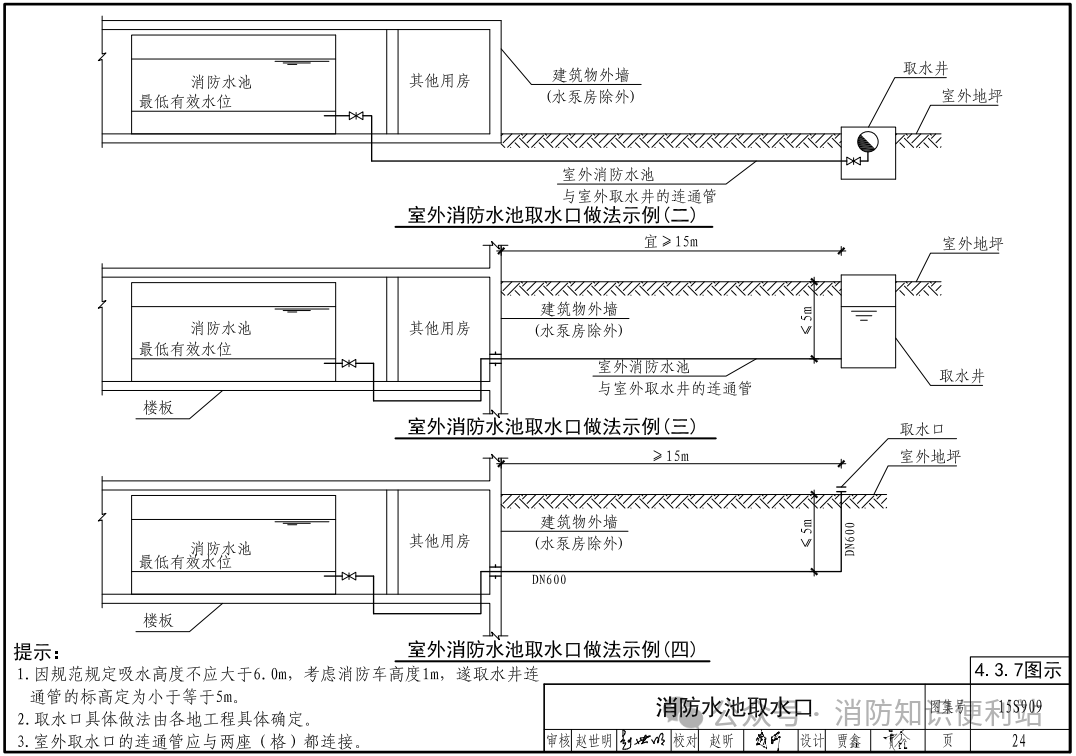

该条文及图集15S909第24页示意了取水井的做法，但未明确其平面尺寸。
二、实施指南与地方标准
《消防给水及消火栓系统技术规范实施指南》提出了具体建议：一般情况下，一台消防车取水时，取水口尺寸为1000X1000；两台消防车取水时，取水口尺寸为1000X1500。
部分地方标准也做出相关规定，例如：
《江苏省建设工程消防设计审查验收常见技术难点问题解答2.0》
2.2.3 储存室外消防用水的消防水池，若分为两格或两座并设连通管，每格或每座消防水池的取水口数量如何确定？消防水池取水井井底标高如何确定？
答：储存室外消防用水的消防水池，应设取水口（井），并应符合下列规定：
1）消防水池取水口（井）保护半径不应大于150m，当保护半径大于150m时，应设室外消火栓泵、室外消火栓管网及室外消火栓的临时高（低）压给水系统。系统宜采用稳压装置维持平时管网压力。
2）当室外消防给水采用不设室外消火栓泵、由室外消防水池+消防车供水时，每格(座)消防水池至少应设1个取水口（井），每个取水口（井）宜按1个室外消火栓计算，消防水池总取水口（井）数量应满足室外消火栓设计流量；当每格(座)消防水池设多个取水口（井）有困难时，可采取适当加大取水口(井)尺寸来满足室外消火栓设计流量。取水口平面尺寸：供一台消防车取水不宜小于700mm×700mm，供两台消防车取水不宜小于1000mm×1500mm。
3）当室外消防给水采用设置室外消火栓泵的临时高（低）压给水系统时，每格（座）消防水池可设1个取水口（井）。
4）消防水池取水井连通管流速可参照消防泵吸水管流速选取。
5）消防水池取水井井底标高不应高于：消防水池最低有效水位-（取水口连通管水头损失+0.3m）。
《四川省房屋建筑工程消防设计技术审查要点（试行）》
10.3.5 消防水池取水井的直径不宜小于700mm， 消防水池有效储水应能全部重力自流至取水井内，取水井内底应低于连接管底不小于300mm。
