一、自动喷水灭火系统设计规范 GB50084-2017

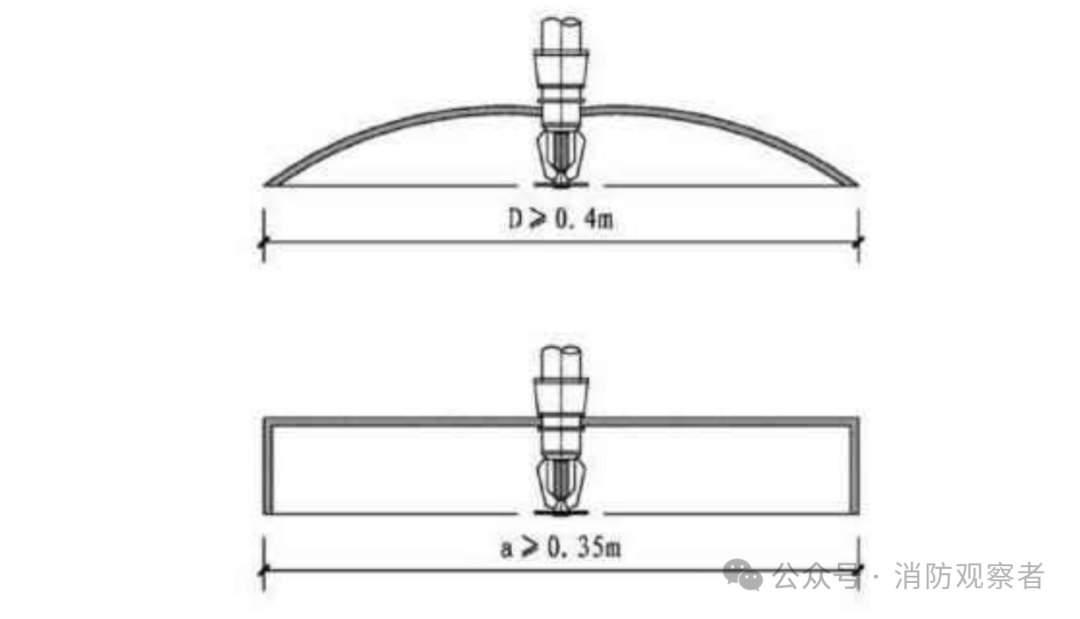

7.1.10挡水板应为正方形或圆形金属板，其平面面积不宜小于0.12㎡，周围弯边的下沿宜与洒水喷头的溅水盘平齐。除下列情况和相关规范另有规定外，其他场所或部位不应采用挡水板：

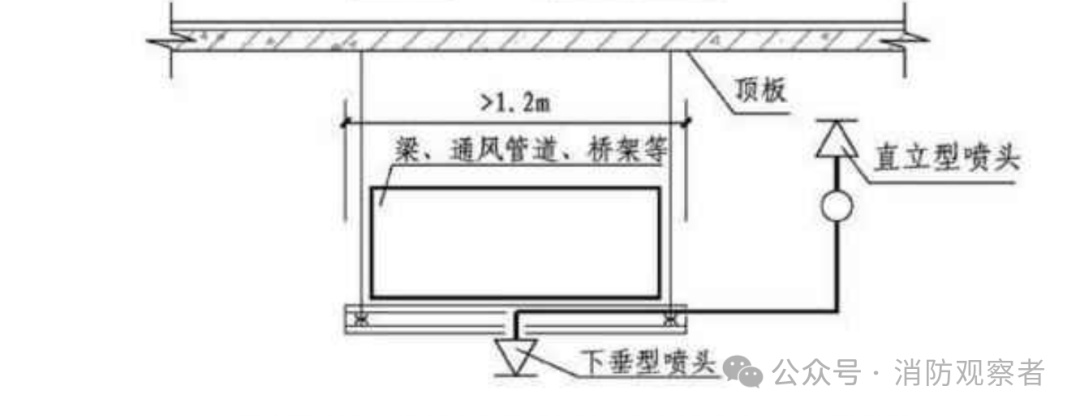

2 宽度大于本规范第7.2.3条规定的障碍物，增设的洒水喷头上方有孔洞、 缝隙时，可在洒水喷头的上方设置挡水板。

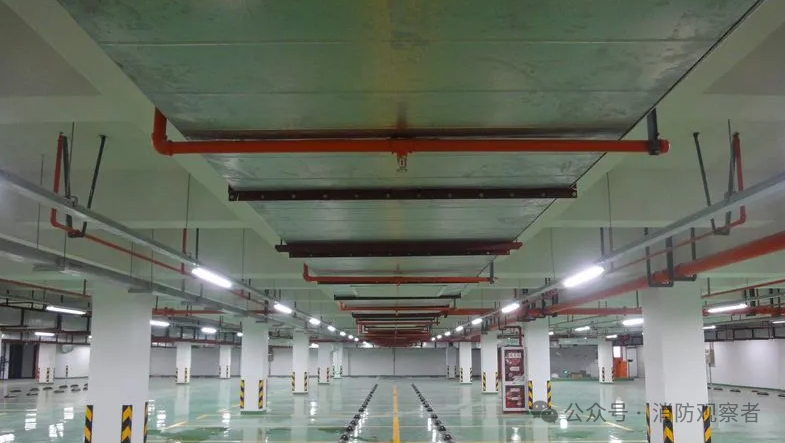

喷头动作所需的热量主要来自热对流，需要热的烟气流经喷头才能实现。调研中发现，有的商场、超市等采用增设挡水板的方式使喷头悬空布置，喷头与顶板的距离过大，这种布置方式使得喷头的动作大大滞后。不应采用挡水板作为辅助喷头启动的方式。

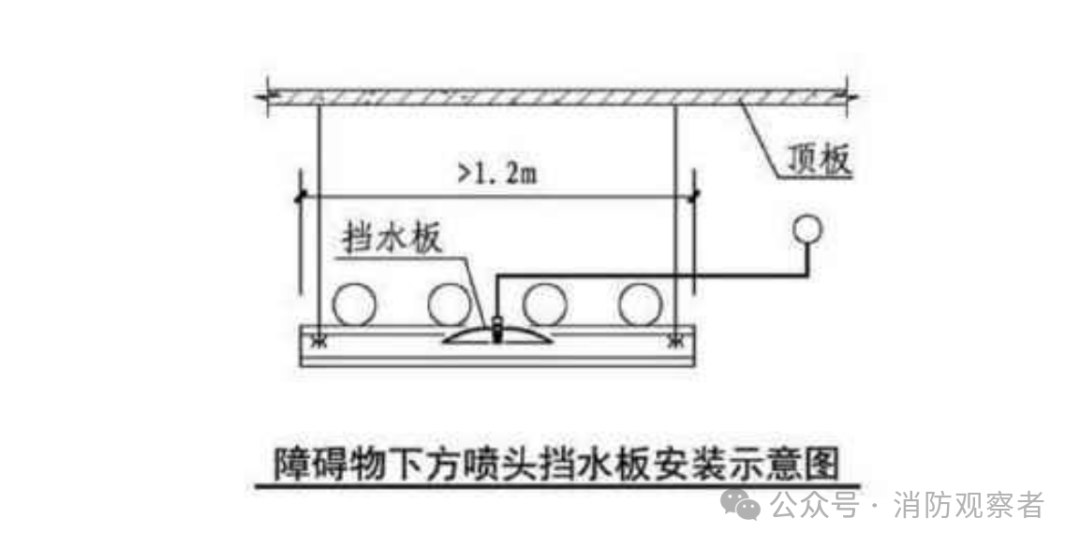

对于货架内置喷头和障碍物下方设置的喷头，如果恰好在喷头的上方有孔洞、缝隙，为防止上部的喷头动作后淋湿下方的喷头而影响喷头动作，规定可在其上方设置挡水板。

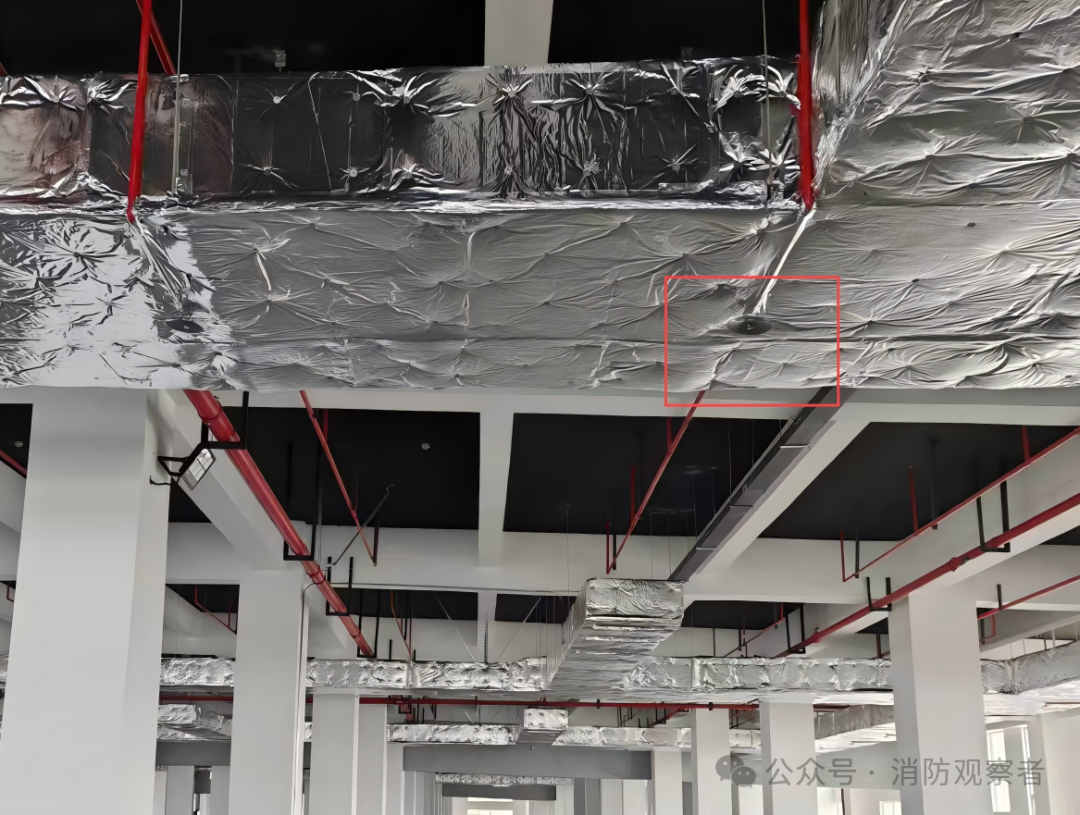

对于没有空隙的通风管道，且不影响下方喷头动作，可以不设置挡水板。

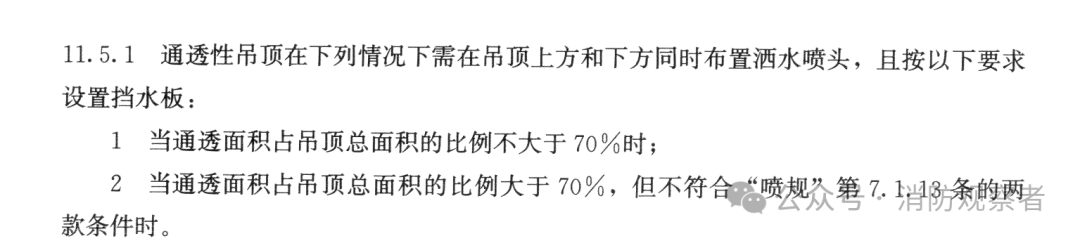

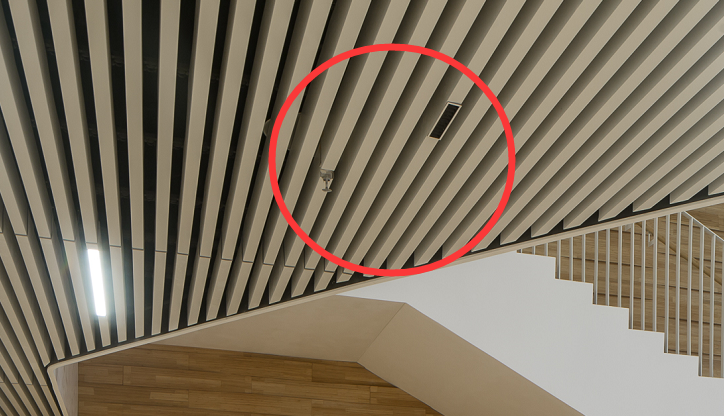

一、当通透性吊顶面积占吊顶总面积的比例不大于 70%，应在吊顶上、下分别设置喷头，且应在下垂型喷头的上方设置挡水板。
注：报警阀组控制的洒水喷头数计算，仅需将数量较多一侧的洒水喷头计入报警阀组控制的洒水喷头总数，所以吊顶的上方和下方应分别计算，并以较大者为准。

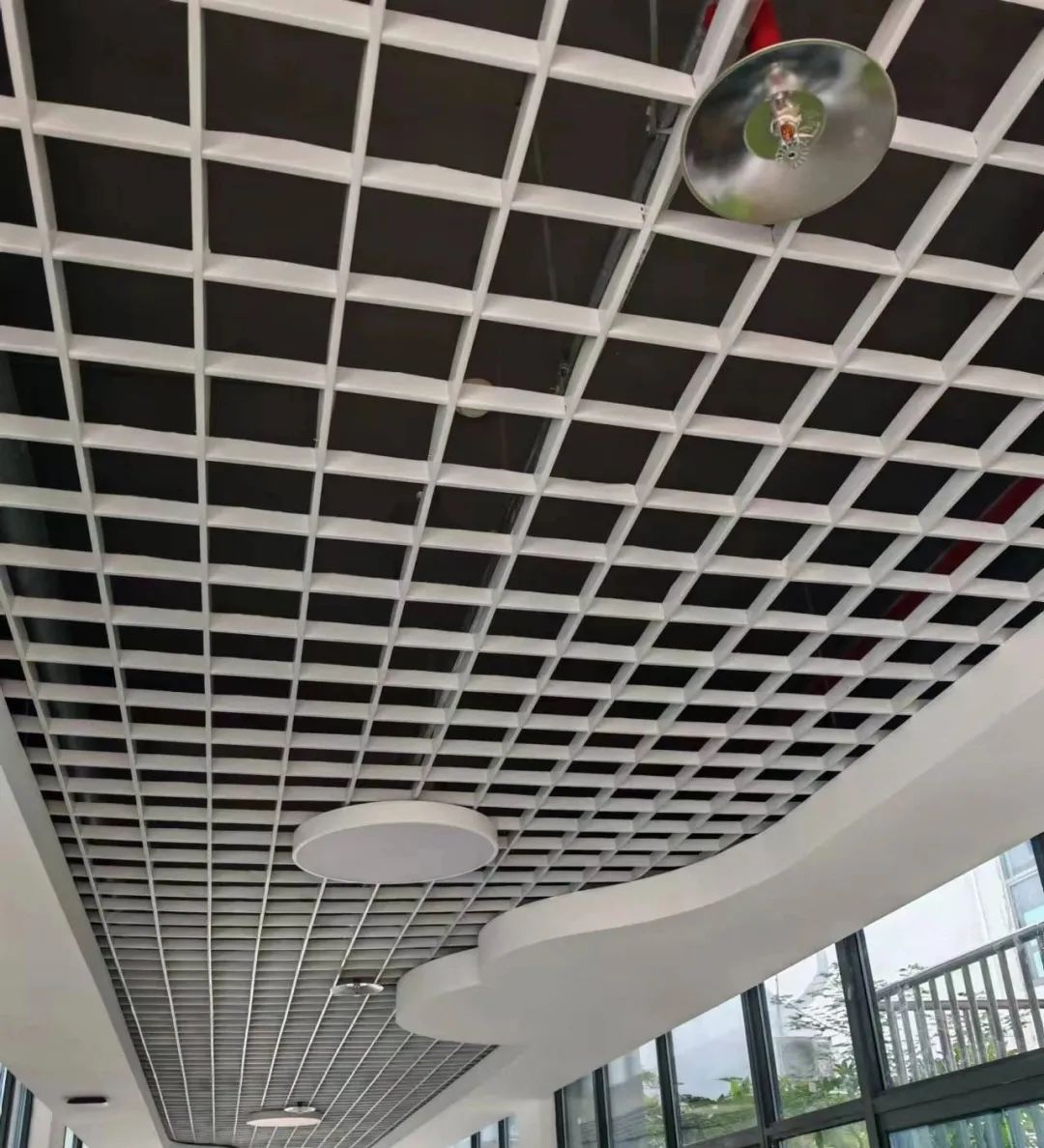

安装在吊顶下方的洒水喷头应设置挡水板，挡水板可设置在吊顶的内侧（为了美观）如下图。
