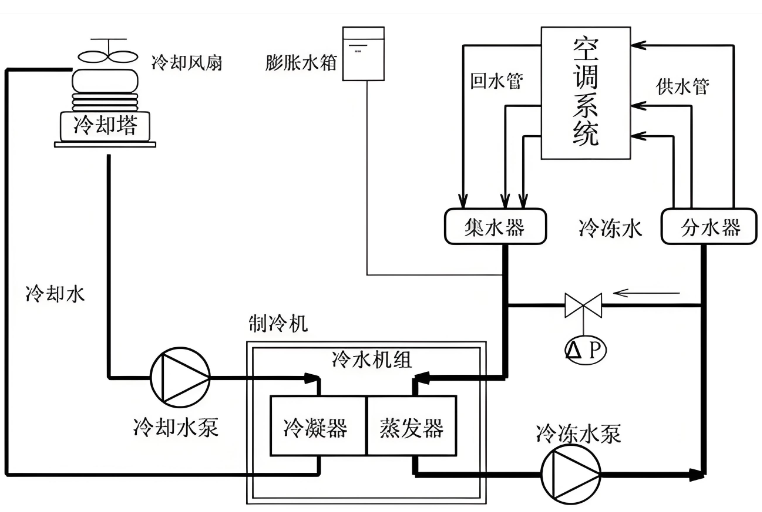

水冷中央空调系统与普通家用空调最大的区别之一，就是它不是靠一台室外机直接给室内送冷量，而是通过冷水机组、冷冻水系统、冷却水系统和空调末端共同完成制冷和供冷。这四个部分各司其职，共同形成完整的制冷循环、冷量输送和室内换热过程。

一、制冷主机

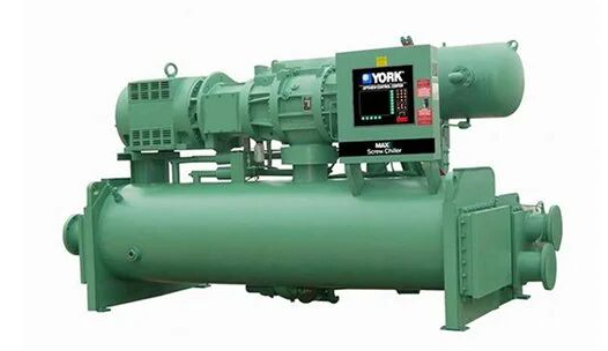

制冷主机也就是我们通常所说的水冷冷水机组。它的主要任务不是直接给房间降温，而是通过制冷剂循环，把冷冻水中的热量吸收出来，并转移到冷却水侧。

简单来说：冷冻水在蒸发器中被降温 → 冷冻水送往建筑末端 → 末端吸收室内热量 → 温度升高的冷冻水返回冷水机组 → 再次被降温。

根据压缩机类型不同，水冷冷水机组主要可以分为：

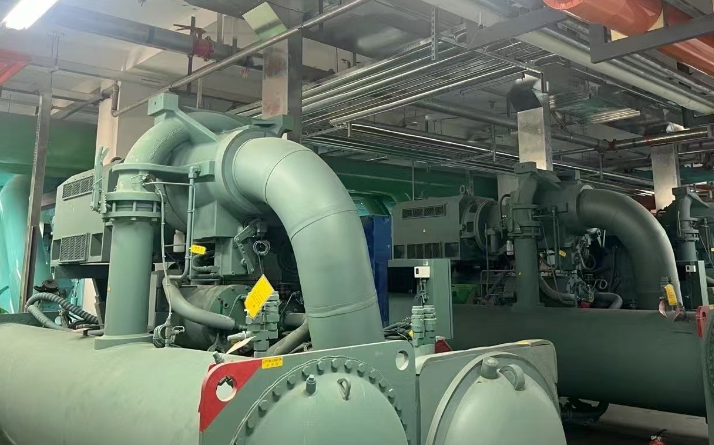

其中，大型、超大型建筑中比较常见的是离心式和螺杆式冷水机组。从制冷系统内部来看，主机主要由压缩机、蒸发器、冷凝器、节流装置以及控制系统等部分组成。所以可以把冷水机组理解为整个中央空调系统的“心脏”，它负责不断制造冷量。

二、冷冻水系统

冷水机组生产出来的冷量，需要通过水输送到建筑的各个空调区域，这就是冷冻水系统的主要作用。

冷冻水系统主要包括：

它的基本循环过程可以理解为：冷水机组蒸发器 → 冷冻水泵 → 冷冻水管道 → 空调末端 → 回水管 → 冷水机组蒸发器。

冷冻水系统实际上承担的是：“把冷量从冷水机房运输到建筑各个区域，再把室内产生的热量带回冷水机组。”

冷水机组在制造冷量的同时，还会产生大量的冷凝热。这些热量不能留在机房里面，需要通过冷却水系统排放到室外。

因此，冷却水系统的主要任务就是：把冷水机组冷凝器中的热量带走，并通过冷却塔最终释放到大气中。

冷却水系统主要包括：

其基本循环过程可以理解为：冷凝器 → 冷却水泵 → 冷却塔 → 冷却水回到冷凝器。例如，冷却水进入冷凝器以后，会吸收制冷剂释放出来的热量，水温升高。

高温冷却水随后被输送到冷却塔，在冷却塔中通过水与空气之间的换热以及部分水的蒸发降低温度。降温后的冷却水再次返回冷凝器，继续吸收热量。所以冷却水系统可以理解为中央空调系统的“散热通道”。

冷冻水经过管道输送到建筑内部以后，最终需要通过空调末端把冷量释放到室内。

常见的水系统空调末端包括：

其中，风机盘管主要用于房间局部区域的空气处理；空气处理机组和组合式空调机组则更多用于商场、办公楼、酒店、医院等大型建筑的集中空气处理。

它们的基本原理都是类似的：冷冻水进入换热盘管，室内空气或新风经过盘管，空气中的热量传递给冷冻水，降温后的空气送入室内。因此，空调末端是整个中央空调系统中直接影响室内温度、湿度、空气品质和舒适性的部分。

总结：冷水机组制造冷量 → 冷冻水把冷量送到末端 → 末端吸收室内热量 → 冷冻水把热量带回主机 → 冷却水把主机热量带到冷却塔 → 冷却塔最终把热量排到室外。
