风冷模块机水系统膨胀水箱作用及安装

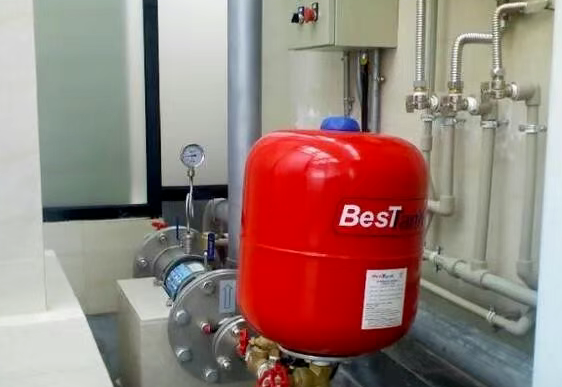

一、膨胀水箱设置原因及主要作用

风冷模块机水系统为密闭循环系统，无自然泄压、补水、排气通道。机组水温随工况变化产生水体热胀冷缩，若无膨胀水箱调节，易出现压力异常、管路气堵、设备过载等故障。膨胀水箱主要作用如下：

1、补偿水体体积变化，稳定系统压力

系统升温时水体膨胀、管网压力升高，易造成管件超压损坏；降温时水体收缩、管网形成负压，导致循环不畅。膨胀水箱可吸纳膨胀水量、补充收缩水量，稳定系统运行压力。

2、自动补水稳压，保证机组稳定运行

密闭系统运行中存在微量失水和压力衰减，膨胀水箱可自动补水稳压，避免机组因低压、缺水出现停机、换热效果下降等问题。

3、辅助排气，消除管路气堵

系统安装及运行中管路易积存空气，会导致换热效率低、机组噪音大、水循环异常。膨胀水箱可收集并排出系统游离空气，消除气堵，提升换热效果。

4、方便水质维护，延长设备寿命

可通过膨胀水箱投加水处理药剂，有效防止管道结垢、锈蚀及微生物滋生，减少设备故障，降低运维成本，延长系统及机组使用寿命。

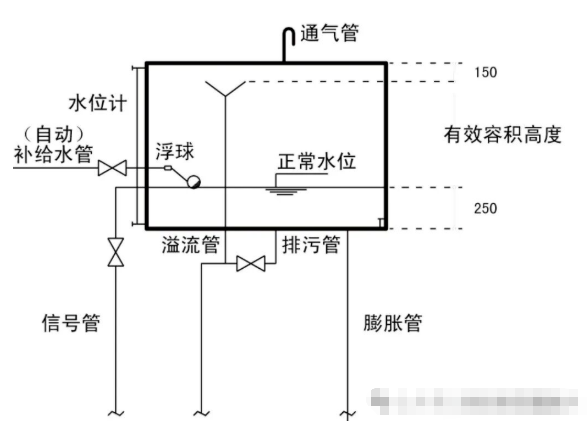

二、膨胀水箱制作与安装规范要求

膨胀水箱制作完成后须进行满水试验，合格后方可施工。箱体及焊缝打磨平整，非不锈钢水箱内外人工除锈，不锈钢水箱无需除锈。

• 非不锈钢水箱根据运行温度进行防腐涂装：温度＜30℃涂刷两道红丹防锈漆；30～70℃涂刷4～5遍过氯乙烯漆；70～95℃涂刷4～5遍耐热防腐漆。所有水箱外壁统一涂刷两道红丹防锈漆，防腐完工后严禁箱体施焊。

• 水箱需水平安装在条形支座上，支座超出水箱底板外缘≥100mm，高度≥300mm，保证安装稳固。

• 水箱、膨胀管、循环管、信号管若位于非采暖区域，必须做保温防冻处理，防止冬季冻裂失效。

• 水箱最低水位应高于系统管网最高点1m以上，保证稳压、补水、排气效果。

• 水箱高度≥1500mm时，需设置内外检修人梯；高度≥1800mm时，需装设两组玻璃管液位计，满足检修及液位监测要求。

• 系统循环管接入回水干管，接口施工严密、匹配规范，杜绝渗漏、节流，保证水循环及稳压系统正常工作。
