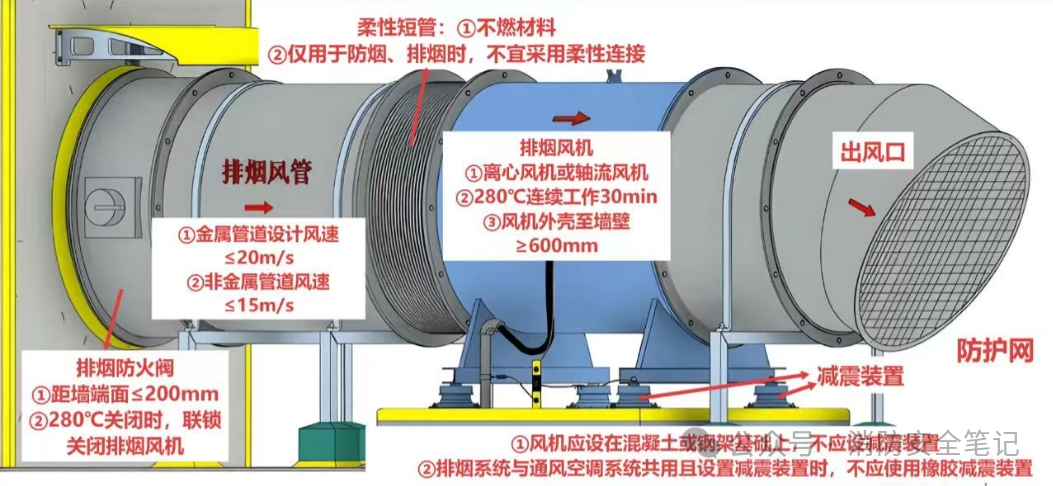

一、排烟防火阀（靠墙左端部件）
1. 安装尺寸：阀体距离墙体端面≤200mm，是现场验收硬性指标。
2. 温控联动：烟气温度升至280℃时阀门熔断关闭，同时连锁切断排烟风机电源，阻止高温烟火沿风管蔓延。
关键点：280℃排烟防火阀为排烟系统关键防火隔断。
二、排烟风管
金属风管：管道设计风速≤20m/s
非金属风管：管道设计风速≤15m/s
区分记忆：送风管道风速限值和排烟不同，排烟风管风速整体更高。
三、柔性短管（风机进风口软接）
1. 材质：必须采用不燃材料制作；
2. 规范禁令：防烟、排烟风管严禁使用柔性软连接，图示仅为构造示意，实际排烟系统不能采用软接管。
四、排烟风机主体
1. 机型：分为轴流/离心式排烟专用风机；
2. 耐高温性能：可在280℃高温环境连续运转30min，满足火场排烟需求；
3. 安全间距：风机外壳与墙体净距≥600mm，方便后期检修维保。
五、减震装置（风机底座）
⚠️两条核心规范：
1. 风机落地安装在混凝土/钢架基础上时，常规排烟系统不能加装橡胶减震器；
2. 若排烟与通风空调系统共用风机，如需减震，禁止使用橡胶减震垫（高温会加速橡胶老化失效）。
六、出风口与防护网
风机出风口加装金属防护网，防止杂物、飞鸟误入风机叶轮造成设备卡滞损坏。
✅系统联动逻辑总结
火灾→排烟分区探测器报警→主机联动启动排烟风机→烟气经风管、防火阀排出；
当排烟管道内起火升温至280℃→防火阀自动关闭→连锁停机，阻断烟火扩散。
