风管穿墙穿楼板
封堵工艺
1、贴近楼板、墙体大边长水平风管或两条相邻大边长水平风管等部位穿墙套管封堵施工工艺
1) 适用范围:适用于通风空调及防排烟贴近楼板、墙体(风管与墙体、楼板间距小于 400mm)大边长水平风管或两条相邻间距小于 400mm 大边长水平风管等部位穿墙套管封堵施工工艺。

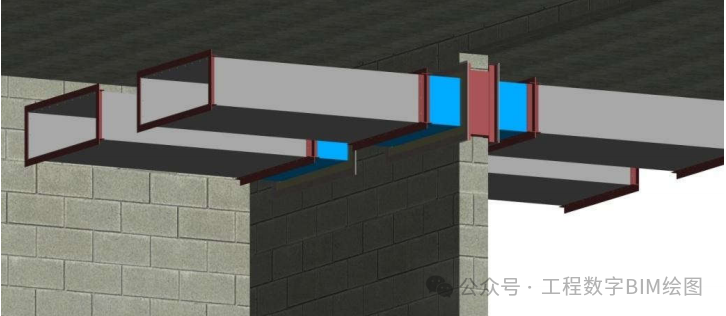

2) BIM设计图

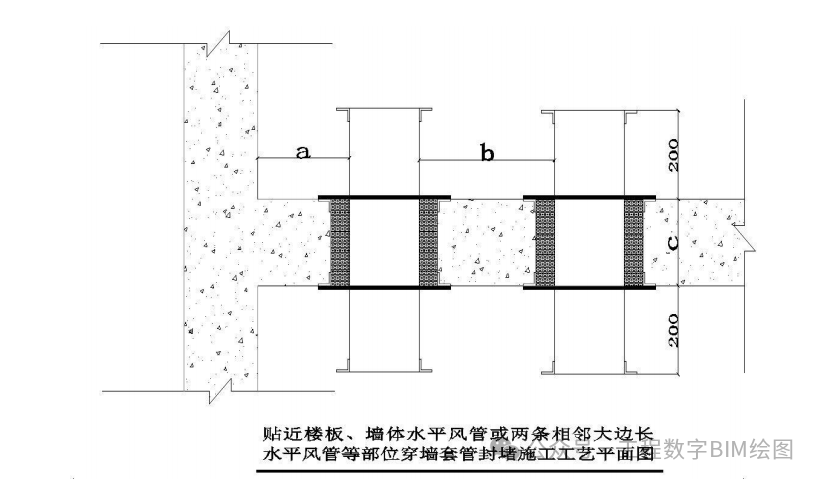

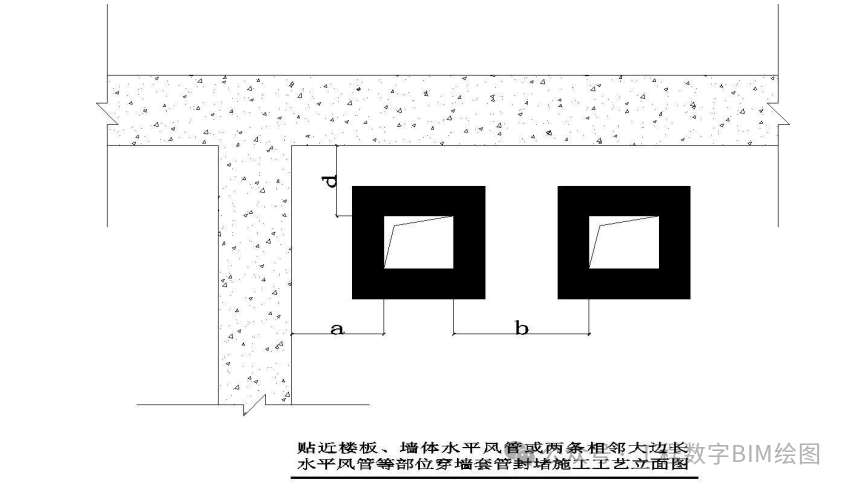

3）大样图
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4）核心工艺描述
(1) 由于贴近楼板、墙体大边长水平风管或两条相邻大边长水平风管等部位穿墙风管与墙体、楼板、相邻风管间距小于 400mm 时，在进行风管与套管之间封堵时操作存在很大难度，因此在进行这些部位套管封堵时，宜采用以下方法:
-
根据墙体的厚度，将穿墙风管单独制作成一节短风管，其长度L=200mm+墙体厚度+200mm。
-

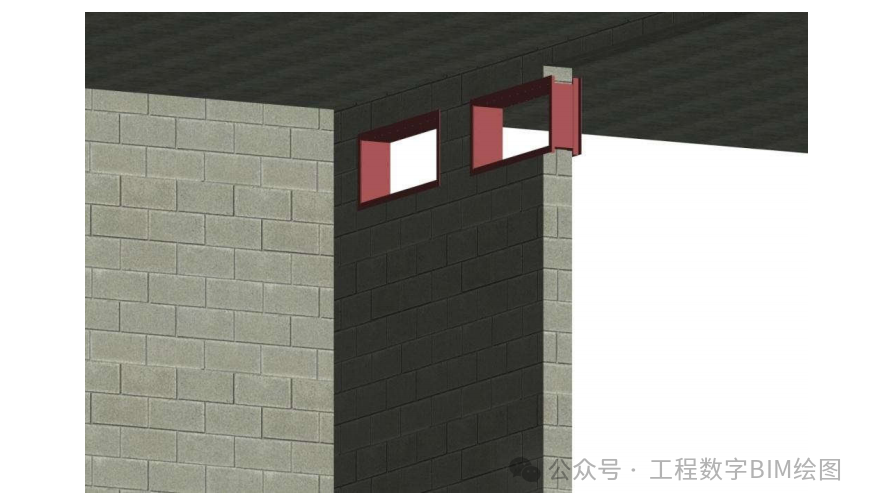

在风管安装之前必须预埋好套管，或者随穿墙短管同步预埋安装。
-

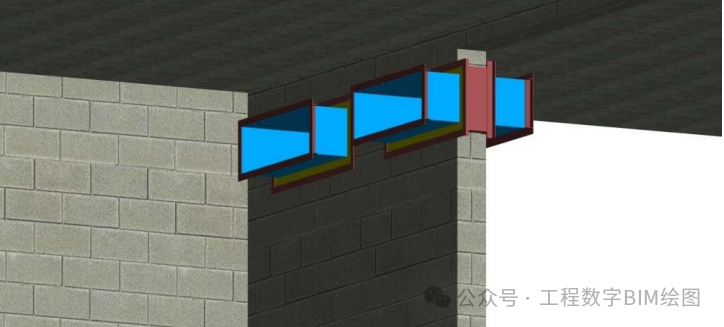

安装穿墙段风管
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(2) 在穿墙风管两端按照套管封堵的要求进行套管与风管之间的封堵。详细方法见风管穿楼板和穿墙套管的制安工艺方法。
(3) 穿墙风管套管封堵施工完成后，即可继续安装水平段风管。
(4) 注意事项:在深化设计时，尽量避免穿墙风管与楼板、墙体、相邻风管等间距过小，不得小于250mm;否则水平风管与穿墙短风管的法兰螺栓无法安装。
2、贴近墙体大边长风管立管及密集暖通竖井内立管穿楼板套管安装及封堵施工工艺
1) 适用范围:适用于贴近墙体大边长风管立管及暖通竖井内立管穿楼板套管安装及封堵施工工艺。

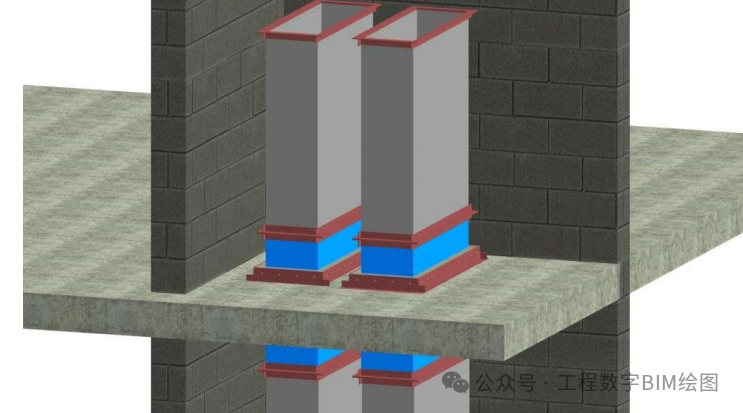

2) BIM设计图
3）大样图
|
|
|
|
|
|
|
|
|
|
|
|
4）核心工艺描述:
(1) 如果贴近墙体大边长风管立管与墙体间距小于400mm，在进行其穿楼板套管封堵时困难很大甚至无法操作。
(2) 密集暖通竖井内等处的立管道与墙体间距、管道之间间距如果小于200mm
时，在进行其穿楼板套管封堵时困难很大甚至无法操作。
(3) 根据以上两种情况，在进行这些部位套管封堵时，宜采用以下方法:
-

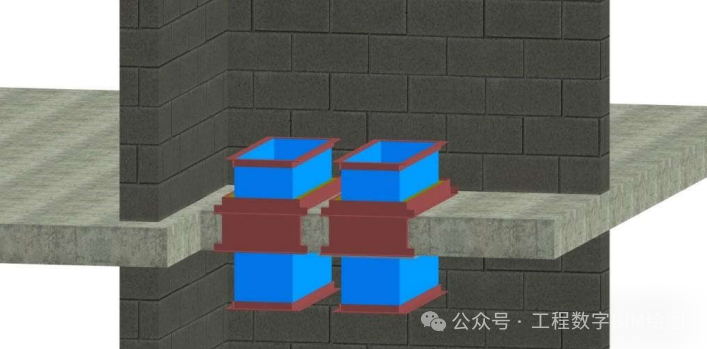

根据楼板的厚度，将穿楼板风管单或空调水管单独制作成一节短管，其长度 L=300mm+楼板厚度+300mm。
-

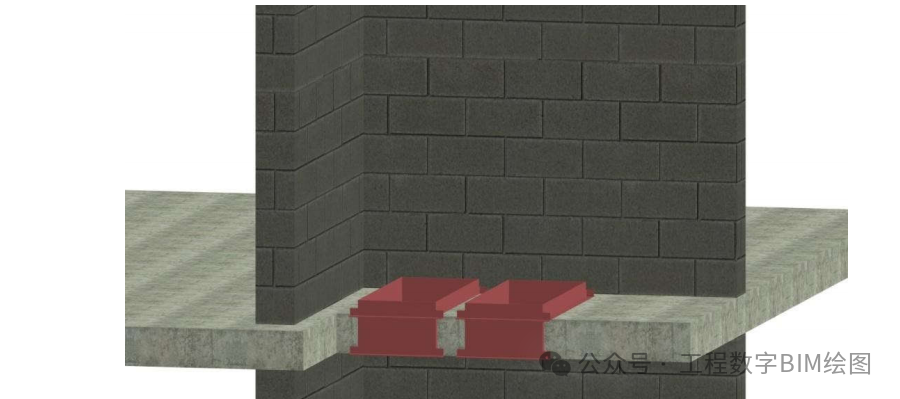

在立管安装之前必须预埋好套管，或者随穿楼板短管同步预埋安装。
-

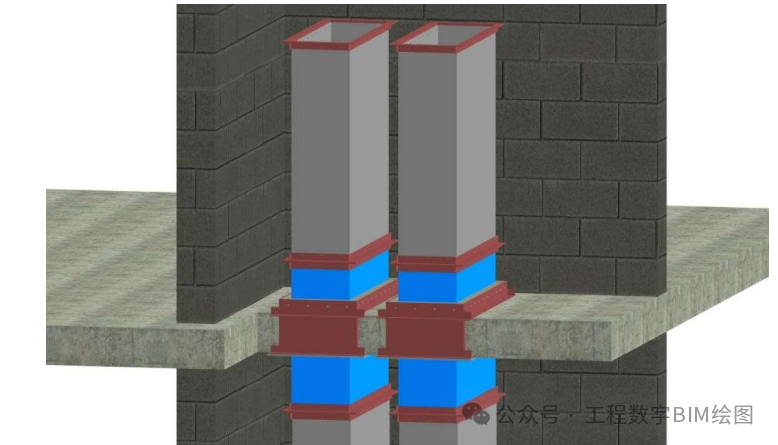

安装穿楼板风管或者空调水短管
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注意事项:
① 在深化设计时，尽量避免穿墙风管与墙体、相邻风管等间距过小，不得小于250mm;否则立风管与穿楼板短风管的法兰螺栓无法安装。
② 空调风管和空调水管穿楼板套管内封堵材料应有保温保冷功能。
