别盲目设置屋顶防雷网格！不一定非要做！

对于需要防雷的建筑物，一般情况下设计人员均会设置防雷网格。若为上人屋面，屋面上的接闪网格会影响人员行走及部分设备布置。但有不少情况是可以不设置的，若建筑物满足此种情况，则建议按不设置考虑。

一、相关规范及常识点

1、《建筑物防雷设计规范》 GB50057-2010

基本常识点：

一类防雷网格不应大于5mX5m或6mX4m，滚球半径30m；

二类防雷网格不应大于10mX10m或12mX8m，滚球半径45m；

三类防雷网格不应大于20mX20m或24mX16m，滚球半径60m；

建筑物女儿墙高度，一般不超过1.5m。（具体以建筑为准）



二、相关计算

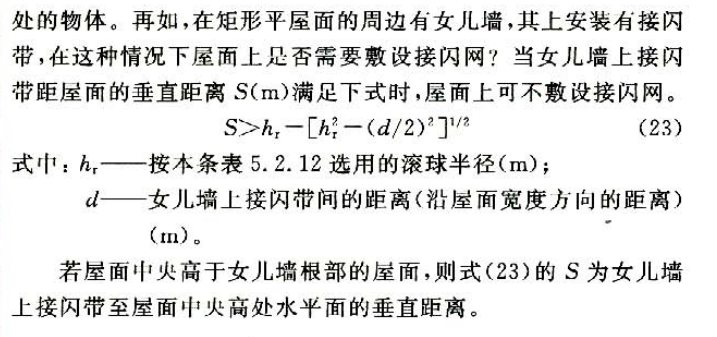

具体计算还是以《雷规》的5.2.12条文说明里的公式（23）为依据。

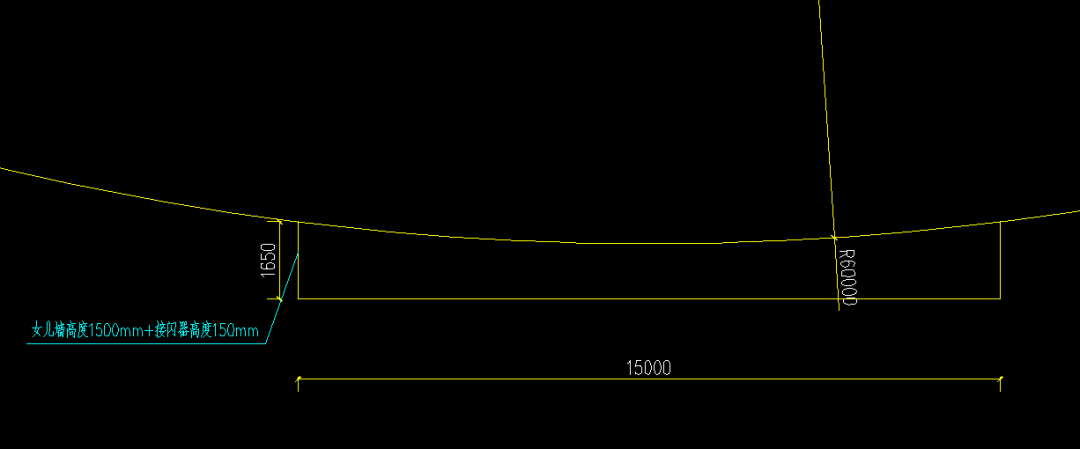

这个公式可以从下图来理解，对于一个三类防雷建筑物，若上人屋面女儿墙设置为1500mm，加上150mm接闪器的安装高度，那么对于半径60m的雷电滚球半径，是不可能雷击到屋面的，故而屋面可不设置接闪网格。

另公式（23）左右两边相等，即能反推导出：当女儿墙高度确定后的宽度方向最大距离值。

防雷类别	hr 滚球半径m	女儿墙高度m	S 女儿墙接闪器距离地面高度m	d 屋顶最大宽度方向允许值m
一类	30	0.5	0.65	12.4
		0.6	0.75	13.3
		0.7	0.85	14.2
		0.8	0.95	15.0
		0.9	1.05	15.7
		1	1.15	16.5
		1.1	1.25	17.1
		1.2	1.35	17.8
		1.3	1.45	18.4
		1.4	1.55	19.0
		1.5	1.65	19.6
二类	45	0.5	0.65	15.2
		0.6	0.75	16.4
		0.7	0.85	17.4
		0.8	0.95	18.4
		0.9	1.05	19.3
		1	1.15	20.2
		1.1	1.25	21.1
		1.2	1.35	21.9
		1.3	1.45	22.7
		1.4	1.55	23.4
		1.5	1.65	24.1
三类	60	0.5	0.65	17.6
		0.6	0.75	18.9
		0.7	0.85	20.1
		0.8	0.95	21.3
		0.9	1.05	22.4
		1	1.15	23.4
		1.1	1.25	24.4
		1.2	1.35	25.3
		1.3	1.45	26.2
		1.4	1.55	27.1
		1.5	1.65	27.9

从上表可以看出，比如对于三类防雷，当女儿墙为1.5m时，当屋顶宽边之间的距离不大于27.9m，是可以不再设置防雷网格的。



三、小结

1、不是所有防雷建筑物的屋顶都是需要设置防雷网格的。

2、 若屋面中央高于女儿墙根部的屋面，则式(23)的S为女儿墙上接闪带至屋面中央高处水平面的垂直距离。
