分歧管的选择标准
分歧管在多联机安装系统中，其作用是将管道中的制冷剂分流到室内机中，起着制冷剂分流的作用。分歧管在整个中央空调VRV管道系统用量不大，但的确很重要。如果分歧管选用不当，就可能出现泄漏，爆管的可能，给中央空调系统造成很大的损失，后期维修起来也很费劲。
这里列举几个主要的参考标准：
铜材质：分歧管主要是紫铜管加工而成，紫铜管质量的好坏直接决定分歧管的质量，现在很多中央空调采用R410A冷媒，其工作压力比传统冷媒要高，所以应该采用R410A专用铜管，R410A铜管比普通铜管的抗压能力强，耐压可达到50KG以上，适合R410A氟利昂的系统管道的运行。
厚度：分歧管采用的铜管的厚度应该根据口径大小而定，口径越大，应该用越厚的铜管。一般情况下,22.3以下的口径用1mm厚的铜管即可，31.8及以下采用1.3mm铜管，35及以上最好采用1.5mm铜管。
焊接：分歧管的分支口都是经过焊接而成，而焊口也是最容易出问题的地方，好的分歧管应该是焊口均匀、规则、光滑、无虚焊、无脱焊等
氧化物：分歧管加工过程中，会留下大量氧化物，所以加工后还要进行酸洗，把管道内外的氧化物等杂质清洗干净。好的分歧管应该管壁干净，内壁无黑点，无杂质。
各品牌多联机分歧管选择标准
海尔（奥蕴多联中央空调）
1、室外机汇总管套件
外机匹数 汇总管型号 备注 8~16匹 无 18~32匹 HZG-20/A 对应2个模块 34~48匹 HZG-30/A 对应3个模块
2、分歧管套件
室内机支流合计容量（100W） 型号 支流合计未满335 FQG-B335A 支流合计在335以上而未满506 FQG-B506A 支流合计在506以上而未满730 FQG-B730A 支流合计在730以上 FQG-B1350A
3、 室内机配管分歧管之间管径选择表
室内机组合计容量（×100） 气管 液管 ＜168 φ15.88 φ9.52 168≤X＜224 φ19.05 φ9.52 224≤X＜330 φ22.22 φ9.52 330≤X＜470 φ28.58 φ12.7 470≤X＜710 φ28.58 φ15.88 710≤X＜1010 φ31.8 φ19.05 ≥1010 φ38.1 φ19.05
4、 使用范围
总长度:300米。
配管单程最长可达150米。
第一分歧管到最远室内机配管长度达40米。
室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米。
室内机与室内机的落差为：15米。
三菱重工海尔：（KX4）
1、使用范围
配管总长度：510米以内。
配管单程长度：160米以内。
从室外机到第一分歧管长度：130米以内。
第一分歧管到最远室内机配管长度：40米以内。
室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用）。
室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米内。
同一系统室外机间的落差：1米以内。
室外机到第一汇总管之间的配管长度为10米以内。
室内机之间的落差：15米以内。
2、室外机组合分歧管套件
室外机合计容量 分歧管 735~1360（2台用） DOS-2A-1
3、分歧管套件
室内机合计下流容量 型号 小于180 DIS-22-1 180~371 DIS-180-1 371~540 DIS-371-1 大于540 DIS-540-1
4、冷媒配管的选定要领

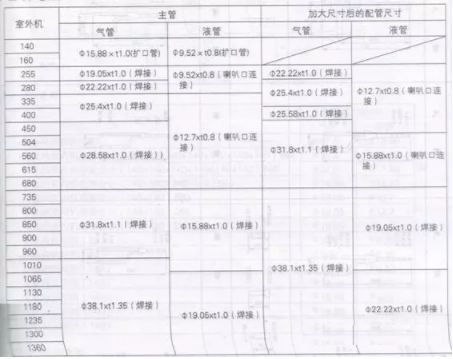

4-1 主管（室外侧分歧~室内侧第一分歧）。
1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。
2）室外机容量在1010以上时，请不要将气管尺寸变大。液管加大到下表所示的尺寸。

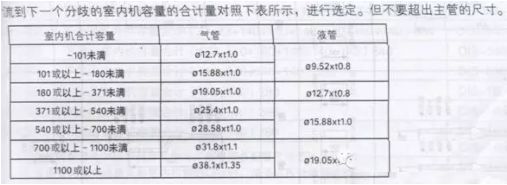

4-2 分歧管之间配管选定

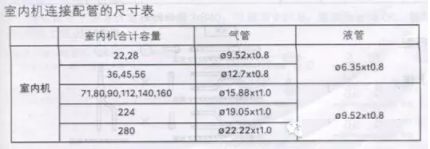

4-3 室内机连接配管的尺寸
东芝：(SMMSi直流变速多联式中央空调)
1、使用范围：
总配管长度：1000米。
最大当量接管长度235米，最大实际接管长度190米。
最大室内外机高度差：室外机在上方时70米，室外机在下方时40米。
最大室内机高度差：40米。
第一分歧管到最远室内机配管长度：90米。
2、室外机组合分歧管套件

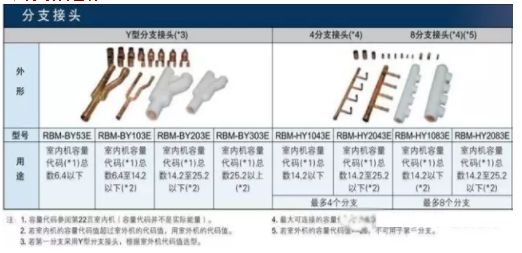

3、分歧管套件
大金：(VRVⅢ)（CMSⅡ）
1、使用范围
配管总长度：1000米。
最大实际单程配管长度：165米 等效单管长度190米。
最大室内外机高度落差：室外机在上方时50米，室外机在下方时90米。
最大管长差：40米（离第一分歧管最近室内机到最远室内机距离）。
室内机高度落差：15米。
2、室外机组合分歧管套件
室外机合计容量 分歧管 18P~32P（2台用） BHFP22MC90 34P~48P（3台用） BHFP22MC135
3、分歧管套件
室内机合计下流容量 型号 22.4KW以下 KHRP26MC22T 22.4KW~33KW KHRP26MC33T 33KW~71KW KHRP26MC72T 71KW以上 KHRP26MC73T+ KHRP26MC73P
4、配管尺寸
|
室内机合计下流容量 |
配管 |
|
小于16.8KW |
φ15.9/φ9.5 |
|
16.8KW——22.4KW |
φ19.1/φ9.5 |
|
22.4KW——33KW |
φ22.2/φ9.5 |
|
33KW——47KW |
φ28.6/φ12.7 |
|
47KW——71KW |
φ28.6/φ15.9 |
|
71KW——104KW |
φ31.8/φ19.1 |
|
104KW以上 |
φ38.1/φ19.1 |
大金：(CMS)
1、使用范围
配管总长度：510米。
最大实际单程配管长度：120米。
最大室内外机高度落差：室外机在上方时50米。
最大管长差：40米（第一分歧管离最远室内机长度）。
室内机高度落差：15米。
2、分歧管套件
室内机合计下流容量 型号 22.4KW以下 KHRP26MC22T 22.4KW~33KW KHRP26MC33T 33KW~72KW KHRP26MC72T 72KW以上 KHRP26MC73T
3、配管尺寸
|
室内机合计下流容量 |
配管 |
|
小于16.8KW |
φ15.9/φ9.5 |
|
16.8KW——22.4KW |
φ19.1/φ9.5 |
|
22.4KW——33KW |
φ22.2/φ9.5 |
|
33KW——47KW |
φ28.6/φ12.7 |
|
47KW以上 |
φ28.6/φ16 |
约克YES多联式空调（A系列、B系列）
1、使用范围。
YDOH35-65。
-
最大配管长度可达70米。
-
室内机与室外机的水平落差可达30米（室外机在上）。
-
室内机之间水平落差可达15米。
YDOH80-480。
-
最大配管长度可达125米。
-
室内机与室外机的水平落差可达50米（室外机在上）。
-
室内机之间水平落差可达15米。
2、配管管径 YDOH-A
|
含 义 |
室外机容量型号 |
液管配管规格（mm） |
气管配管规格（mm） |
|
室外机连接配管 |
YDOH35/45/50 |
φ9.52 |
φ19.05 |
|
YDOH55 |
φ12.7 |
φ22.23 |
|
|
YDOH65 |
φ12.7 |
φ25.4 |
|
含义 |
下游室内机总容量（KW） |
液管配管规格（mm） |
气管配管规格（mm） |
|
室内机分歧管之间的连接配管 |
X≤9 |
φ9.52 |
φ15.88 |
|
9＜X≤16 |
φ9.52 |
φ19.05 |
|
|
X＞16 |
φ12.7 |
φ25.4 |
|
|
室内机连接配管 |
X≤2.8 |
φ6.35 |
φ9.52 |
|
2.8≤X＜4.7 |
φ6.35 |
φ12.7 |
|
|
4.7≤X＜8.5 |
φ9.52 |
φ15.88 |
|
|
X＞8.5 |
φ9.52 |
φ19.05 |
含义 下游室内机总容量（KW） Y型分歧管液管侧型号 Y型分歧管气管侧型号 室内机连接的分歧管 X＜16 YBP-YL1A YBP-YG1A X≥16 YBP-YL1A YBP-YG2A 梳型分歧管液管侧型号 梳型分歧管气管侧型号 X＜25 YBP-CL1A YBP-CG1A 室外机连接的第一个分歧管 室外机 Y型分歧管液管侧型号 Y型分歧管气管侧型号 YDOH35/45/50/55 YBP-YL1A YBP-YG1A YDOH65 YBP-YL1A YBP-YG2A 梳型分歧管液管侧型号 梳型分歧管气管侧型号 YDOH35/45/50/55/65 YBP-CL1A YBP-CG1A 含义 室外机总容量 标准安装的配管规格 最大管长超过50m安装的配管规格（mm） 室外机与第一个分歧管之间的配管 YDOH35/45/50 φ9.52 φ19.05 φ12.7 φ22.23 YDOH55 φ12.7 φ22.23 φ15.88 φ25.4 YDOH65 φ12.7 φ25.4 φ15.88 φ28.58
YDOH-B
|
含 义 |
室外机上游容量和 |
液管配管规格（mm） |
气管配管规格（mm） |
|
模块组合连接时分歧管之间的连接配管 |
18HP/20HP |
φ15.88 |
φ34.9 |
|
22HP |
φ19.05 |
φ34.9 |
|
|
24HP/30HP |
φ19.05 |
φ41.3 |
|
|
32HP/34HP |
φ22.23 |
φ41.3 |
|
|
36HP~48HP |
φ22.23 |
φ54.1 |
|
含义 |
室外机容量型号 |
液管配管规格（mm） |
气管配管规格（mm） |
|
室外机模块与第一个室外机汇总管之间的配管 |
8HP/10HP |
φ12.7 |
φ28.58 |
|
12HP |
φ15.88 |
φ28.58 |
|
|
14HP/16HP |
φ15.88 |
φ34.9 |
|
含义 |
下游室内机总容量（KW） |
液管配管规格（mm） |
气管配管规格（mm） |
|
室内机分歧管之间的连接配管 |
X≤9 |
φ9.52 |
φ15.88 |
|
9＜X≤16 |
φ9.52 |
φ19.05 |
|
|
16＜X＜21 |
φ12.7 |
φ25.4 |
|
|
21≤X＜30 |
φ12.7 |
φ28.58 |
|
|
30≤X＜35 |
φ15.88 |
φ28.58 |
|
|
35≤X＜50 |
φ15.88 |
φ34.9 |
|
|
50≤X＜68 |
φ19.05 |
φ38.1 |
|
|
68≤X＜85 |
φ19.05 |
φ41.3 |
|
|
85≤X≤90 |
φ22.23 |
φ41.3 |
|
|
X＞90 |
φ22.23 |
φ54.1 |
|
|
室内机连接配管 |
X≤2.8 |
φ6.35 |
φ9.52 |
|
2.8≤X＜4.7 |
φ6.35 |
φ12.7 |
|
|
4.7≤X＜8.5 |
φ9.52 |
φ15.88 |
|
|
8.5≤X≤16 |
φ9.52 |
φ19.05 |
|
|
X＞16 |
φ12.7 |
φ22.23 |
|
含义 |
下游室内机总容量（KW） |
Y型分歧管液管侧型号 |
Y型分歧管气管侧型号 |
|
室内机连接的分歧管 |
X＜16 |
YBP-YL1A |
YBP-YG1A |
|
16≤X＜35 |
YBP-YL1A |
YBP-YG2A |
|
|
35≤X≤50 |
YBP-YL1A |
YBP-YG3A |
|
|
X＞50 |
YBP-YL2A |
YBP-YG3A |
|
|
室外机连接的第一个分歧管 |
室外机总容量（HP） |
Y型分歧管液管侧型号 |
Y型分歧管气管侧型号 |
|
8HP~12HP |
YBP-YL1A |
YBP-YG2A |
|
|
14HP~24HP |
YBP-YL1A |
YBP-YG3A |
|
|
24HP以上 |
YBP-YL2A |
YBP-YG4A |
含义 室外机总容量（HP） 标准安装的配管规格 最大管长超过90m安装的配管规格（mm） 室外机与第一个分歧管之间的配管 8-10 φ12.7 φ28.58 φ15.88 φ28.58 12 φ15.88 φ28.58 φ19.05 φ34.9 14-20 φ15.88 φ34.9 φ19.05 φ41.3 22 φ19.05 φ34.9 φ22.23 φ41.3 24-30 φ19.05 φ41.3 φ22.23 φ54.1 32-34 φ22.23 φ41.3 φ22.23 φ54.1 36-48 φ22.23 φ54.1 φ22.23 φ54.1
美的
日立
LG
