报警阀是自动喷水灭火系统的核心控制装置，其结构设计直接决定了系统的响应速度和可靠性。以下是四大类报警阀的深度结构解析，结合技术原理与工程实践：
🔧 一、报警阀分类与核心功能
| 类型 | 适用系统 | 核心功能 | 结构特征 |
|---|---|---|---|
| 湿式报警阀 |
|
|
|
| 干式报警阀 |
|
|
|
| 雨淋报警阀 |
|
|
|
| 预作用阀 |
|
|
|
⚙️ 二、湿式报警阀：结构解剖与工作流程

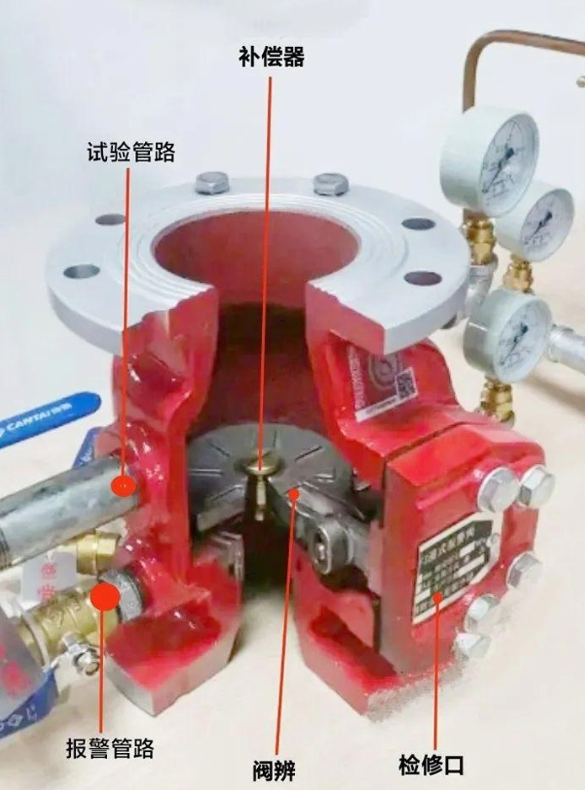

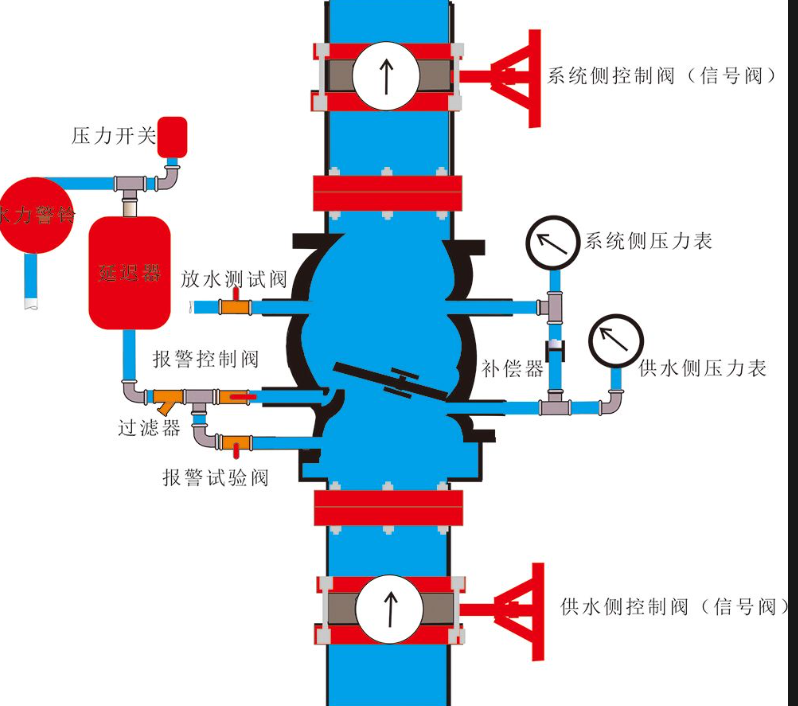

1. 核心组件
- 阀体与阀瓣
黄铜或不锈钢铸造，阀瓣将腔体分为供水侧（接水源）和系统侧（接管网）。
- 延迟器
缓冲罐结构，过滤压力波动（如水泵启停），防止误触发警铃。 - 水力警铃
叶轮驱动机械铃锤，水流≥20L/min时响度≥70dB（3m处）。 - 压力开关
将水压信号转为电信号，联动消防水泵启动。

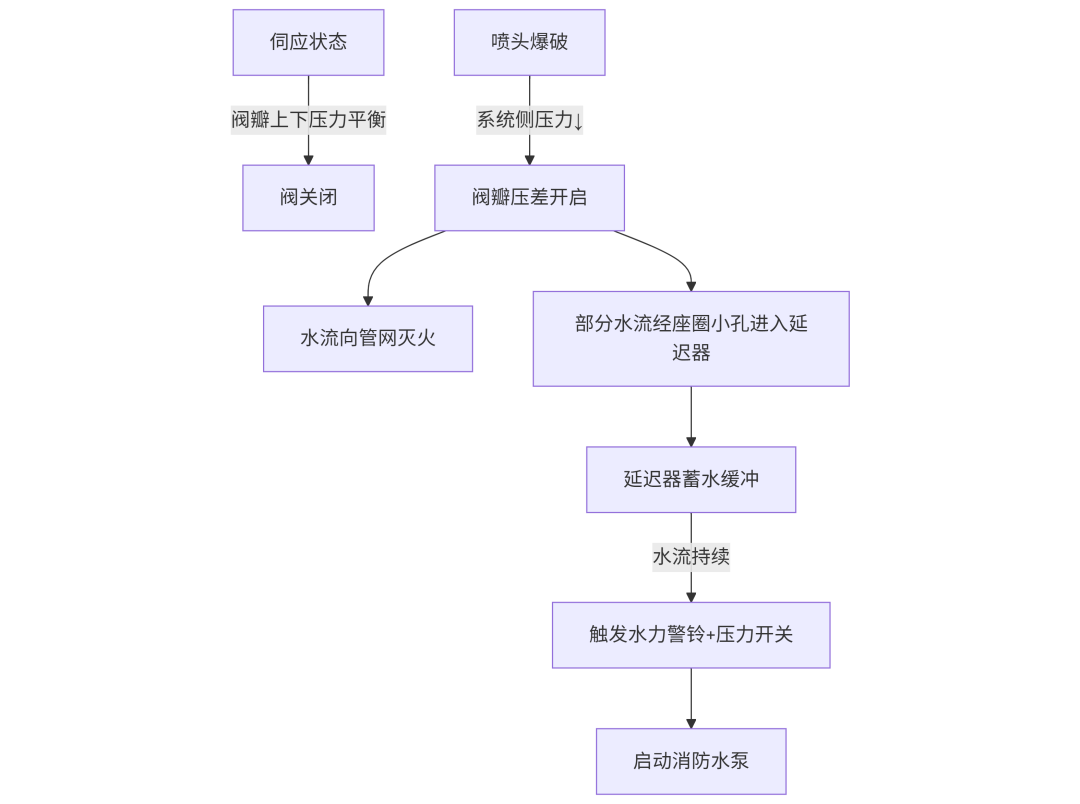

2. 工作原理
关键设计：座圈沟槽小孔控制报警水流路径，补水阀平衡微小压力波动。
❄️ 三、干式报警阀：气压平衡与低温适应性
1. 独特结构
- 差动阀瓣
：面积比为5:1~6:1，利用气压-水压力矩差保持密封（例：0.3MPa水压需0.05MPa气压平衡）。 - 加速器
：缩短排气时间，阀瓣开启后快速充水（原需90秒，加速后≤30秒）。 - 防冻设计
：系统侧充氮气或空气，避免低温冻结，适用-20℃环境。
2. 工作流程
-
伺应状态：气压与水压平衡，阀瓣关闭。 -
喷头动作：气体逸出，系统侧压降使阀瓣开启。 -
水气置换：加速器助推排气，管网充水后喷淋灭火。

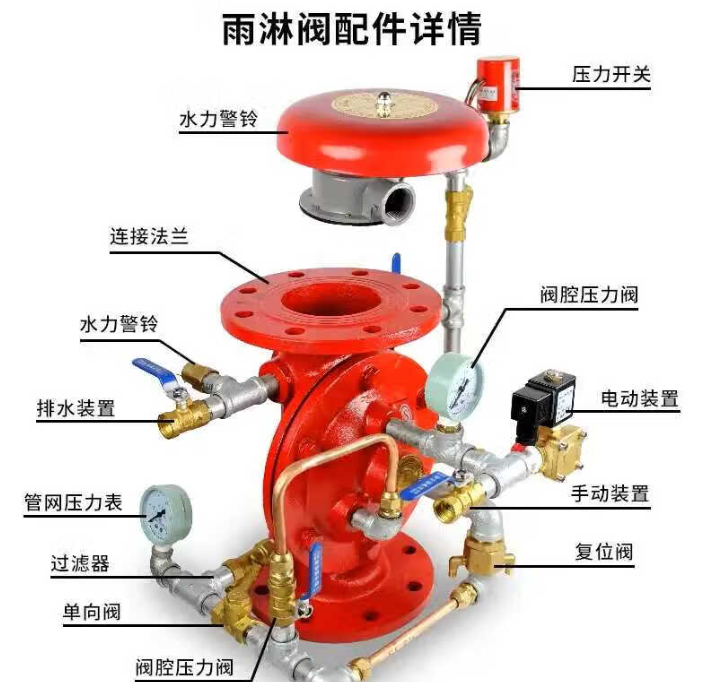

🌧️ 四、雨淋阀：开式系统的快速响应引擎
1. 结构变体对比
| 类型 | 驱动方式 | 控制腔特点 | 适用场景 |
|---|---|---|---|
| 隔膜式 |
|
|
|
| 活塞式 |
|
|
|
| 推杆式 |
|
|
|
| 温控式 |
|
|
|
2. 联动控制逻辑
- 电动启动
：火灾探测器→控制器→电磁阀开启→控制腔泄压→阀瓣开启→喷水。 - 手动应急
：机械手柄直接泄压，保障断电时可靠动作。

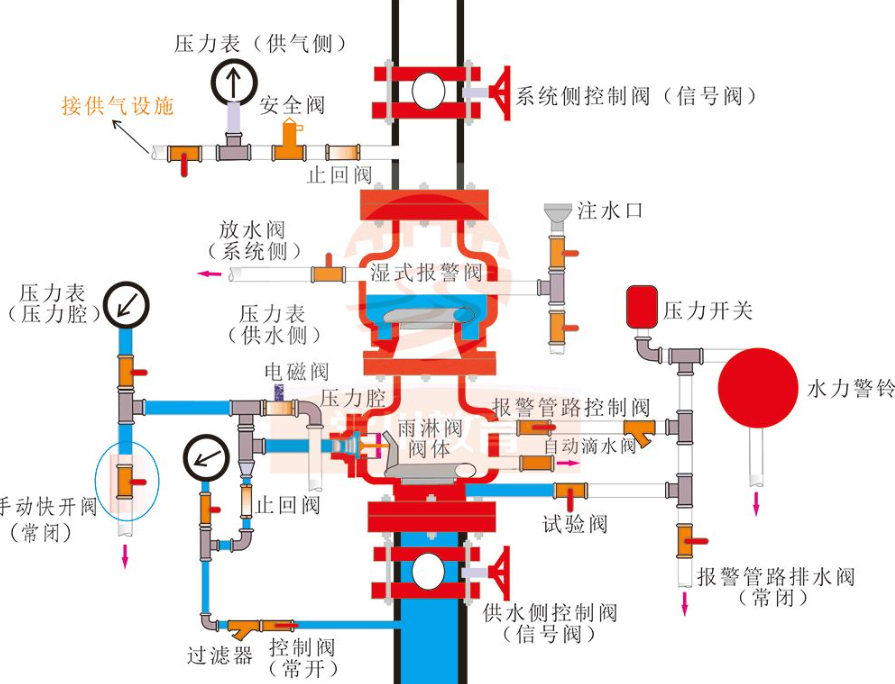

🔥 五、预作用报警阀：智能灭火的“双保险”
1. 创新结构设计
- 双阀串接
：雨淋阀（上）控制充水，湿式阀（下）防止误喷；中间腔充压缩空气监测泄漏。 - 双联锁控制
：需火灾探测器+气压骤降双信号才开启（如：烟感报警且管网漏气）。
2. 工作场景
-
火警触发：探测器报警，雨淋阀开启向管网充水（仍闭喷头）。 -
温度升高：喷头玻璃球爆裂，立即喷水（已充水状态）。 -
单联锁模式：仅需探测器信号，适用普通场所。
⚠️ 六、工程应用要点
- 安装规范
-
湿式阀竖直安装，警铃水平距离≤20m、高差≤5m；雨淋阀控制腔压力表朝向需可读。 - 测试要求
-
末端试水：湿式系统测压力（≥0.05MPa），干式系统测充水时间（≤1min）。 - 维保重点
-
延迟器每月排水防堵塞；干式阀气压维持装置每周补气。
