电子膨胀阀作为现代制冷系统中的重要组成部分，其工作原理涉及到多个精密部件的协同作用，以实现制冷剂流量的精确调节。
一、电子膨胀阀概述
电子膨胀阀（Electronic Expansion Valve, EEV）是一种利用电子技术控制阀芯开度，从而自动调节制冷剂流量的装置。它主要应用于变频空调系统及其他需要精确流量控制的制冷设备中。与传统的热力膨胀阀相比，电子膨胀阀具有调节精度高、响应速度快、适应性强等显著优势。
二、电子膨胀阀的组成
电子膨胀阀系统通常由以下几个关键部分组成：

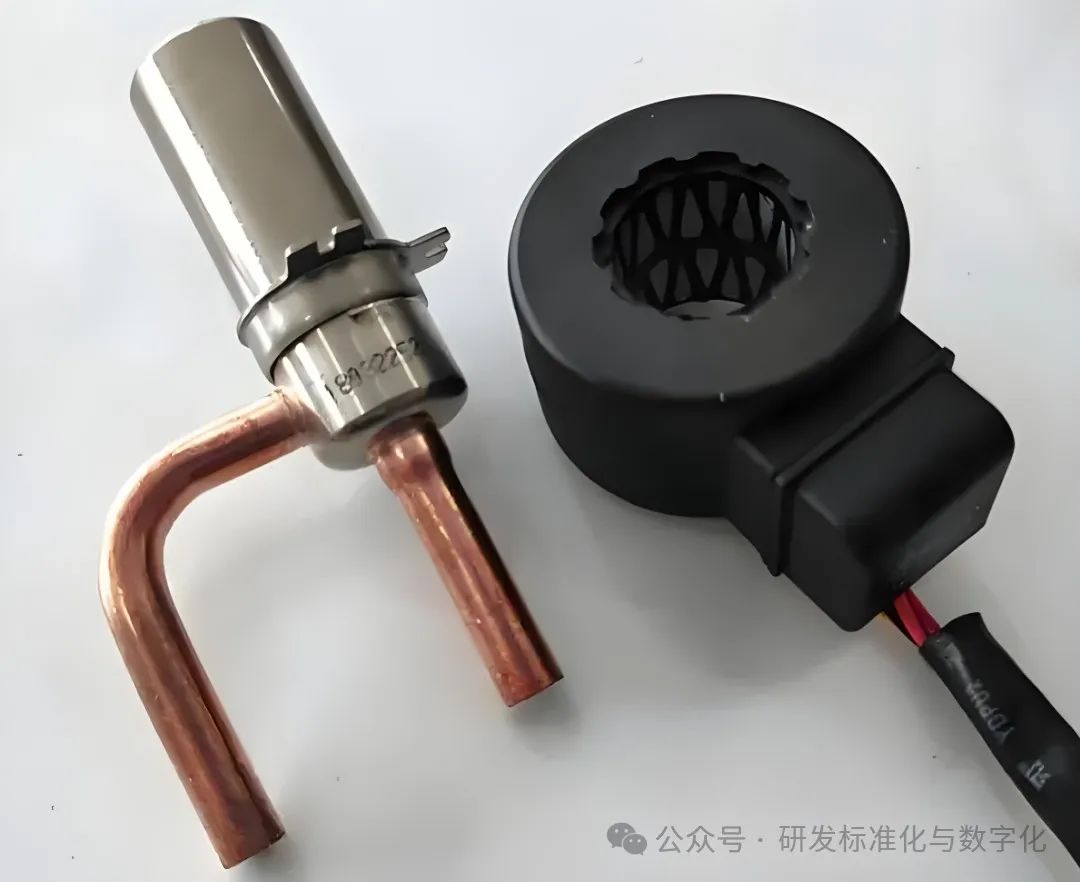

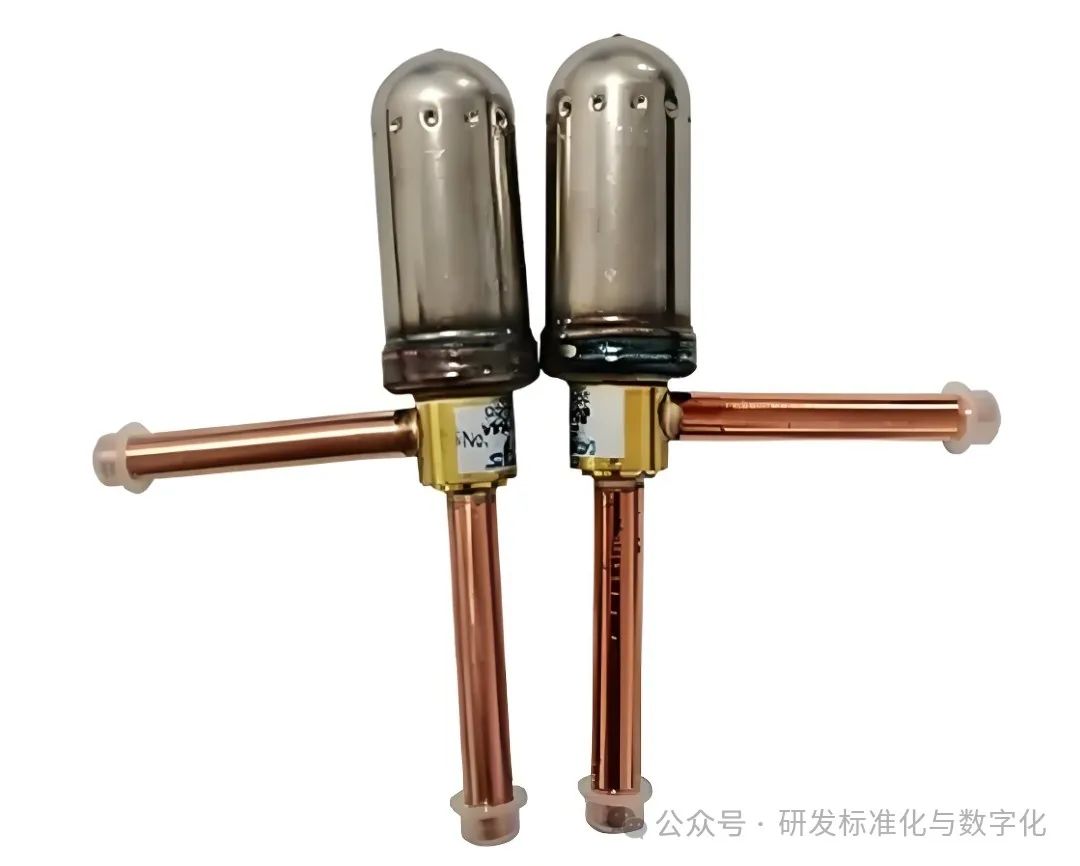

2.1 电子膨胀阀阀体：
这是系统的执行部件，负责根据接收到的控制信号调节阀芯的开合程度。
2.2 控制器：
作为系统的核心器件，控制器负责接收传感器传来的数据，进行计算和判断，并发出控制信号给电子膨胀阀。控制器的作用类似于人体的大脑，是系统智能调节的关键。
2.3 传感器：
包括温度传感器和压力传感器，用于实时监测制冷系统的工作参数，如制冷剂的温度和压力。这些参数信息是控制器进行决策的重要依据。
2.4 驱动器：
负责接收外部电压或电流信号，并将其转化为驱动电子膨胀阀阀芯运动的机械力。
三、电子膨胀阀的工作原理
电子膨胀阀的工作原理可以概括为以下几个步骤：
3.1 传感器检测：
电子膨胀阀内置的温度传感器和压力传感器实时检测制冷系统的工作参数，如制冷剂的温度和压力。这些参数能够反映制冷系统的运行状态和负荷变化。
3.2 数据传输：
传感器检测到的参数信息通过电缆传输给控制器。控制器作为信息处理中心，能够接收并处理这些数据。
3.3 控制信号输出：
控制器根据接收到的数据进行计算和判断，确定理想的制冷剂流量。然后，控制器发出控制信号给电子膨胀阀，指示其调节阀芯的开合程度。
3.4 阀芯控制：

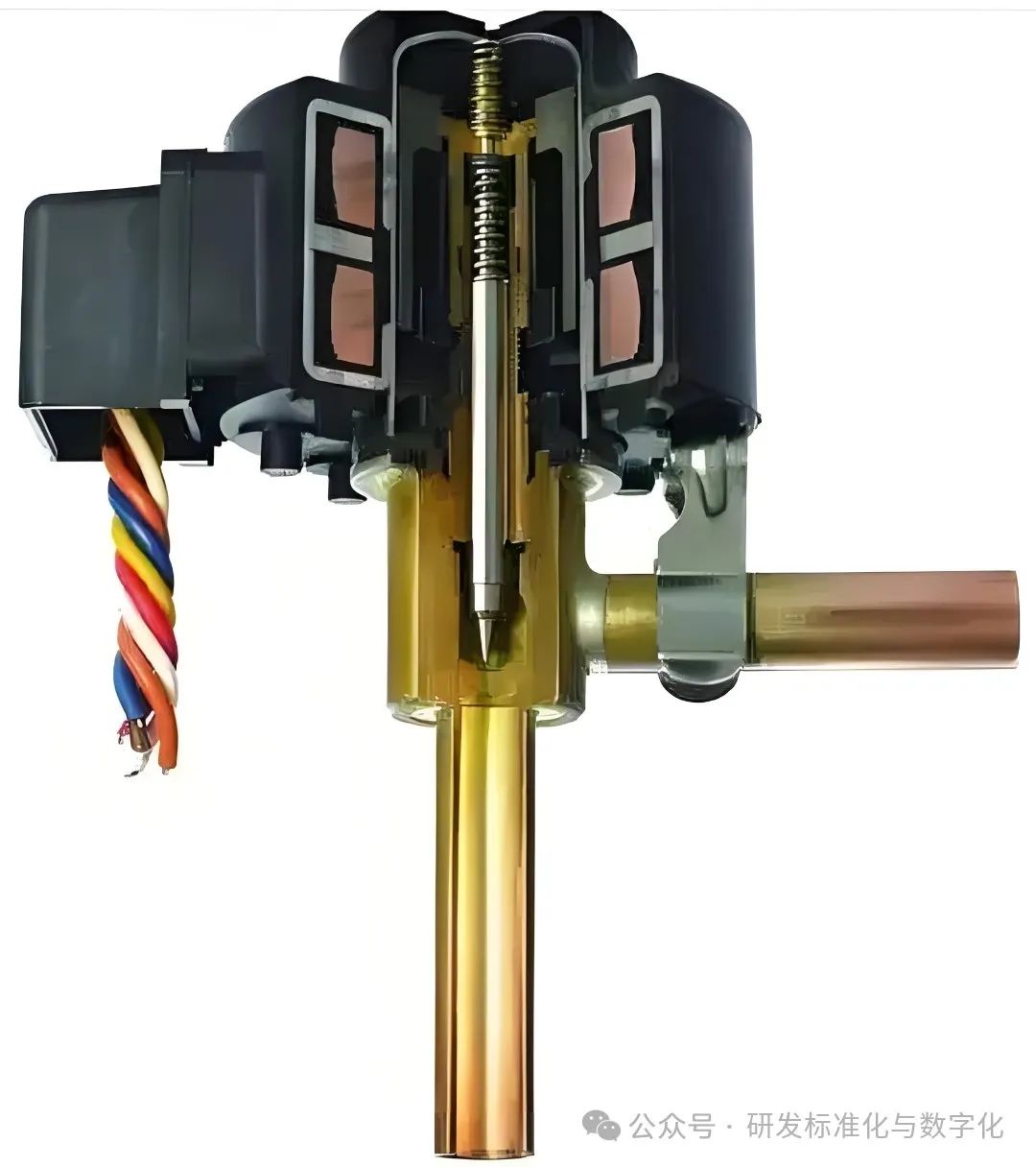

电子膨胀阀内部的电机会根据接收到的控制信号驱动阀芯的开合。通过改变阀芯开口的大小，电子膨胀阀能够精确地调节制冷剂流量。这种调节方式具有无级变容量的特点，能够适应制冷系统负荷的连续变化。
3.5 流量调节：
阀芯的开合程度直接影响制冷剂通过阀体的流量大小。当负荷增大时，控制器会发出信号使阀芯开启更大，以增大制冷剂流量；反之，当负荷减小时，阀芯会关闭更多，以减小制冷剂流量。通过这种方式，电子膨胀阀能够确保制冷系统始终运行在最佳状态。
3.6 反馈控制：
电子膨胀阀还具备反馈控制功能。它能够实时检测制冷剂的温度和压力，并将实际参数传回给控制器。控制器根据实际参数与设定值的比较进行调节，形成闭环控制。这种控制方式能够提高系统的稳定性和可靠性，确保制冷效果的精确控制。
四、电子膨胀阀的优势与应用
电子膨胀阀相比传统热力膨胀阀具有显著优势：
4.1 调节精度高：
电子膨胀阀能够实现无级变容量调节，调节精度远高于热力膨胀阀。
4.2 响应速度快：
电子膨胀阀的响应速度几乎可以瞬间完成，远快于热力膨胀阀的感温包响应速度。
4.3 适应性强：
电子膨胀阀能够适应制冷系统负荷的连续变化，保持系统的高效稳定运行。
4.4 控制功能扩展：
除了蒸发器出口制冷剂过热度控制外，电子膨胀阀还可以扩展控制功能，如用于热泵机组除霜、压缩机排气温度控制等。
在应用领域方面，电子膨胀阀广泛应用于空调、制冷设备等领域。特别是在变频空调系统中，电子膨胀阀更是不可或缺的组成部分。通过精确调节制冷剂流量，电子膨胀阀能够提高系统的能效比和运行稳定性，为用户带来更加舒适和节能的使用体验。
五、结论
电子膨胀阀通过其精密的组成部件和智能的工作原理，实现了对制冷剂流量的精确调节。其调节精度高、响应速度快、适应性强等特点使其在制冷系统中的应用日益广泛。随着科技的不断进步和制冷技术的不断发展，电子膨胀阀的性能将进一步提升和完善，为制冷行业的发展注入新的活力。
