一、相关规定

1《建筑防烟排烟系统技术标准》GB51251-2017

3.3.6 加压送风口的设置应符合下列规定：

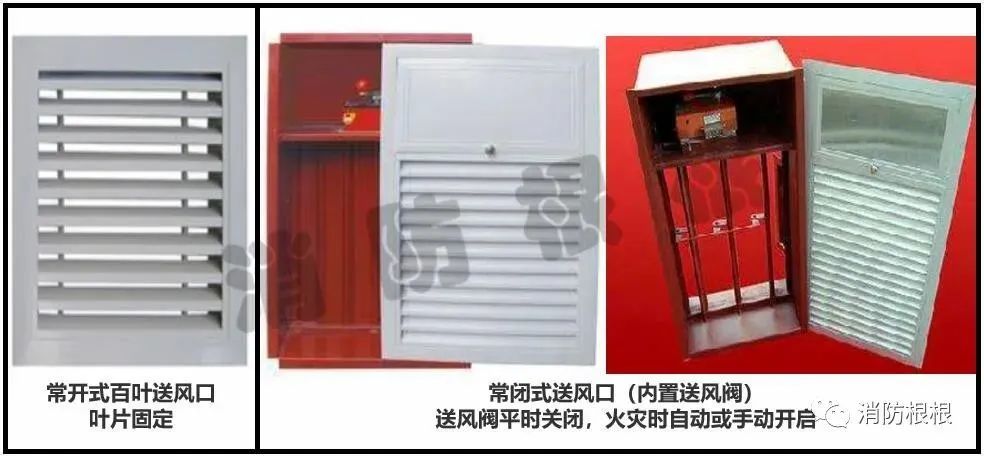

1 除直灌式加压送风方式外，楼梯间宜每隔2层〜3层设一个常开式百叶送风口；

2 前室应每层设一个常闭式加压送风口，并应设手动开启装置；
3 送风口的风速不宜大于7m/s；
4 送风口不宜设置在被门挡住的部位。

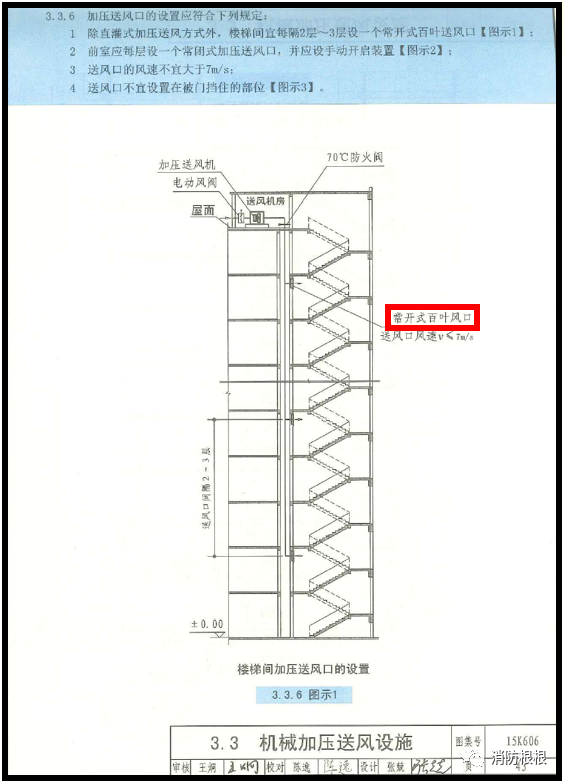

2《建筑防烟排烟系统技术标准图示》15K606

3《防排烟及暖通防火设计审查与安装图集》20K607

二、分析

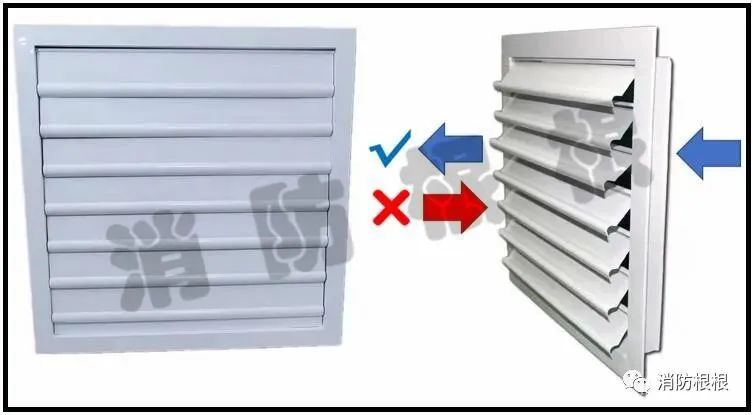

1、自垂式百叶送风口平时在重力的作用下叶片自然下垂处于关闭状态，火灾发生后送风机启动将叶片吹开（无需外部控制）进行送风。

2、从严格意义上来说，自垂式百叶送风口不属于常开式、也不属于常闭式。

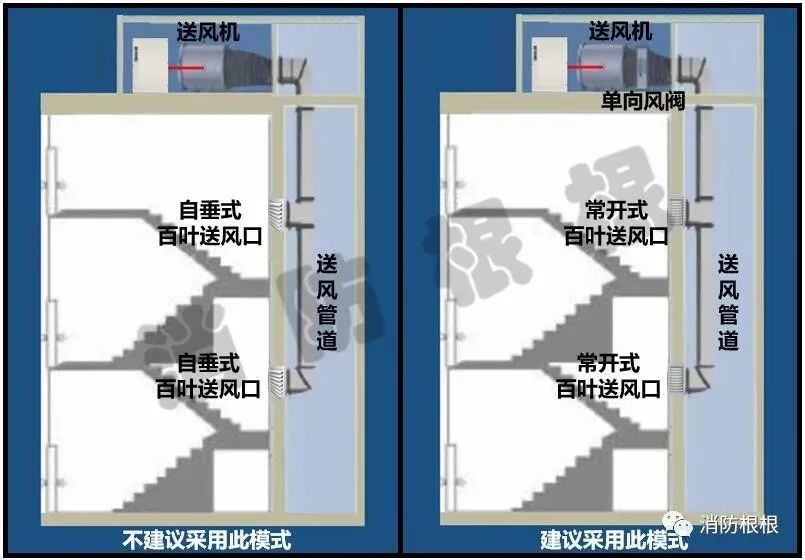

3、自垂式百叶送风口相对于常开式百叶送风口，缺点在于如果发生锈蚀卡阻等现象，可能会出现无法将叶片吹开或吹开角度不够等情况，无法达到防烟效果，故不建议使用自垂式百叶送风口。

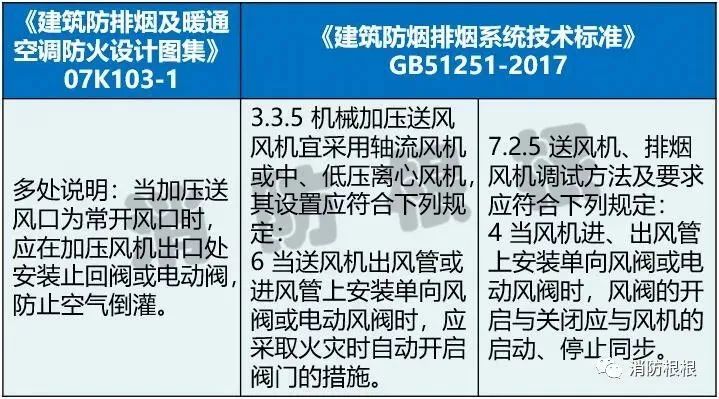

4、自垂式百叶送风口可以起到单向止回作用，防止空气倒灌；故采用常开式百叶送风口的系统应在送风机处设置单向风阀或电动风阀，风阀与风机同步动作。
