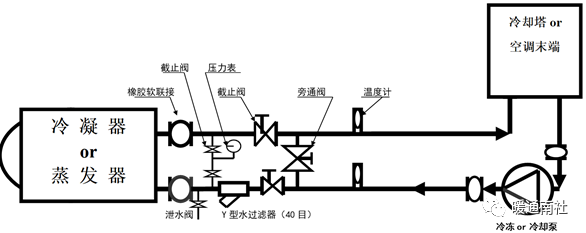

冷凝器及蒸发器水系统安装示意图：
注：压力表采用一表两用（两个阀门，一块压力表），必须安装在主水阀门与冷水机组接口之内。

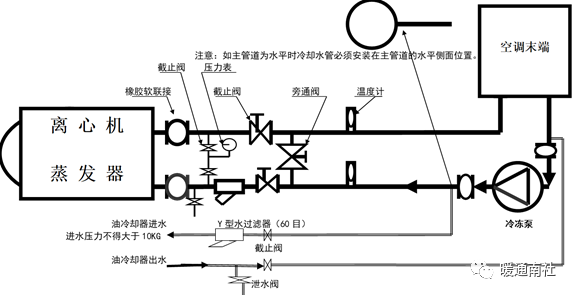

油冷却器的进出水安装示意图：
注：油冷却器进出水管必须安装连接在系统冷冻水泵的进出口端，以确保进出水压差。
变频冷却器的进出水安装示意图：
注：变频冷却器进出水管必须安装连接在系统冷冻水泵的进出口端，以确保进出水压差。

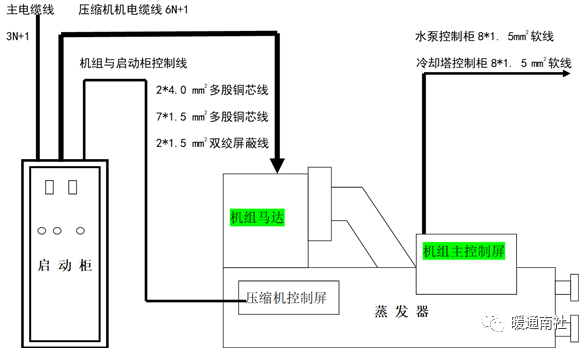

冷水机组连接线示意图：

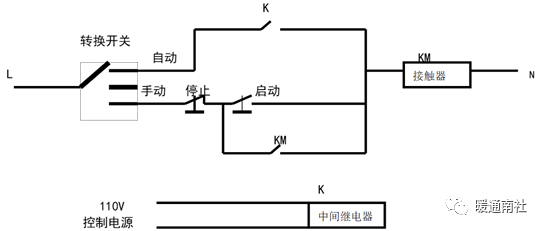

水泵、冷却塔控制原理图：
机组安装位置：
机组应在室内使用。安装表面要求水平且有足够的强度，必要时需增加结构梁以增加承重。机组周围要留有足够的距离便于检修，机组前后应有2米，机组左右任意一端应留有蒸发器或冷凝器长度的120％。注意，启动柜四周应留有1米的距离。
安装技术要求：
A.水系统
1.水泵的流量必须满足机组冷凝器与蒸发器的流量。一般机组水流量×1.1～1.2=水泵的流量。
2.机组的冷凝器与蒸发器进出水管连接流向必须正确。
3.机组的冷凝器与蒸发器的进出水必须安装软接头与截止阀，避免将机组振动传递到管路上和便于检修机组。
4.机组的冷凝器与蒸发器的进出水管之间必须加装旁通阀，便于清洗管路；调节水压差。建议冷却水旁通阀用电动阀来控制，这样在室外温度比较低时也可正常开启机组。
5.机组的冷凝器与蒸发器的进出水必须安装温度计和压力表，便于常规检查和维修机组。
冷凝器与蒸发器的进出水压力表的安装建议用两个球阀控制一块压力表，避免了两块压力表带来误差，影响工作效能。
6.机组的冷凝器与蒸发器的进水管必须安装40目的不锈钢过滤网，避免杂质进入机组，对机组造成不必要的损坏。
7.油冷却器的进出水必须接在冷冻水泵的进出水管上，接在主水管的侧面。
8.油冷却器进出水必须安装截止阀和60目Y型水过滤器，避免杂质进入系统。
9.机组的冷凝器与蒸发器最低点必须安装泄水阀，便于冬季排水，避免冬季冻坏机组。
B.电路部分
1.主电源电压波动应不超过压缩机铭牌额定电压的10%，相电压不平衡不超过2%。
2.主电源连接线必须选用国标多股铜芯电缆线，电缆线的线径必须满足机组的启动和满负荷运行电流。建议选用：机组的额定电流/2 = 机组主电缆线径。
3.启动柜至压缩机接线柱选用国标多股铜芯电缆线，建议选用：启动柜至压缩机接线柱电缆线径 = 机组主电缆线径×60%。
4.启动柜至压缩机的电缆线，须将电缆做好线号，并将铜线鼻子压好，放到位即可。
5.启动柜至压缩机控制箱共有11根控制线，其中：
1）两根4.0mm2多股铜芯软线，线号为L1与L2。
2）七根1.5mm2多股铜芯软线，线号为5#，6# ，5A#，11#，12#，22#，25#。建议多放2根备用。
3）两根1.5mm2双芯屏蔽软线，线号为1#与2#。
6.建议冷却塔风扇，冷冻水泵，冷凝水泵用机组控制器控制开启和停止，每台电机只须加装110V中继即可，将两根1.5mm2多股铜芯软线放到机组控制箱即，可以获得最好的节能效果和机组运行的可靠性；且降低运行费用。
