冷却塔是水冷制冷系统的核心换热设备，配套机组冷凝器工作。通过风机强制通风，使空气与填料内循环水充分接触，以蒸发、对流换热方式带走冷凝余热，降低冷却水温度，保障制冷机组稳定运行。

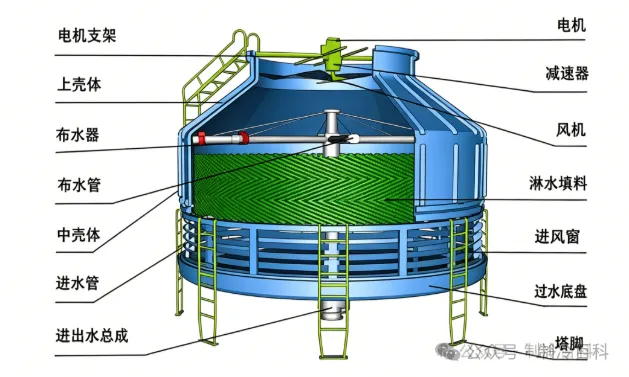

一、冷却塔结构组成及功能原理
冷却塔由模块化部件组成，各部件协同完成换热、通风、布水、收水、蓄水功能，核心结构说明如下：
（一）塔体
塔体为设备主体承载结构，材质多为玻璃钢、镀锌钢、防腐复合材料，具备防腐、坚固、抗老化特性。主要用于固定内部构件、封闭换热风道、防止气流短路。常用型式为圆形逆流式、方形横流式，可按现场工况定制尺寸。
（二）风机
风机为换热通风动力核心，安装于塔顶或塔侧，通过叶片旋转形成强制气流，提升换热效率。常用轴流式（大风量、低能耗，适配大型塔）、离心式（高风压、低噪音，适配小型塔），按风压、噪音及设备规格选型。
（三）填料
填料为核心换热介质，采用改性PVC、防腐塑料、耐腐金属等材质，结构以斜梯波、点波波纹为主。可分散水流、增大水气接触面积、延长换热时间，直接决定冷却塔散热效率。
（四）淋水装置
淋水装置（布水系统）由布水管、配水槽、喷水孔组成，作用是将冷却水均匀喷洒至填料表面，形成完整水膜，避免水流偏流、空区，保证水气充分换热。
（五）收水器
收水器设于出风端，用于拦截气流夹带的水雾水滴，降低飘水损耗、节约补水，同时避免飘水腐蚀周边设备、污染现场环境。
（六）集水盘/集水池
集水盘/集水池位于塔底，用于收集换热后的冷却水，稳定系统水量与水压。配套补水、排污、溢流、过滤结构，可自动稳压补水、排污泄压，保障系统稳定循环。
二、冷却塔及配套设备选型计算实例
以XX品牌制冷机组为实例说明冷却塔及循环水泵选型计算，结合行业标准公式校核选型合理性。
（一）机组设计基础工况
设计工况：冷凝37℃、蒸发7℃；蒸发器负荷316000 Kcal/h（冷冻水流量63.2m³/h）；冷凝器负荷393000 Kcal/h（冷却水基础流量78.6m³/h）。
（二）冷却塔选型计算
1、冷凝器负荷直接选型 基础冷却水流量78.6m³/h，叠加20%安全余量：78.6×1.2=94.32m³/h。 选用马利SR-100、SC-100L等同规格冷却塔（额定流量100m³/h），满足散热需求，冗余充足。
2、蒸发器制冷量反推校核 按电制冷机组1.25冷凝负荷系数、5℃标准水温差计算：
冷凝总负荷=316000×1.25=395000 Kcal/h
基础水量=395000÷5000=79m³/h
叠加20%余量：79×1.2=94.8m³/h
两次计算结果一致。
（三）循环水泵选型计算
冷却塔额定流量100m³/h，水泵叠加10%流量余量：100×1.1=110m³/h。 低阻力、低扬程工况选用GD125-20管道泵；高扬程复杂管路选用IS离心泵，本项目适配GD125-20管道泵。
（四）行业通用选型公式及取值说明
1.2（选型安全余量）；1.25（冷凝负荷系数）；
5℃（标准温差）；5000（流量换算常数） ；
1、冷却水量=主机制冷量(kW)×1.2×1.25×860÷5000
2、冷却水量=冷凝器热负荷(kcal/h)×1.2÷5000
3、快速估算：标准工况冷却水量=制冷冷吨×2.7
三、基础热工换算公式
（一）热量基础计算公式
换热公式：Q = c·m·Δt
Q为换热量(kJ)，c为水比热容(4.2kJ/kg·℃)
m为水量(kg)，Δt为进出水温差(℃)。
（二）制冷量单位换算
单位换算：1kW=860kcal/h，制冷量(kW)=制冷量(kcal/h)÷860
（三）机组匹数近似换算（仅选型参考）
机组匹数简易换算（仅参考）：
风冷机组：匹数≈制冷量(kcal/h)÷2250
水冷机组：匹数≈制冷量(kcal/h)÷2800
四、冷却塔常见故障、成因分析及解决方案
以下为冷却塔高频故障精简版原因及处理方案，适配日常快速检修使用。
（一）出水温度过高（散热不足）
故障成因：流量超标、布水孔堵塞、风道遮挡/气流短路、风机风量不足、填料结垢老化、室外湿球温度超标。
解决方法：调节额定流量、清洗布水与填料、疏通风道、检修风机、工况超标时辅助降温或升级设备。
（二）风机通风量不足
故障成因：风机转速异常、皮带松弛、轴承缺油、叶片积尘变形、填料堵塞风阻大。
解决方法：检修电机变频、张紧/更换皮带、保养轴承、清洁校准叶片、清洗填料降风阻。
（三）集水盘溢水
故障成因：排水滤网堵塞、浮球阀失灵、循环水量超负荷。
解决方法：疏通排水、清洗滤网、更换故障浮球阀、匹配额定流量。
（四）集水盘水位偏低
故障成因：补水不足、水压偏低、管路漏水、飘水严重、补水管径偏小。
解决方法：调节浮球、增压补水、修补管路、检修收水器、扩容补水管。
（五）设备飘水严重
故障成因：流量紊乱、风机风速过高、填料堵塞、布水异常、收水器偏移破损。
解决方法：校准流量与风机转速、清洗填料、检修布水器、校正更换收水部件。
（六）布水不均匀
故障成因：布水孔结垢堵塞、供水压力/流量不足。
解决方法：高压冲洗布水系统、检修水泵管路，稳定供水参数。
（七）配水槽溢水
故障成因：配水孔堵塞、进水流量过大。
解决方法：疏通出水孔、调低供水流量，长期过载更换匹配设备。
（八）设备异常噪声与振动
故障成因：风机参数异常、轴承/齿轮磨损缺油、叶片松动变形、螺栓松动、部件摩擦干涉。
解决方法：校准风机参数、保养更换传动配件、紧固叶片与螺栓、消除部件摩擦。
（九）滴水噪音过大
故障成因：填料错位堵塞、流量过大、无降噪措施、安装结构不合理。
解决方法：规整清洗填料、调低运行流量、加装降噪配件、优化安装工艺。
