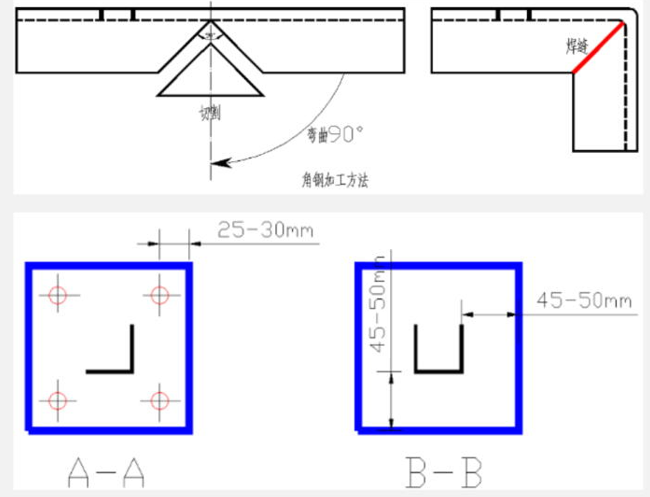

角钢支架样式，外侧倒角做法，横担切割45斜边。

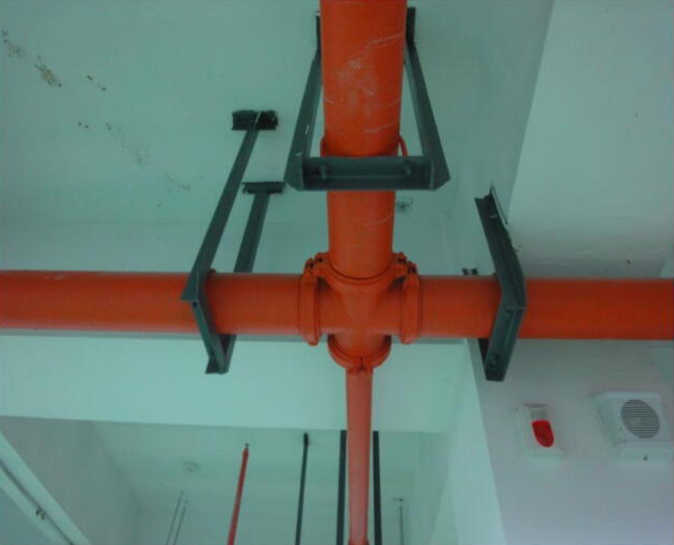

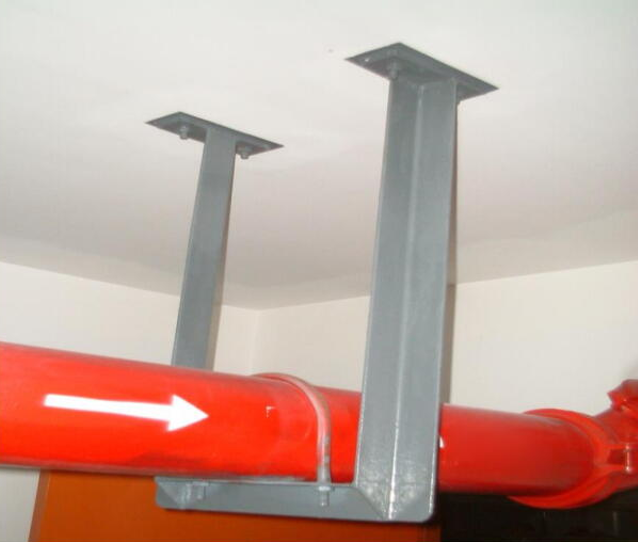

单路消防管道：卡箍连接处距离30cm设置固定支架。

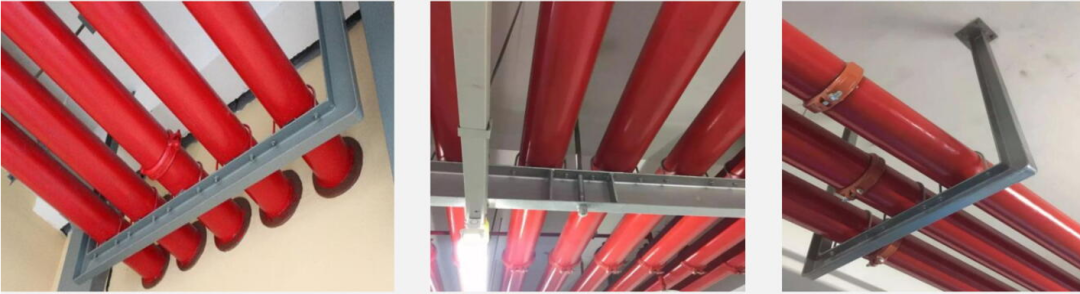

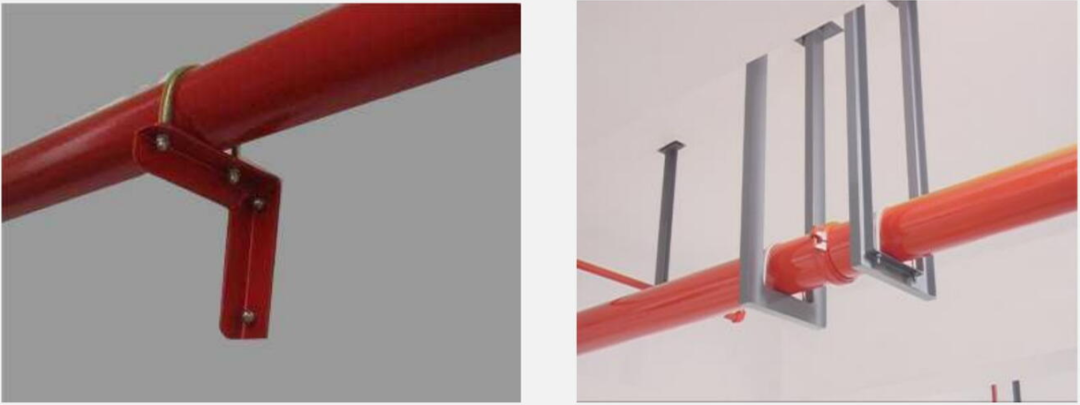

槽钢综合支架
切割：切割面应平整、光滑，采用机械钻孔。
焊接：无漏焊、欠焊、裂缝、咬肉等缺陷。
防腐：表面除锈并涂刷二道防锈漆。
细节：支架边缘直角部分倒角或打磨囿角，C型钢用塑料件封闭。门型支架立杆与横担45°角焊接连接、垫木与卡件规格与管道匹配。生根部位形式、规格统一，弯头处托架与管道中心线一致等。

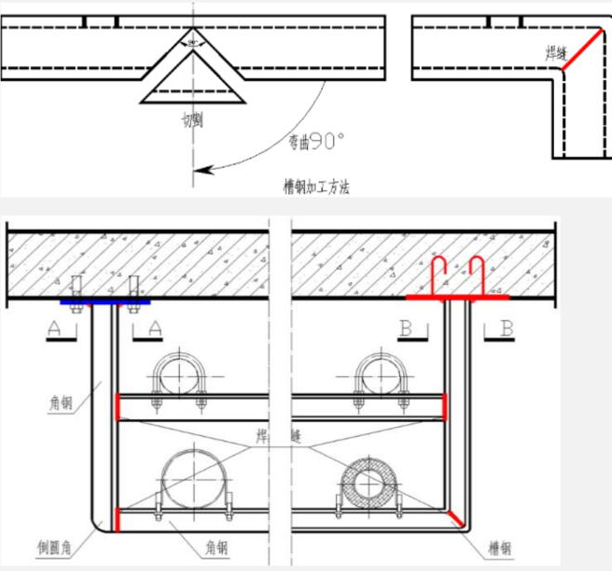

综合支架详图
槽钢支架应制作“八”字焊接，切割成45°斜角拼装满焊，支架螺栓孔应全部采用机械钻孔。

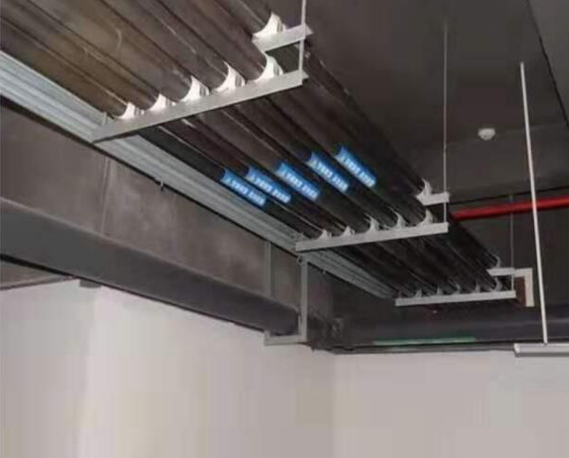

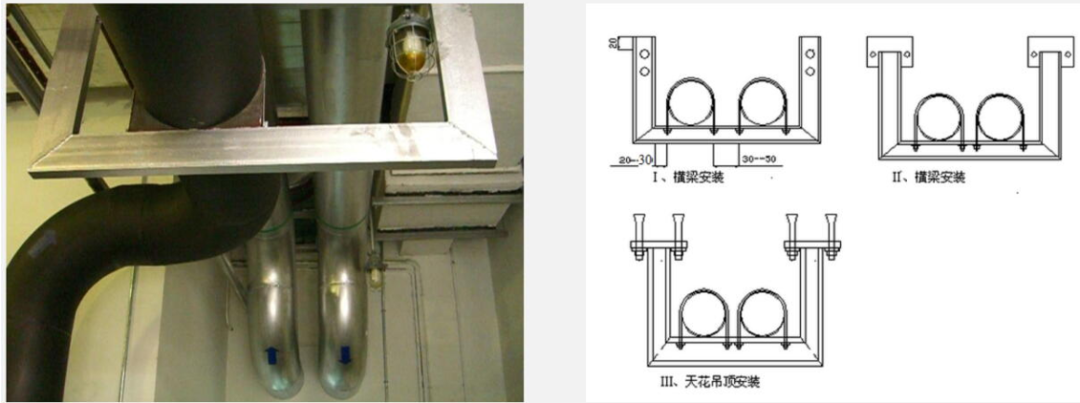

室内冷媒管综合支架
屋面冷媒管支架

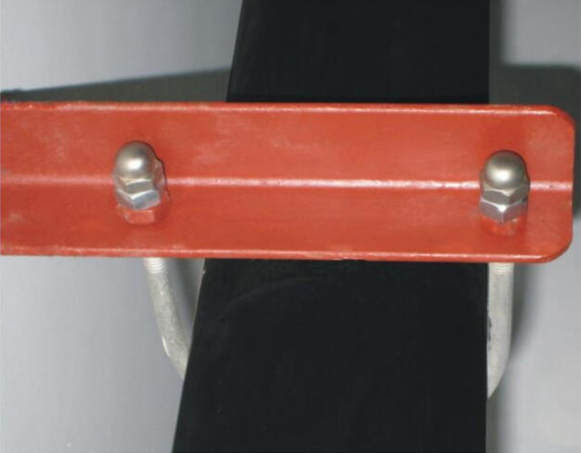

“U”型卡环实例图，单螺母加螺帽，一平垫

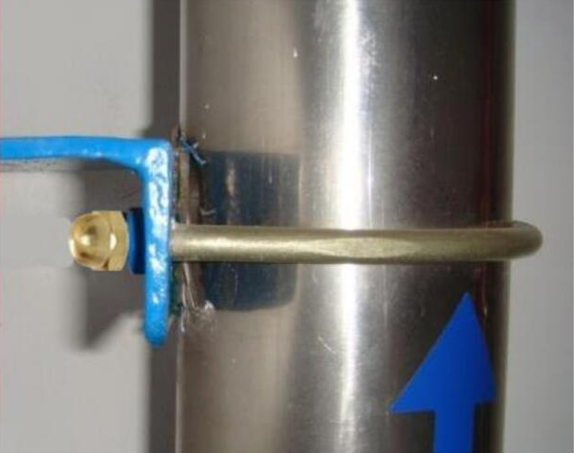

不锈钢管道与碳钢支架接触：“U”型卡环套塑料软管、与支架之间加橡胶隔垫

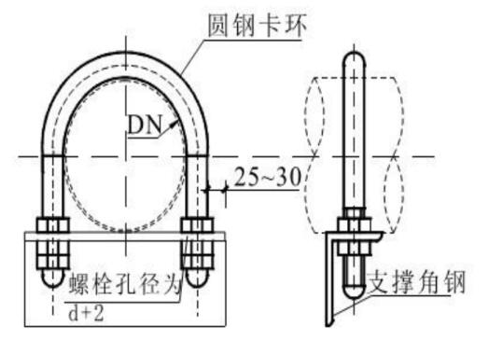

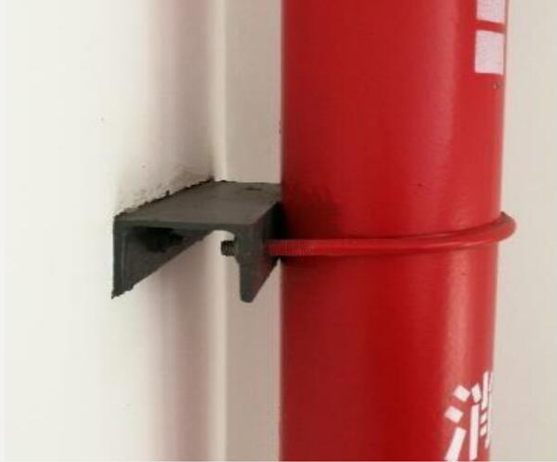

圆钢“U”型卡环安装示意图

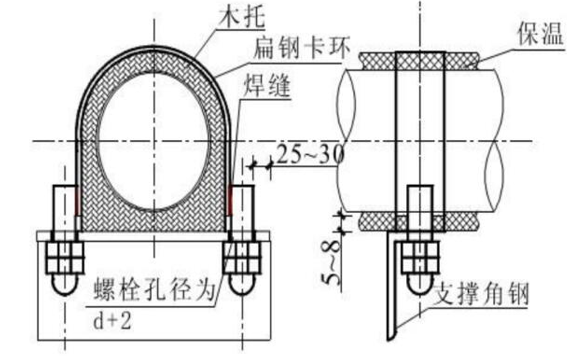

扁钢“U”型卡环安装示意图
单独支架
槽钢支架设于管子背面
钢板支架底座

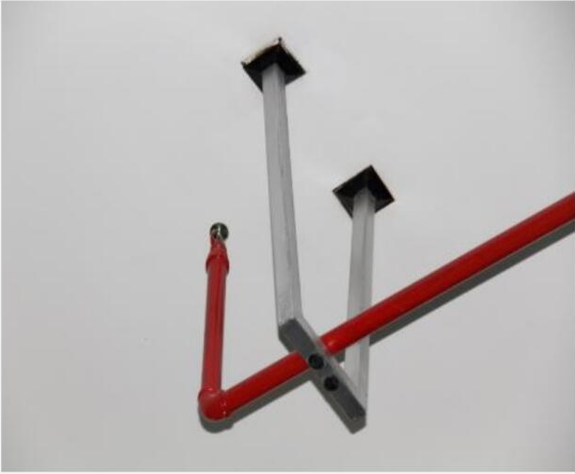

喷淋末端防晃支架

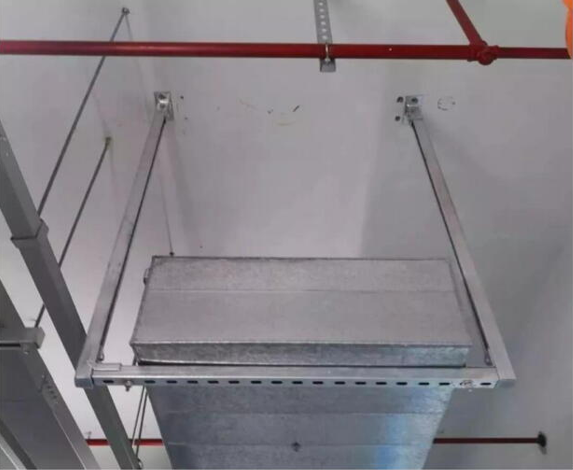

风管末端防晃支架

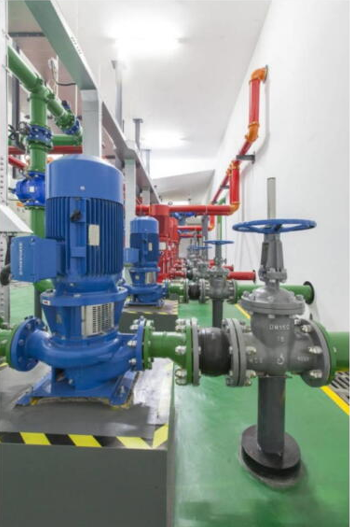

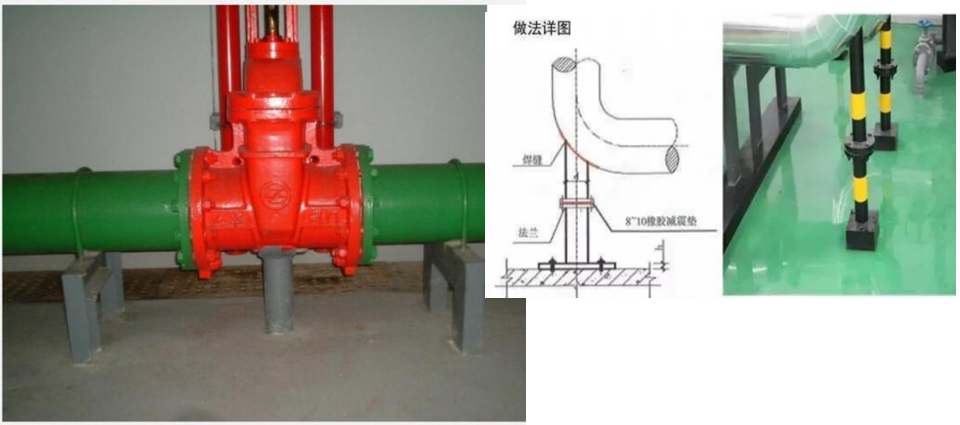

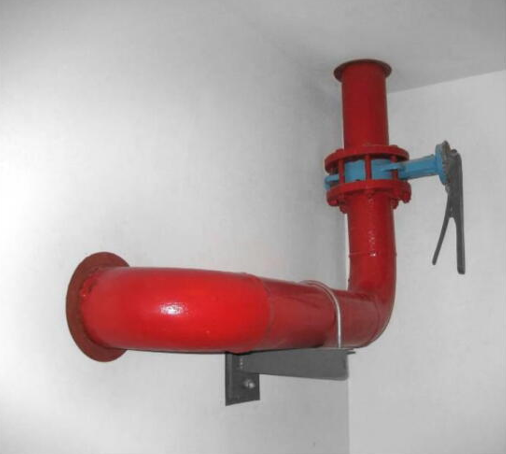

设备房阀门制作顶托式支架，并做水泥护脚。

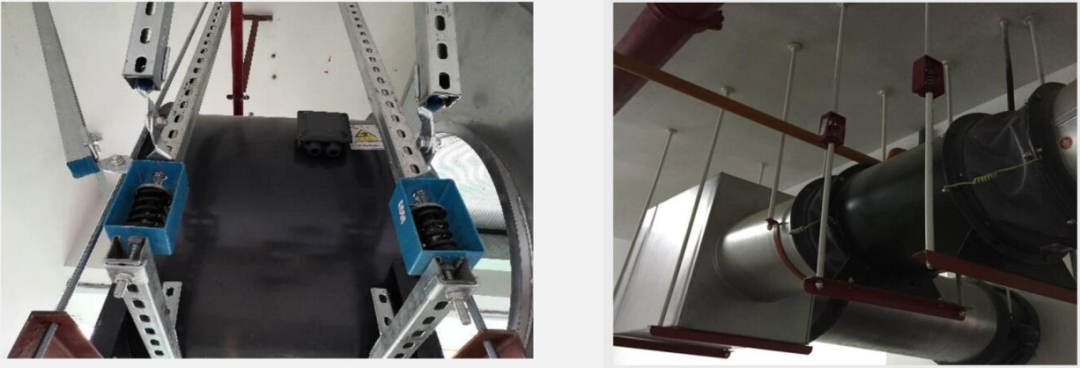

吊装风机安装注重细节：支架制作统一、安装一致，型钢、弹簧器朝向一致、吊杆长度一致，软接松紧适度长度一致。

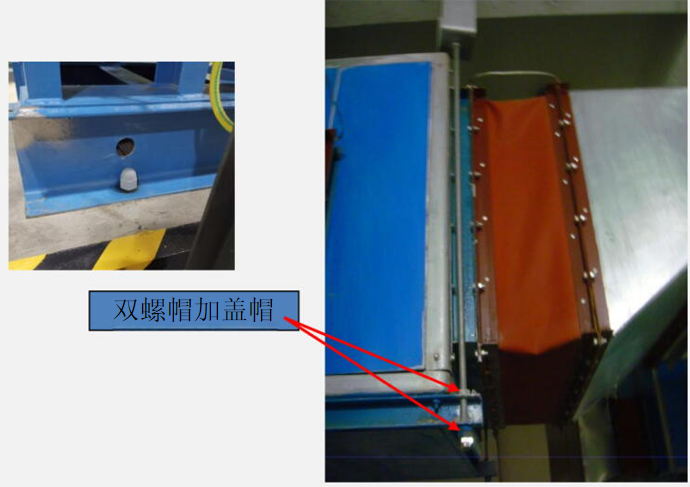

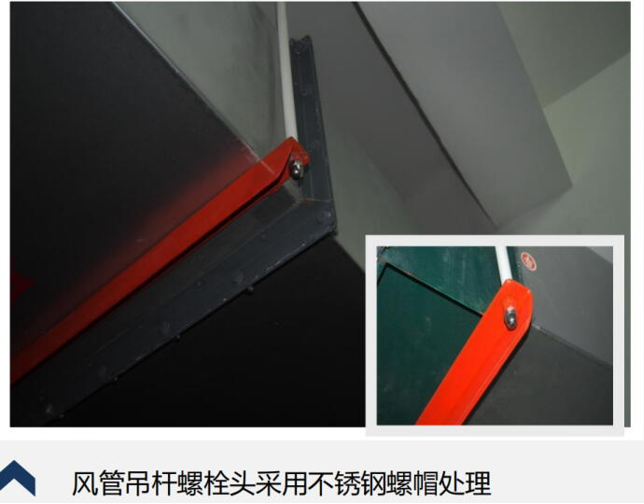

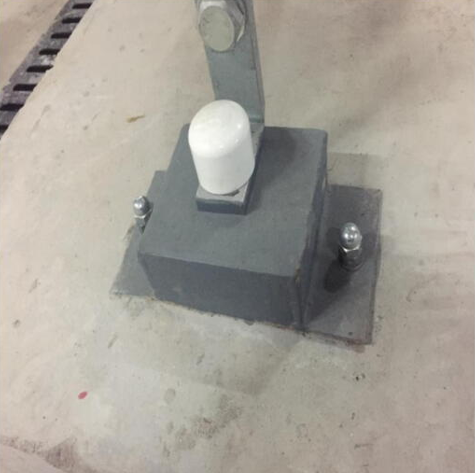

支架、基础上螺栓螺母的处理
