①刚性防水套管可分为A型、B型、C型三种型号。A型适用于钢管或PVC管，B型和C型适用于铸铁管。

②适用于钢管的刚性防水套管主要由钢制套管、止水翼环、封口环组成。钢管外面焊接一道止水翼环，迎水面设有封口环，再外层涂有防水层，管材与套管之间的间隙一般灌注发泡聚氨酯，室内侧用水泥砂浆封堵，具体安装示意图如下。

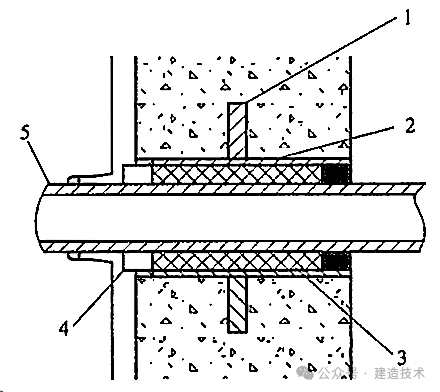

刚性防水套管安装示意图

图中，1–止水翼环；2–钢制套管；3–发泡聚氨酯；4–封口环；5–管道

③刚性防水套管主要用于有可能有水渗漏，而要求又比较高的结构墙、板位置，如地下室的外墙和屋面的楼板等处。

①柔性防水套管可分为A型和B型，A型适用于建筑物的内墙，B型适用于建筑物的外墙。

②柔性防水套管主要由钢制套管、止水翼环、法兰压盖、密封圈等部分组成。具体安装示意图如下。

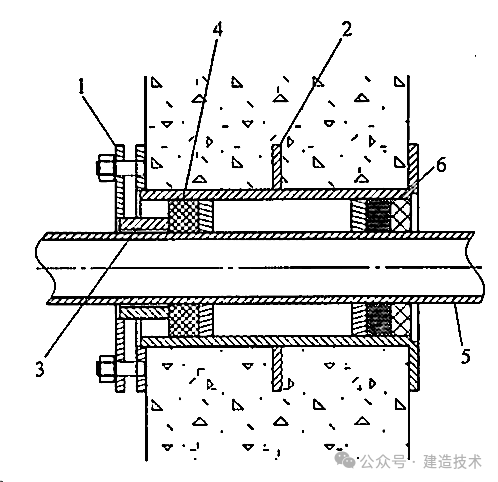

柔性防水套管安装示意图

1-紧固螺栓；2-止水翼环；3-法兰压盖；4-密封圈；5-管道；6-钢制套管

钢管外面焊接3道止水翼环，内部有挡圈、密封圈，外面再做一道法兰压盖，压盖和套管利用螺栓连接，螺栓越紧密封圈越大，越不易漏水。

③柔性防水套管具有较严密的防水性能以及抗震、抗沉降等优点，一般用在消防水池、饮用水池、污水处理池、城市管廊、地下管道、石油化工、城市建设等的管道建设中。
