电线电缆中有单芯和多芯之分，会有不了解的电气设计人员有疑问，3+2芯和4+1芯，看着都是5芯，那这两者到底有没有区别？又应该如何选择呢？下面就给大家讲一讲电线电缆3+2和4+1的区别与选型。
1#
电线电缆3+2和4+1有哪些区别？
电线是由一根或几根柔软的导线组成，外面包以轻软的护层；
电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。

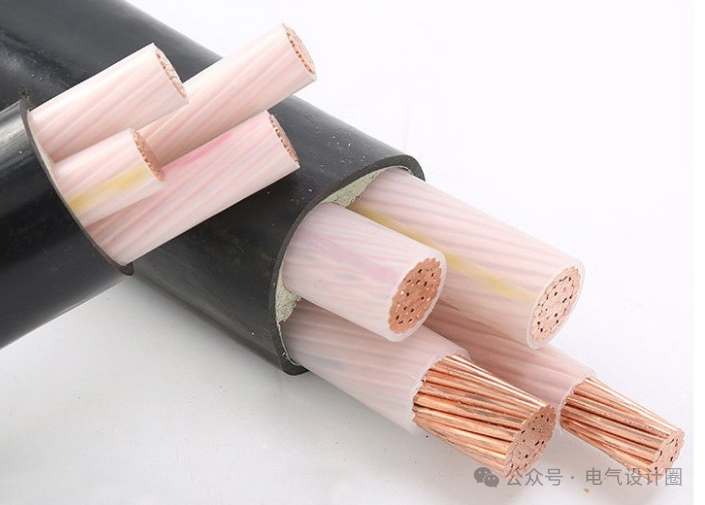

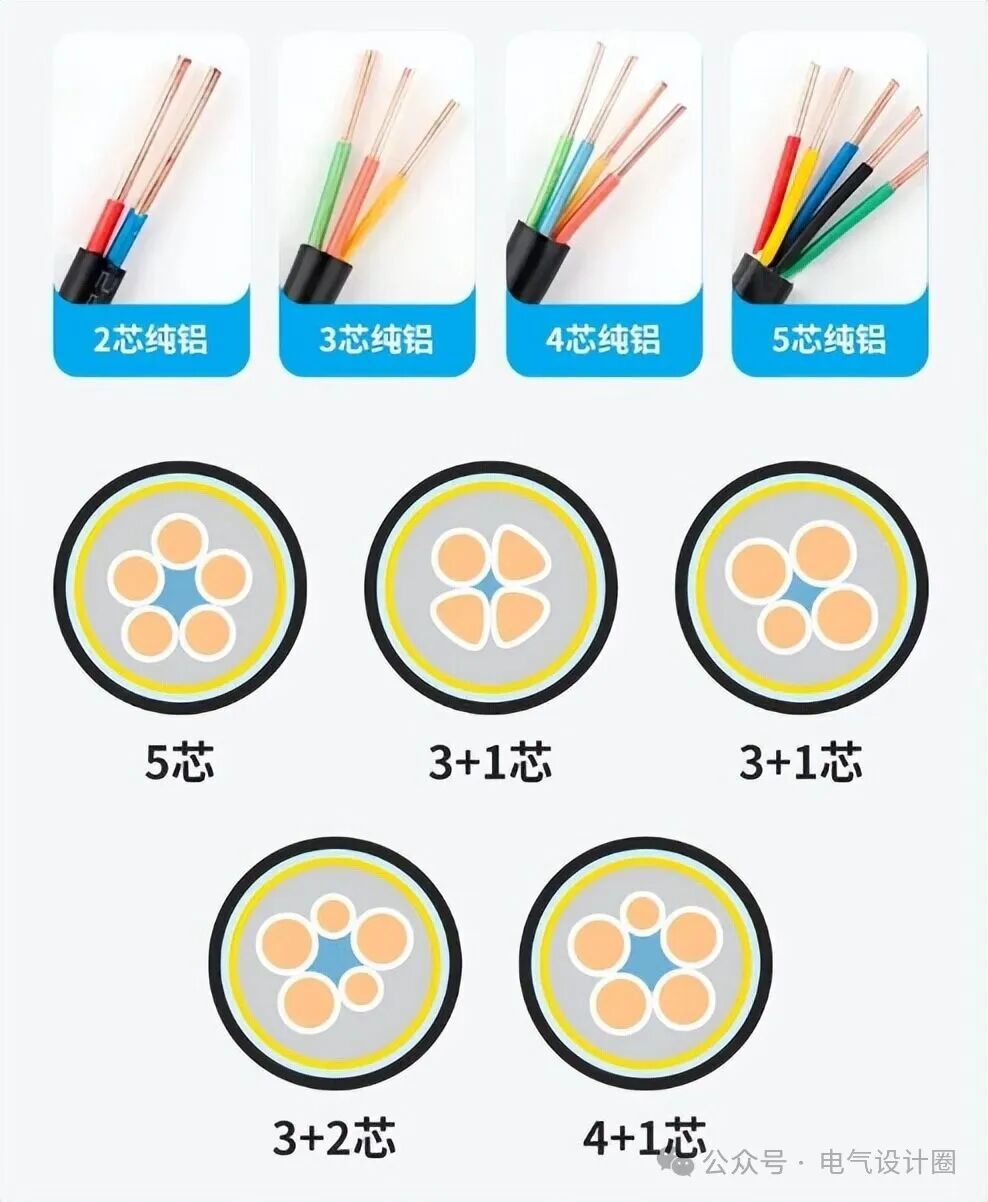

电缆上的3+2和4+1表示一根电缆线的芯数，一根电缆里面有相互绝缘的2条或3条、3+2条、4+1条线、5条线，分别叫2芯或3芯、3+2芯、4+1芯、5等芯线。
下面以电力电缆YJV为例：
1、YJV 3+2芯
3+2电缆的3就是三根相线（L1，L2，L3相线，这三条线直径最大）线的直径一样大，2就是零线和PE线，一条线用于接零线（N中性线，这条直径相对L1，L2，L3小）、一条线用于接接地线（PE接地保护线，这条直径相对L1，L2，L3也小）。
2、YJV 4+1芯
4+1电缆的4就是三根相线和零线的直径一样大，1就是PE接地线单独是一个直径；4+1 就是一条电缆由4条线，其中一条线用于接火线（L1相线），一条线用于接零线（N中性线），一条线用于接接地线（PE接地保护线）也行。
哪种情况下选择3+2或4+1型电缆？
《民用建筑电气设计标准》GB 51348-2019实施后，审图老师、消防审查等原因，画图佬较多项目采用4+1型电缆，没有采用3+2型电缆，完全没必要，且造成了较大的资源浪费。
《民用建筑电气设计标准》GB 51348-2019第7.4.5.1条第2点如下:
2 三相四线制电路中，相导体截面积大于16mm2（铜或 25mm2（铝/铝合金）且满足下列全部条件时，中性导体截面积可小于相导体截面积：
1）在正常工作时，负荷分配较均衡且谐波电流（包括三次谐波和三次谐波的奇数倍）不超过相电流的15%；
2）对TT或TN系统，在中性导体截面积小于相导体截面积的地方，中性导体上应装设过电流保护，该保护应使相导体断电但不必断开中性导体。
注：当中性导体的截面积不小于相导体的截面积，且在中性导体中的电流预期不会超过相导体的电流值时，中性导体上不需要装设过电流保护。 在这两种情况下，中性导体应受到短路保护。
在三相平衡系统中，有可能存在谐波电流，影响最显著的是三次谐波电流。三次谐波电流在中性导体中星现3倍叠加。选择导体截面时，应计人谐波电流的影响。
当谐波电流大于15%时，中性导体的截面不应小于相导体的截面。例如以气体放电灯为主的照明线路、变频调速设备、计算机及直流电源设备等的供电线路。此种情况下，选用4+1型电缆。
综上，小结如下：
1、选用4+1电缆：
谐波电流≥15%（如LED照明、变频调速设备、计算机及直流电源设备等的供电线路）；
2、选用3+2电缆：
除1之外的各种情况，如工频水泵、风机等。
