1、编制原则
在底图基础上，将设计变更、图纸会审、技术核定单相应的修改内容反映到图纸上。
2、编制方式

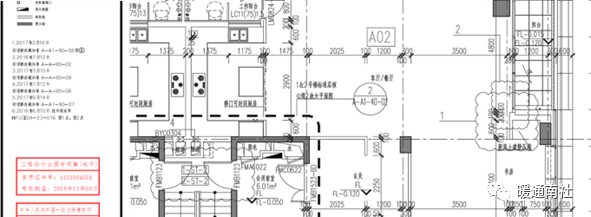

（1）修改的部分需用云线标出，并标序号，对应的修改依据可在图纸右上角空白处书写。

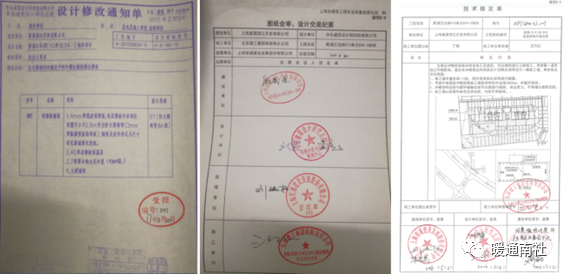

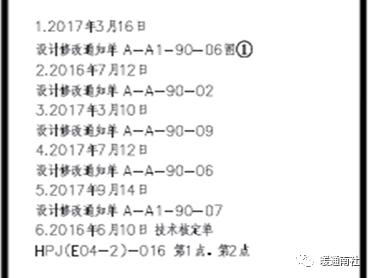

（2）修改依据的编写方式：根据×年×月×日+设计修改通知单（图纸会审、技术核定单）+编号+第几条。

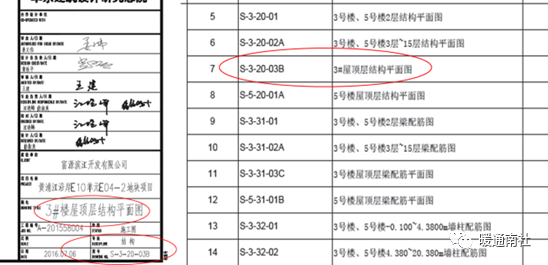

（3）图纸中的图名、图号应与图纸目录中完全一致。
（4）图纸目录中的图纸数量应与实际图纸完全一致。
（5）竣工蓝图须与数字化图纸完全一致。
二、数字化竣工图签章

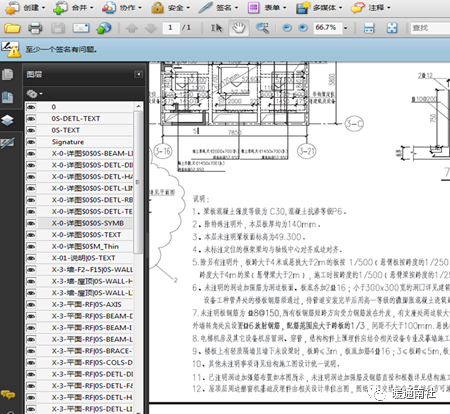

1、将编制完成的CAD版本的数字化竣工图，转化成PDF格式，转化成PDF格式后，原图层不能缺少（转化时选DWG TO PDF，不选adobe）。

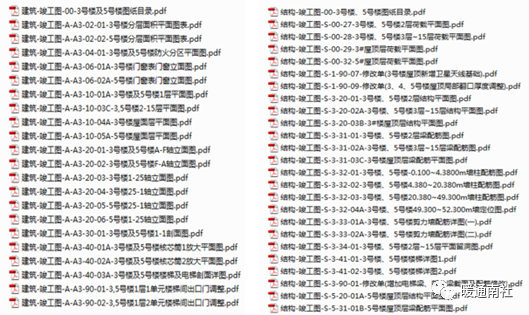

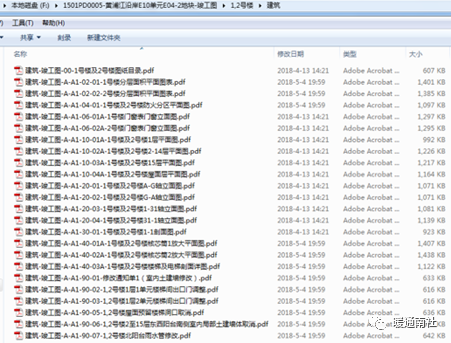

2、转化完成后，PDF图纸的命名：专业–竣工图–图号–图名。
特别注意：图名命名与电子图纸目录清单的文件名必须完全一样！
3、数字化竣工图的签章
（1）电子印章的办理：登录上海市住房和城乡建设管理委员会官网，建设管理→图纸数字化和白图交付→电子印章办理指南，填好相应申请表格，带好相应资料，去浦东新区市民中心三楼办理。（施工单位需办项目经理和单位章；监理单位需办总监和单位章）。
（2）图纸盖章：

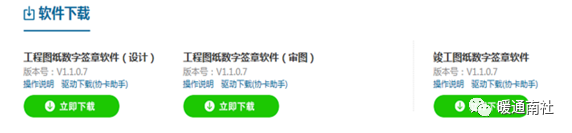

a、竣工图纸数字签章软件、驱动下载：

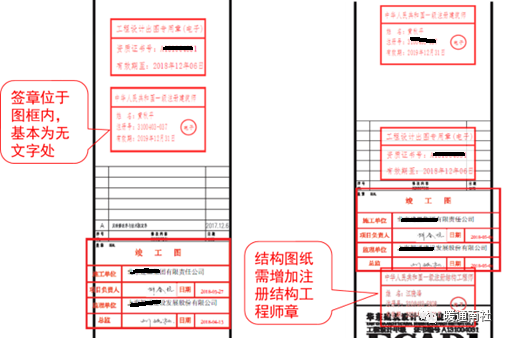

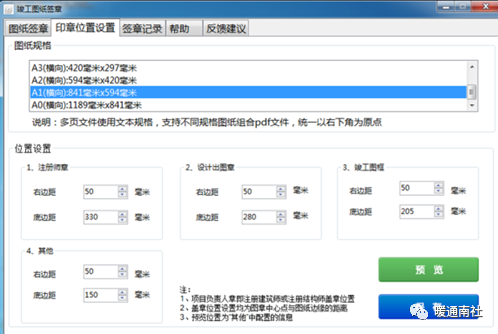

b、签章位置：尽可能图纸右下角或在图框内，并少压文字；签章位置可在竣工图纸签章软件中设置、调整。

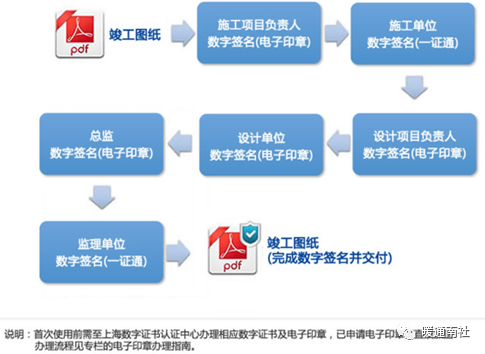

c、竣工图纸数字签章流程：
d、数字化竣工图的结构图纸，设计院必须另行加盖一级注册结构工程师电子印章。
e、专业分包的数字化竣工图纸，施工单位也应申请项目负责人和单位的电子签章；设计负责人若无一级注册章，应申请个人章，签章时选择栏内选“其它”，其余盖章形式及顺序相同。
f、另外设计院提供的各专业的设计文本和计算书，均应盖设计出图章和设计负责人章，结构专业加盖注册结构工程师章，盖章时设计院可选择首尾页盖章。
三、数字化光盘的整理

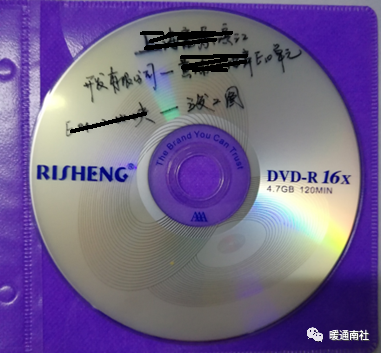

1、电子图纸存储光盘的命名：建设单位全称–项目工程全称–竣工图。

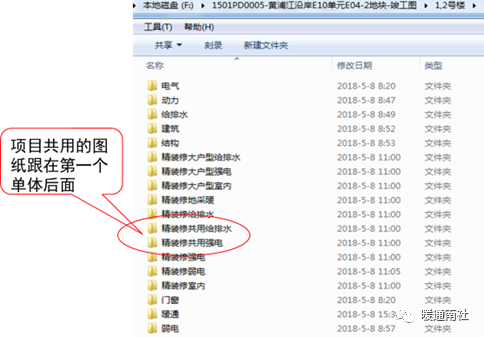

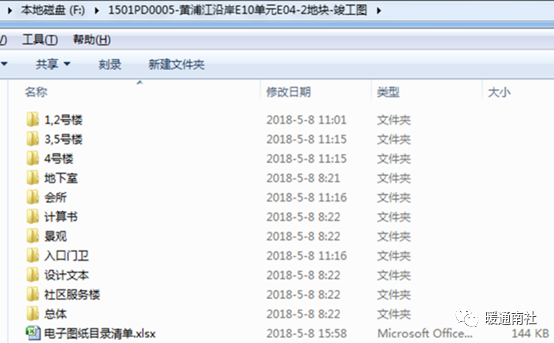

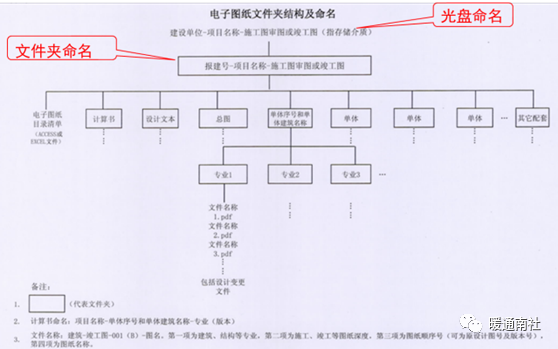

2、电子图纸文件夹的结构组成及命名：
（3）各个单体里面再分专业
（4）专业后面直接为图纸

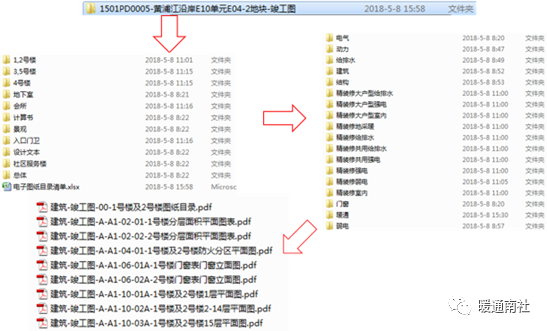

（5）文件夹内容组成的路径必须为：
文件夹→单体、计算书、设计文本、目录清单等→专业→PDF图纸。
3、计算书的命名：项目名称–单体–专业。
4、设计文本的命名：文本–专业

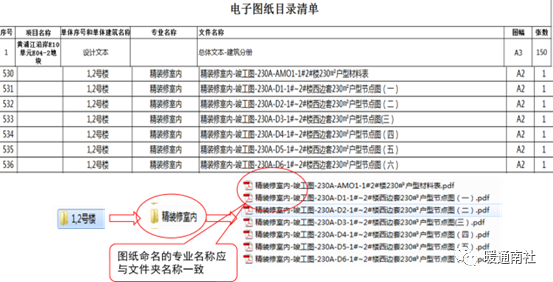

5、电子图纸目录清单的编制：
（1）电子目录清单中的单体名称、专业名称、文件名称应与相应的文件夹名称、PDF图纸名称完全一致。
（2）电子目录清单中的文件名称必须与相应的PDF图纸名称完全一致，编制时应采取复制、粘贴的操作。目录清单中文件名顺序与图纸排列顺序一致。
四、电子图纸编制注意重点
1、CAD画图时，修改处用云线圈出，修改依据书写格式正确，需对应；修改文件上的修改内容应到位，无遗漏。
2、图名、图号（版本号）应与图纸目录完全一致，对应的纸质竣工图也应一致。
3、CAD转化成PDF文件，PDF文件应有相应的图层。
4、结构图纸应有注册结构工程师电子签章，计算书、设计文本首尾页设计单位应签章。
5、PDF图纸的命名方式应正确。
6、文件夹的建立路径为：大文件夹（报建号–项目名称–竣工图）→单体、计算书等→专业→图纸（其中、计算书、设计文本文件夹后不分专业文件夹，直接图纸）。
7、电子图纸目录清单中的文件名必须与PDF图名完全一致，采取复制、粘贴的操作方式。
