民用建筑40*4接地埋地扁钢从什么时候开始禁用热镀锌?该用什么?

一、早期准用热浸镀锌钢材的规范依据

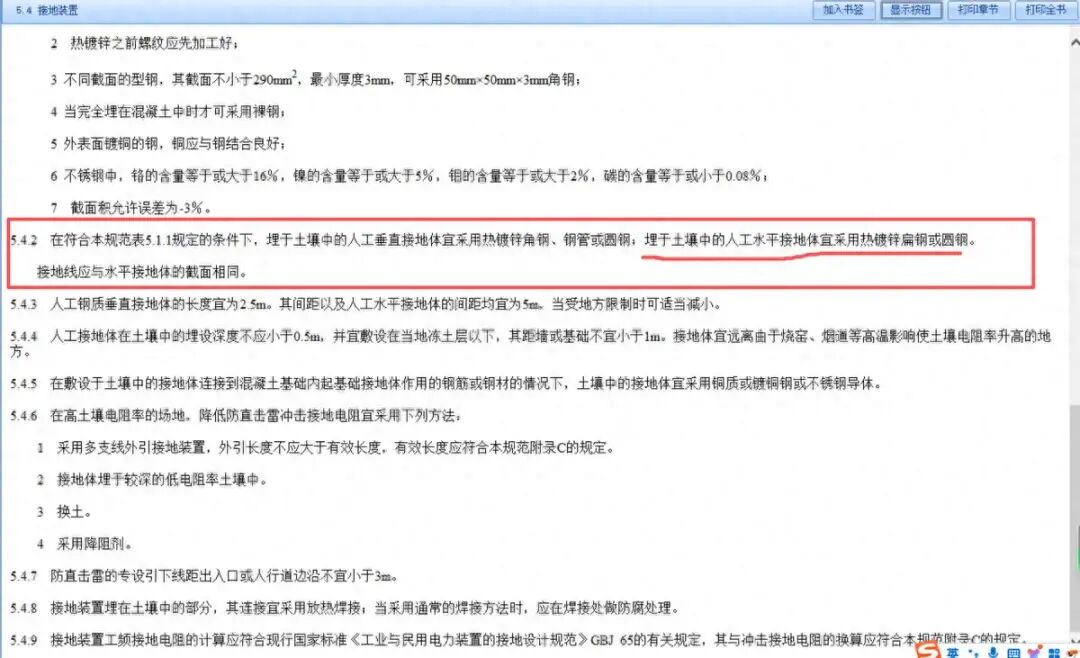

《建筑物防雷设计规范》GB 50057-2010的5.4.2条规定埋于土壤中的人工垂直接地体宜采用热镀锌角钢、钢管或圆钢;c宜采用热镀锌扁钢圆钢

二、禁用热浸镀锌钢材的起始时间及规范依据

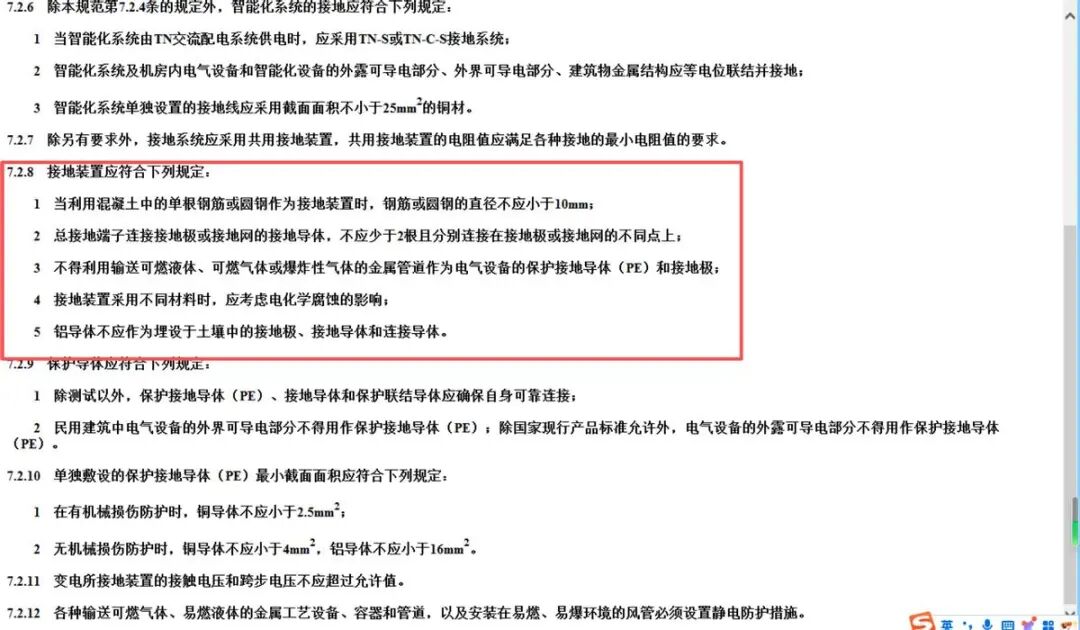

1.《建筑电气与智能化通用规范》GB 55024-2022,第7.2.8条第4款; 接地装置采用不同材料时,应考虑电化学腐蚀的影响;

该要求被列为强制性条文(强条),审图机构自2023年起严格执行。

条文解释:7.2.8  本条对接地装置提出了要求。

    1  当共用接地装置含有建筑物防雷的接地装置功能,且利用建筑混凝土中的钢筋或圆钢作为接地装置,不仅可以节省投资和占地,而且接地极寿命长,接地电阻值低。当采用敷设在钢筋混凝土中的单根钢筋或圆钢作为防雷装置时,应确保其有足够的机械强度和耐腐蚀性,因此规定钢筋或圆钢的直径不应小于10mm。条款中钢筋一般指螺纹钢,圆钢一般指非螺纹钢。

    2  为了保证接地可靠,要求有不少于两根导体在不同地点与接地网或接地极连接。

    3  为保证安全,避免出现燃烧、爆炸等事故,不得利用输送可燃液体、可燃气体或爆炸性气体的金属管道作为电气设备的保护接地导体(PE)和接地极。

4  接地装置中采用不同材料时,应考虑电化学腐蚀对接地产生的不良影响。为了防止电化学腐蚀,当利用建筑物基础作为接地装置时,埋在土壤内的外接导体应采用铜质材料或不锈钢材料,不应采用热浸镀锌钢材

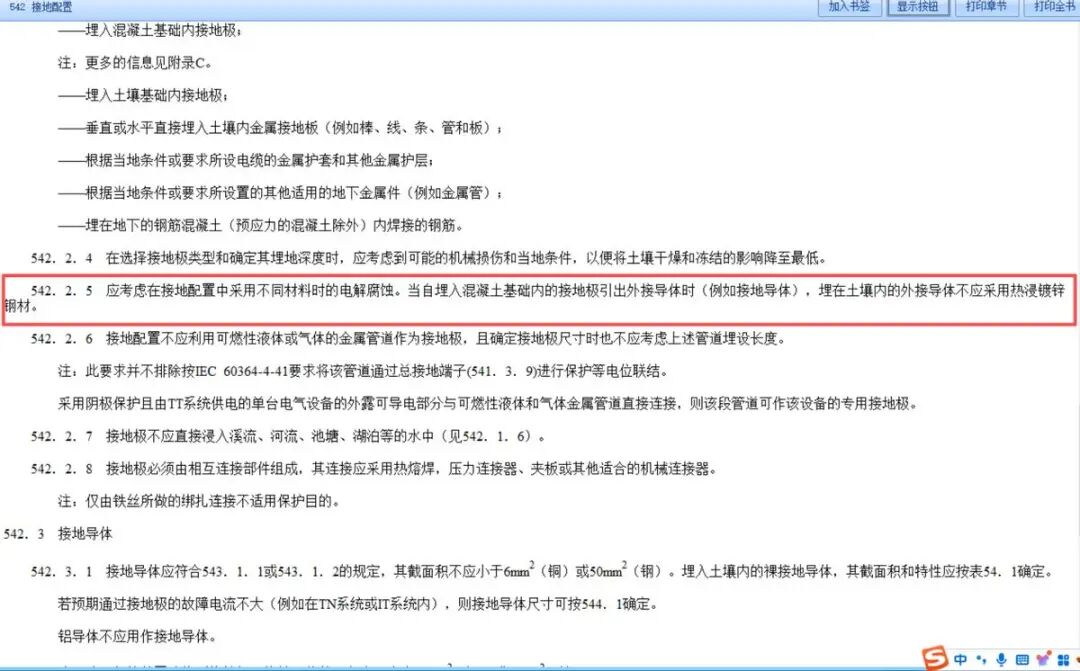

2.《低压电气装置 第5-54部分》GB/T 16895.3-2017,第542.2.5条:  应考虑在接地配置中采用不同材料时的电解腐蚀。当自埋入混凝土基础内的接地极引出外接导体时(例如接地导体),埋在土壤内的外接导体不应采用热浸镀锌钢材

3.《民用建筑电气设计标准》GB 51348-2019,第12.5.6条为了防止电化学腐蚀,要求埋在土壤内的外接导体不应采用热浸镀锌扁钢。

第12.5.6  人工接地装置的防腐蚀设计,应符合下列规定:

    1  计及腐蚀的影响,接地装置的设计使用年限宜与整个工程的设计使用年限一致;

    2  接地装置的防腐蚀设计,宜按当地的腐蚀数据进行;

    3  接地装置可采用钢材,但应采用热镀锌,镀锌层应有一定厚度,接地导体(线)与接地极或接地极之间的焊接点,应涂防腐材料;

    4  当自埋入混凝土基础内的接地极引出接地导体时,埋在土壤内的外接导体不应采用热浸镀铸钢材;

    5  在腐蚀性较强的场所,应适当加大接地装置的截面积。

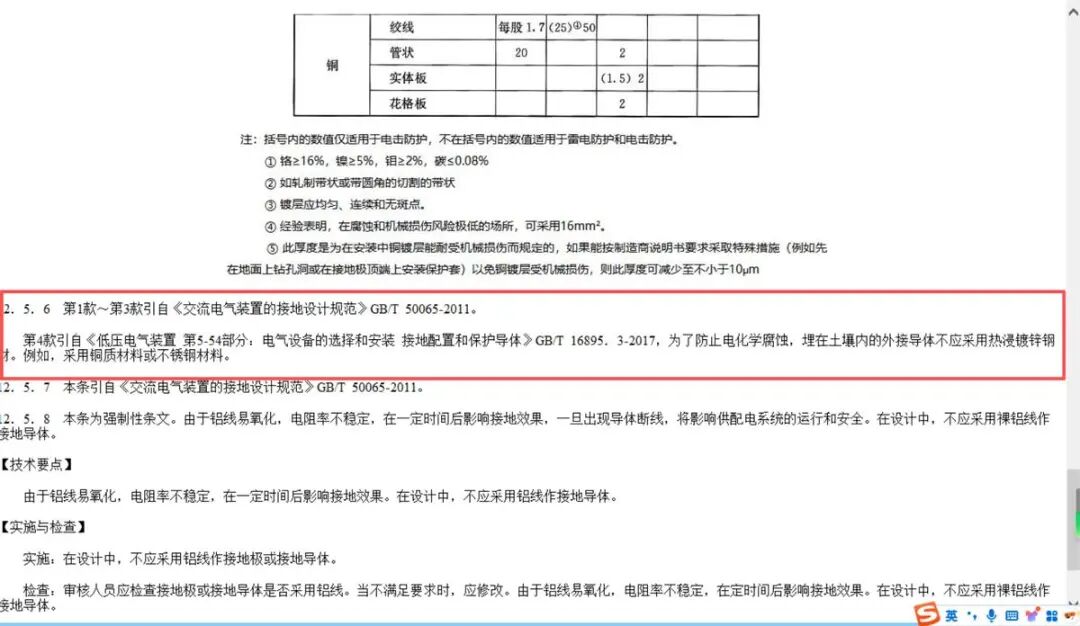

12.5.6条文说明:为了防止电化学腐蚀,埋在土壤内的外接导体不应采用热浸镀锌钢材。例如,采用铜质材料或不锈钢材料。
