GB50242-2002《建筑给排水及采暖工程施工质量验收规范》
4.4.6 立式水泵的减振装置不应采用弹簧减振器。
立式水泵：立式水泵是一种泵轴垂直于地面安装的离心泵，由泵体、叶轮、轴承、密封装置等部件组成。其工作原理基于叶轮高速旋转产生的离心力，将液体从轴向吸入后经径向加压排出。典型应用包括建筑供水、消防系统、工业循环水等场景。
弹簧减振器：一种通过弹簧的弹性变形吸收振动能量的装置。其特点为固有频率低（通常5Hz以下）、承载能力高，但阻尼比小（仅约0.005），易传递低频振动并引发共振。
本条文明确禁止立式水泵采用弹簧减振器，核心目的是：
1. 避免共振风险：立式水泵的振动频率常处于低频范围（5-15Hz），与弹簧减振器的固有频率接近，易引发共振放大效应，导致振动能量传递至建筑结构。
2. 控制垂直振动传递：立式水泵的振动方向以垂直为主，弹簧减振器在此方向上的阻尼性能不足，无法有效衰减振动。
3. 保障设备与建筑安全：长期振动可能引发水泵基础松动、管道接口泄漏，甚至影响建筑结构稳定性。
低频共振：弹簧在固有频率附近会放大振动幅度，导致立式水泵振动加剧。实测数据显示，共振时振幅可增加3-5倍。
阻尼不足：无法快速消耗振动能量，尤其在启停阶段易产生余振，影响水泵运行稳定性。
垂直刚度不匹配：立式水泵的垂直载荷较大，普通弹簧减振器的垂向刚度设计难以适配，易导致支撑失效。

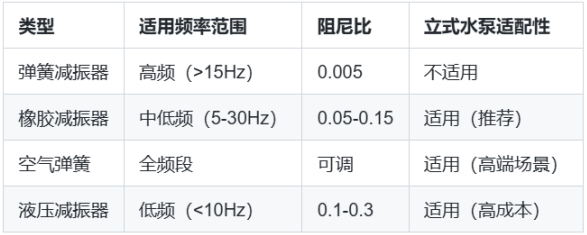

橡胶减振器：首选方案，需选择垂向刚度≥3kN/mm、阻尼比≥0.1的型号，并配合惰性块增大质量。
空气弹簧：适用于精密场所（如医院、实验室），通过气压调节实现主动隔振，但需定期维护气源系统。
（1）基础处理：浇筑厚度≥200mm的混凝土惰性块，质量比为水泵的1.5-2倍，降低重心并分散载荷。
（2）减振器安装：橡胶减振器需预压30%静载荷，消除安装间隙。采用’十字对称法’布置，确保各支点受力均匀。
（3）管道隔振：水泵进出口加装橡胶软接头，支架采用弹性托架，间距≤3m。
（1）振动速度：按GB/T 29531-2013要求，额定工况下水泵轴承处垂向振动速度≤4.5mm/s。
（2）噪声限值：昼间≤55dB(A)，夜间≤45dB(A)，需使用声级计在距泵体1m处测量。
❌ 错误认知：忽视频率匹配性，仅关注额定载荷指标。
✅ 纠正：承载力达标但频率不匹配仍会导致共振，需通过公式验算：
其中fn为系统固有频率，需远离水泵工作频率的±20%。
✅ 纠正：并联会降低整体刚度，加剧振动耦合。应采用整体式橡胶隔振台座。
❌ 潜在风险：橡胶老化、螺栓松动等问题未被及时发现。
✅ 维护要求：每季度检查橡胶件龟裂（裂纹深度＞2mm需更换），每年复紧螺栓至扭矩值35-40N·m。
因弹簧减振器不利于立式水泵运行时保持稳定，故规定立式水泵的减振装置不应采用弹簧减振器。
实施中需综合考量频率匹配、阻尼特性、安装工艺等多维度因素，避免陷入’重载荷轻频率’的认知陷阱。随着智能减振技术的发展，未来或可通过实时监测系统动态调整隔振参数，实现更精准的振动控制。
电磁主动减振器：通过调节电流改变刚度，实现0.1-50Hz宽频隔振，已在数据中心精密空调系统试用。
3D打印金属橡胶：定制化网状结构提升阻尼比至0.2以上，寿命较传统橡胶提升50%。
