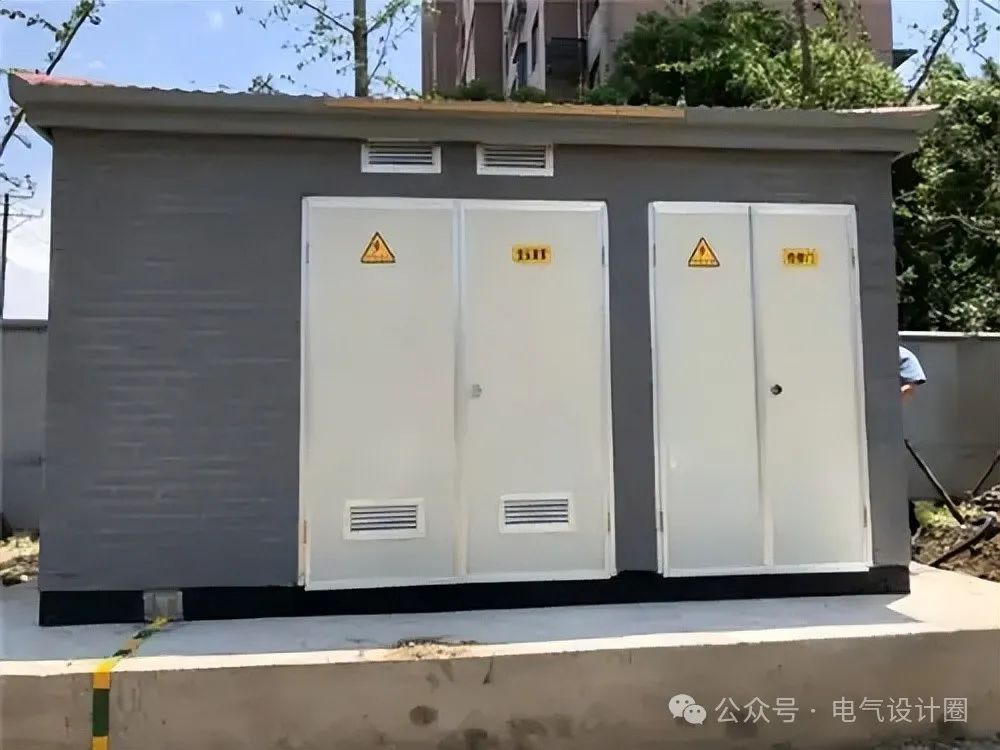

箱式变电站，简称“箱变”，就是把高压开关、变压器和低压配电设备集成在一起的电力设备。在电力系统里，接地特别重要，它不仅能保障设备和人员的安全，还能让系统更稳定地运行。不过，在设计和施工时，我们有时会忽视接地的具体做法。很多设计师在出图时，可能也没详细说明这一点。下面，我就给大家介绍一下室外箱变正确的接地方法。
> 室外箱变接地规范
1. **接地电阻要求**

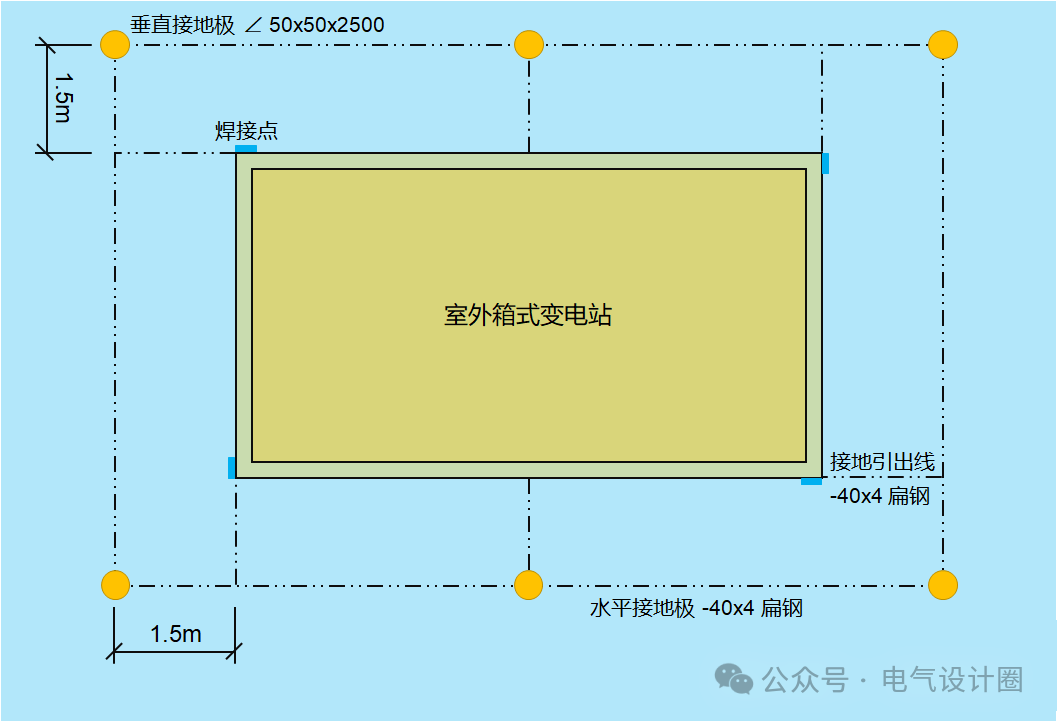

箱变的接地电阻值应不超过4欧姆。若水平接地极无法满足此要求，应增设垂直接地极以确保接地效果。
2. **埋设深度**
接地装置的埋设深度不应小于1米，以确保跨步电压的安全性。
3. **电气设备接地**
所有电气设备的外壳和底座必须与接地装置可靠连接，确保电气安全。
4. **变压器及箱变底座接地**

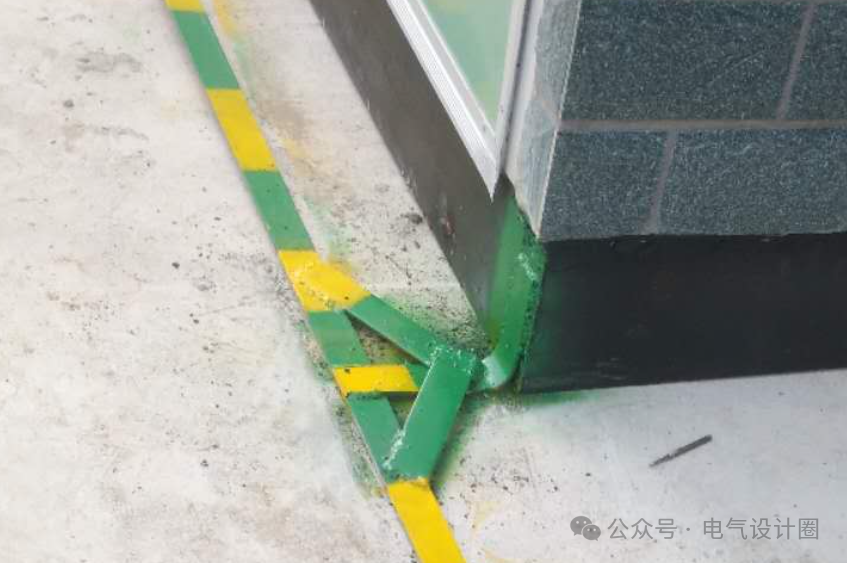

变压器底座和箱变底座应直接与接地装置连接，且每个底座的连接点不少于2处（建议在底座两端各设置一处），以保证可靠的接地效果。
5. **防腐处理**
所有接地装置应进行热镀锌处理，防止金属腐蚀，延长使用寿命。
6. **焊接要求**
接地装置的所有搭接点必须采用可靠的焊接工艺，搭接长度应为扁钢宽度的2倍或圆钢直径的6倍，确保连接牢固。
7. **通道处理**
在接地装置边缘经常有人出入的通道处，应铺设碎石混凝土路面或沥青路面，以保障人员安全。
通过以上措施，确保室外箱变接地系统的安全性、可靠性和耐久性。
