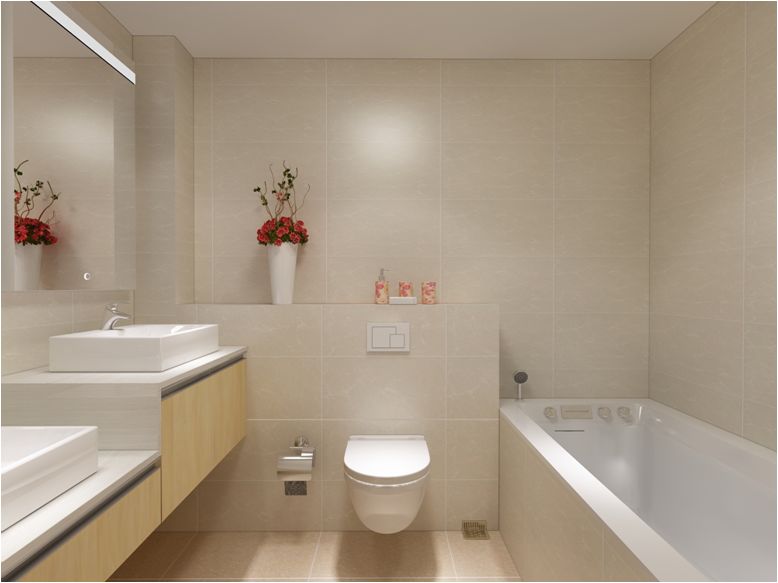

卫生间排水

当前的常规做法是两种

不降板异层排水 VS 降板同层排水

不降板异层排水

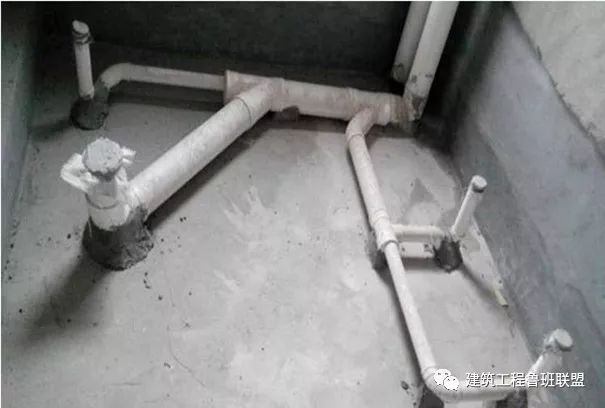

降板同层排水

同层排水正越来越广泛地取代异层排水

其最大的优点就是产权明晰

自家的问题在自家解决

器具管道可随意布置

也不存在管道噪声影响楼下等问题

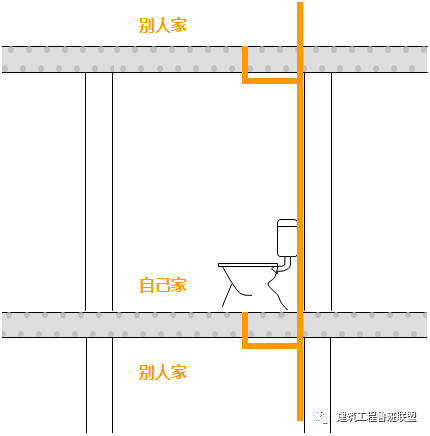

不降板异层排水

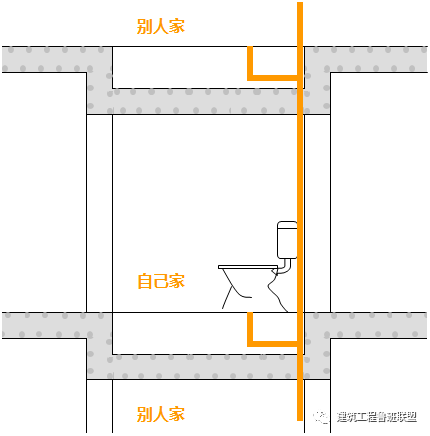

降板同层排水

但是

如果结构没有降板

还想做同层排水怎么办？

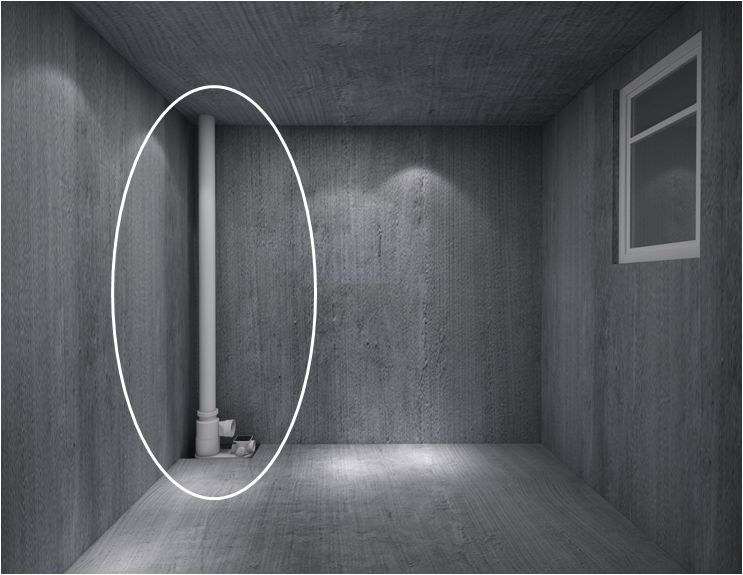

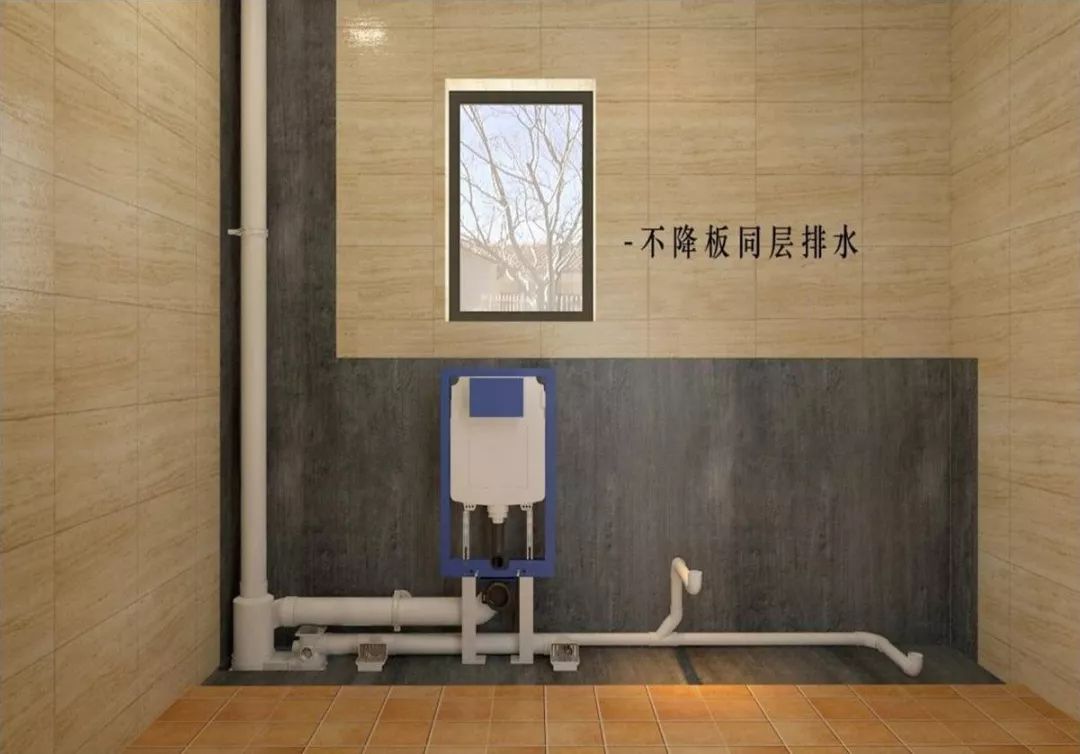

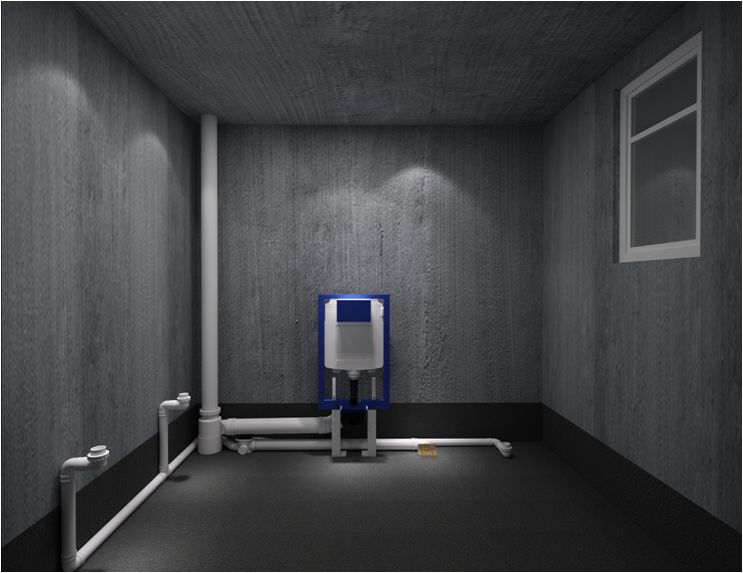

不降板同层排水

了解一下！

实际上，同层排水有三种方式：①降板式、②墙排式、③垫层式。其中，降板式就是我们最熟悉的常规方式，垫层式目前已经很少采用，墙排式就是上面视频演示的这种不降板同层排水方式。

降板式

墙排式

垫层式

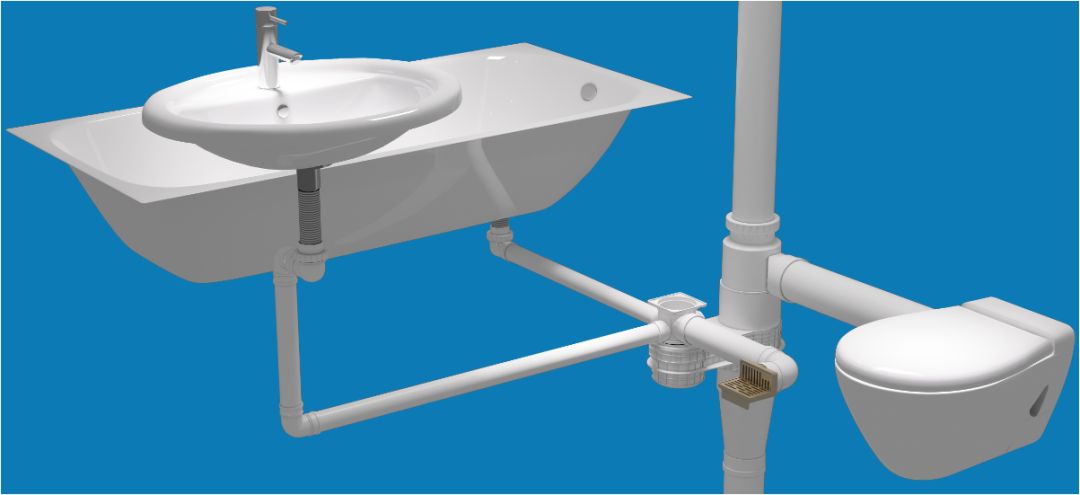

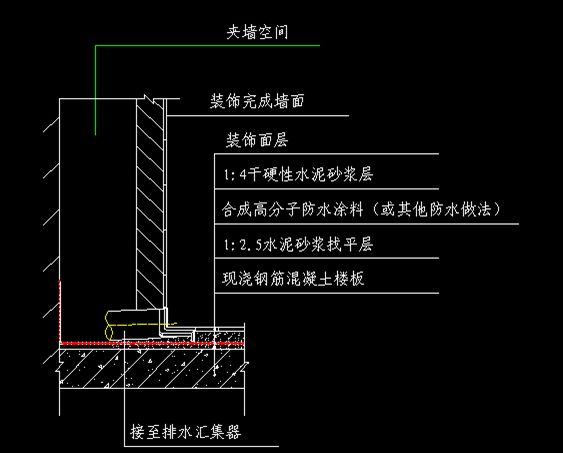

墙排式是由欧洲引入，是指卫生间洁具后方砌一堵假墙，形成一定的宽度的布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。墙排式同层排水方式要求卫生洁具选用悬挂式洗脸盆、后排水式坐便器，主要构成件为：立管、支管、排水汇集器、L型地漏、隐蔽式水箱等。

不降板同层排水设计示例

排水支管平面图

排水支管系统图

排水汇集器安装

L形不降板地漏安装

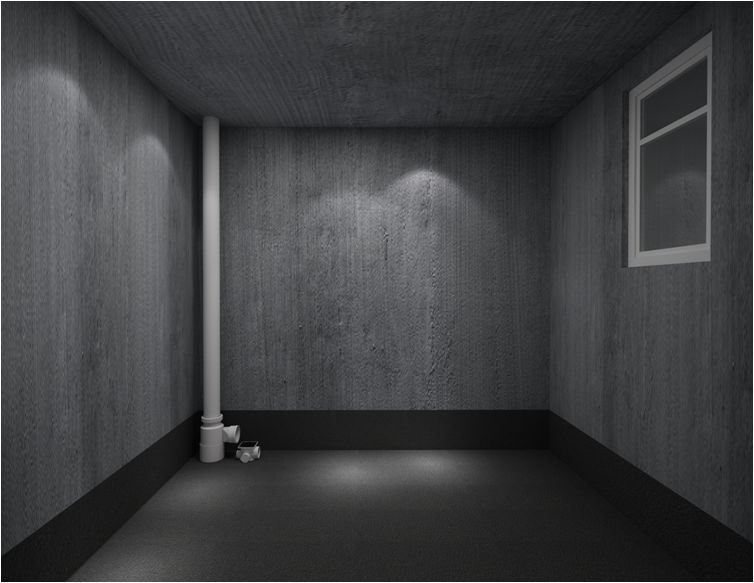

不降板同层排水施工示例

排水立管穿楼板预留孔洞450×250（特殊单立管）

安装排水汇集器、排水立管

分两次填补孔洞

找平+防水

安装排水支管、马桶支架等

铺设墙地砖、安装洁具等

不降板照样做同层排水
