施工图识读是所有工程人的必修技能之一

今天就给各位分享一下

在市政管道工程中

常见的管道材料都有哪些?

基本要求

◆具有足够的强度和一定的刚度。

◆管道内壁表面光滑，减小水流阻力。

◆具有一定的耐腐蚀能力。

◆具有足够的密闭性。

◆易加工，经济。

常用管材

1、混凝土管和钢筋混凝土管：

强度高，取材方便；抗酸碱及抗渗性差，接头多，自重大，运输中易破损。适用于土质不良地段，穿越铁路，道路时。

管口形式：承插，平口，企口。

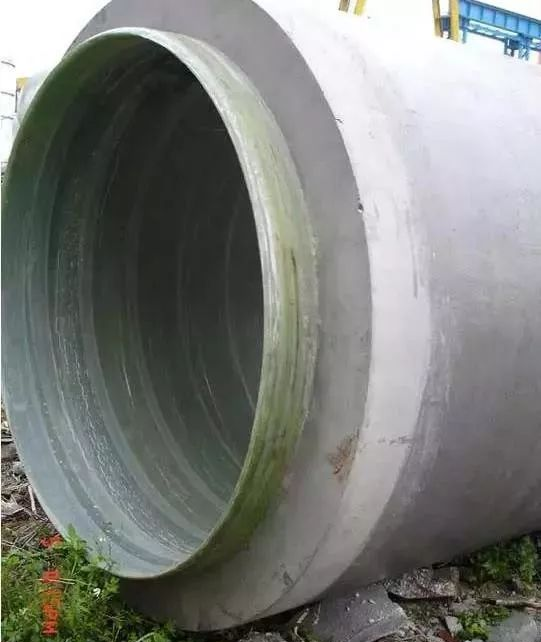

▲PCCP

▲钢筒混凝土管

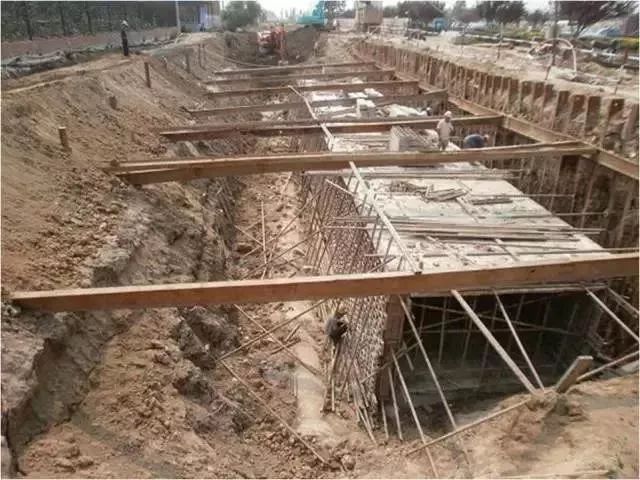

▲现浇钢筋混凝土管渠

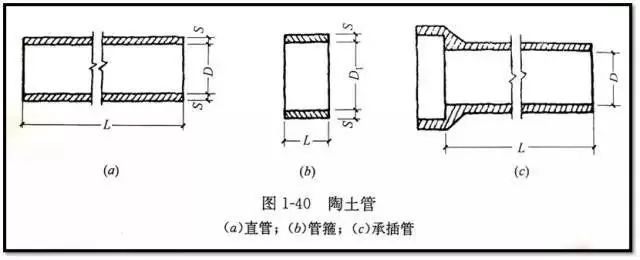

2、陶土管：

上釉后管壁光滑，抗渗，抗腐蚀；易碎，强度低。适用于排除酸性工业废水或地下水有侵蚀性时。

管口形式：承插，平口。

3、金属管：

强度高，抗渗，管壁光滑，接口少；价格高，易腐蚀。

适用于抗震等级高，地下水位高或承受高压，流砂严重或对渗漏要求特别高的地段。

管口形式：法兰，承插。

常见管材：钢管，铸铁管。

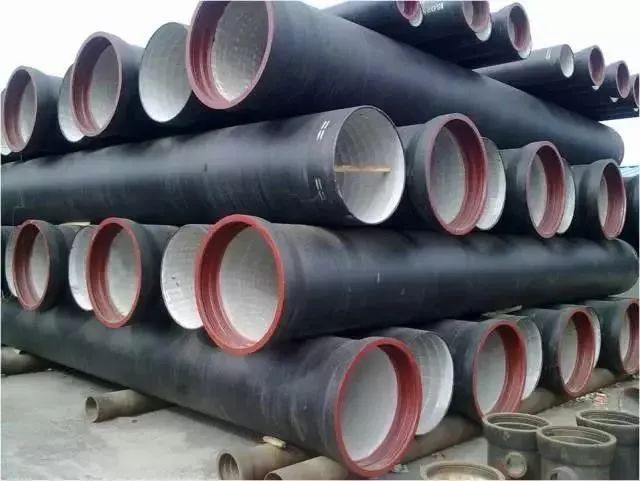

▲铸铁管

4、塑料管道：

施工方便，材质轻，内壁光滑；强度较低，刚性差，热胀冷缩大，在日照下易老化。管口连接：粘接，电熔焊接。

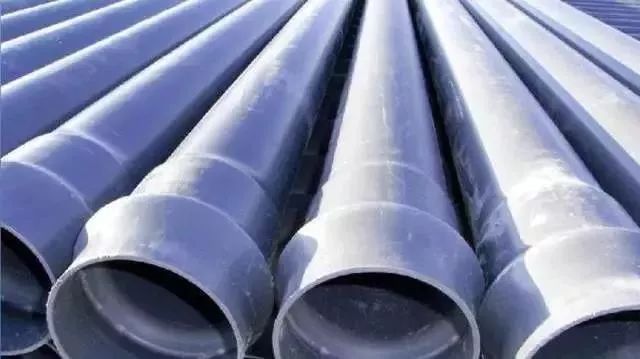

常见管材：UPVC硬聚氯乙烯，PE聚乙烯，PP聚丙烯。

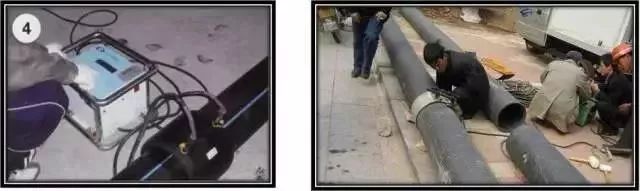

▲塑料管电熔焊接

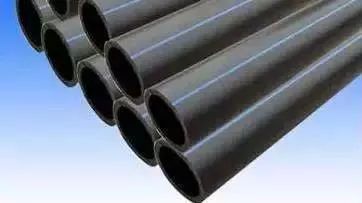

▲PE管

5、新型管材：

HDPE高密度聚乙烯，FRP玻璃钢，玻纤混凝土等。

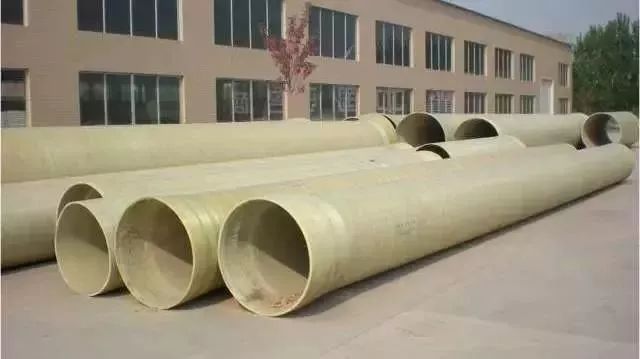

▲FRP管
