宏观上讲究秩序美，布置合理、整齐美观、横平竖直、居中对称
-
设备设施外观干净整洁，盘面油漆均匀光亮，标识清晰美观
-

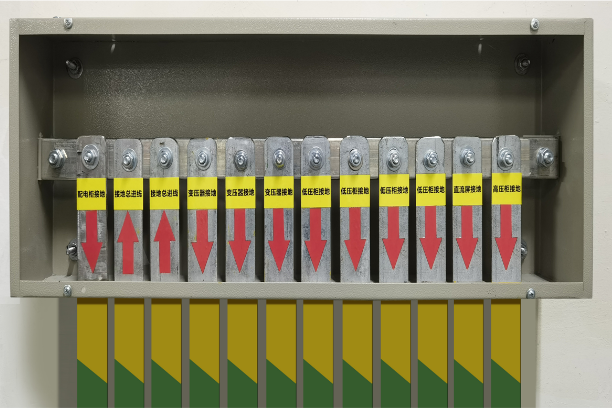

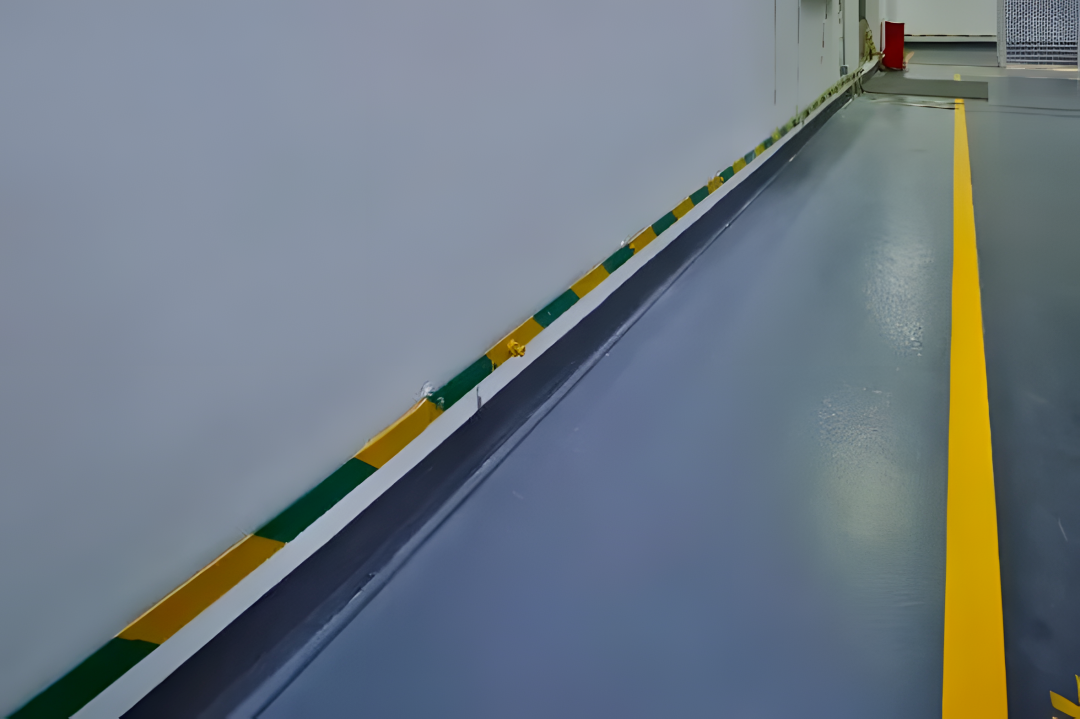

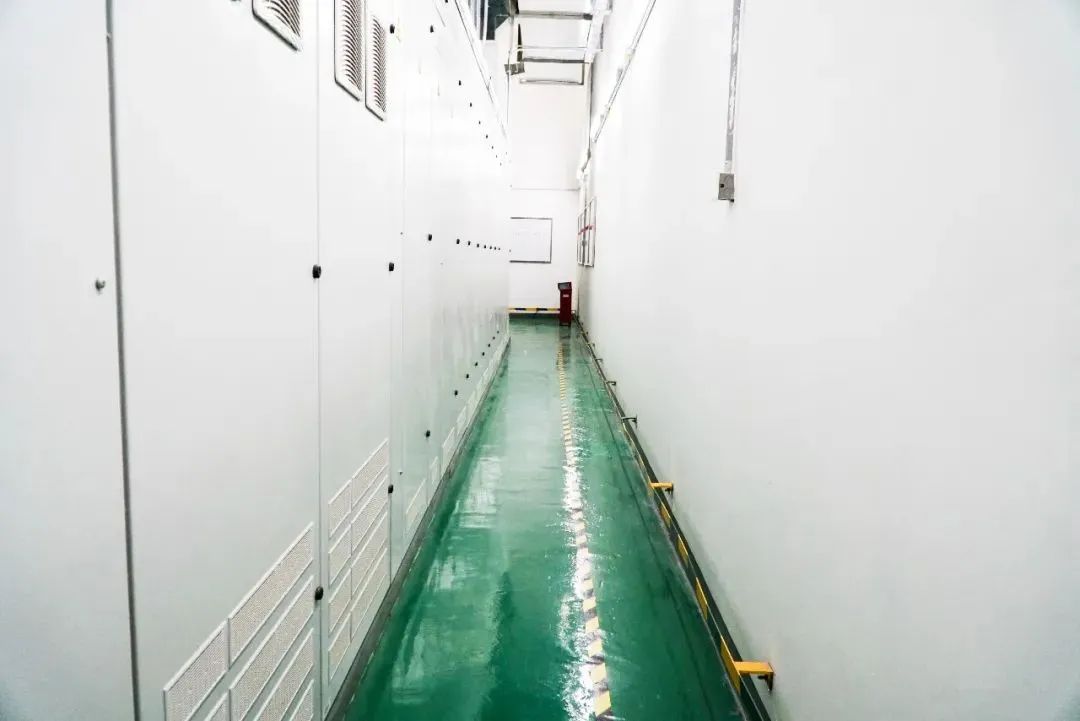

接地可靠，接地排同步于桥架柜，绝缘垫铺设规范，操作通道宽敞
-
桥架母线与配电箱柜等设施成等距离，成排成行，并与管道保持安全距离
-
灯具、开关及插座等电气终端标高一致，成排成线，灯具避开配电设备正上方

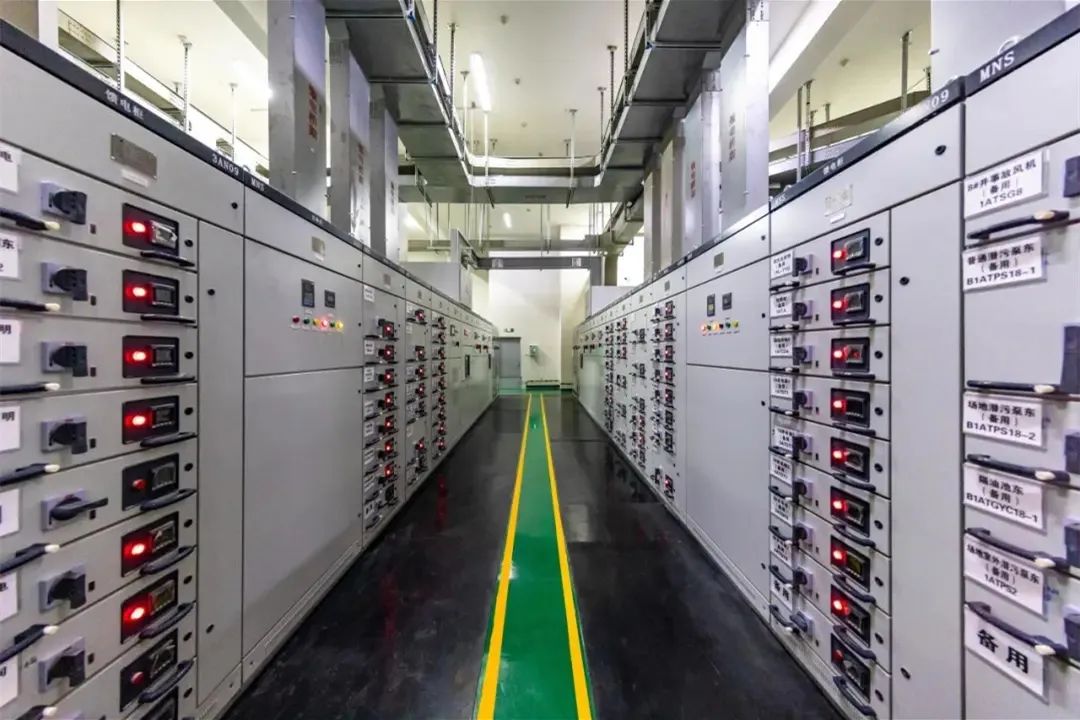

▲华西安装公司东来印象（简阳市文化体育中心）
-

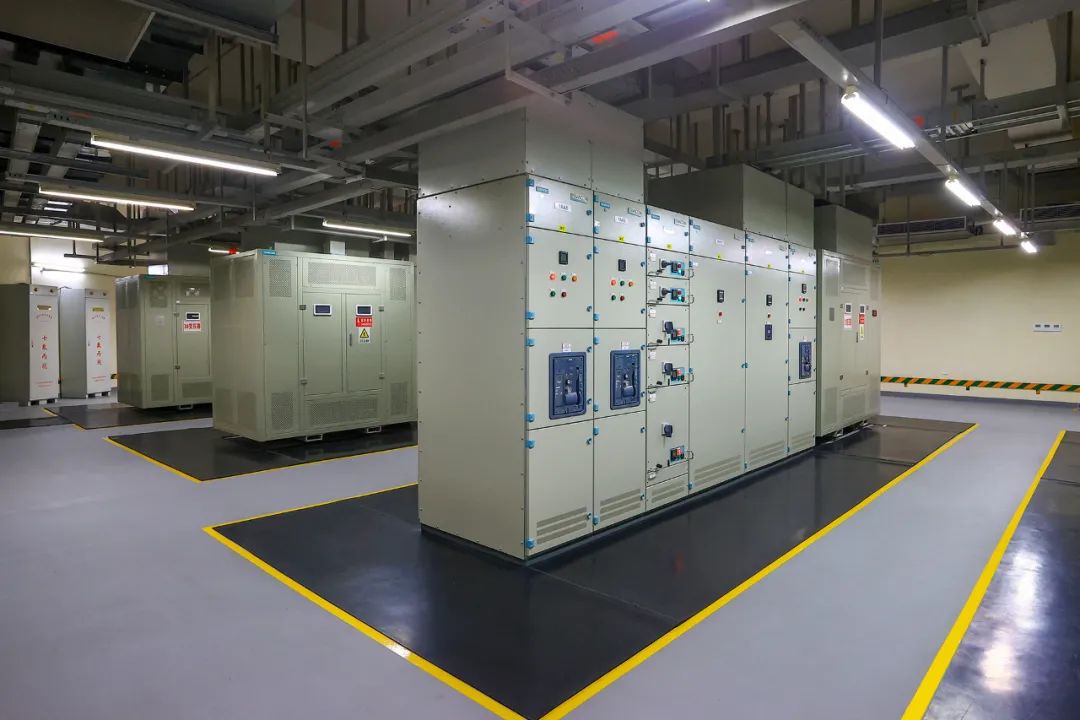

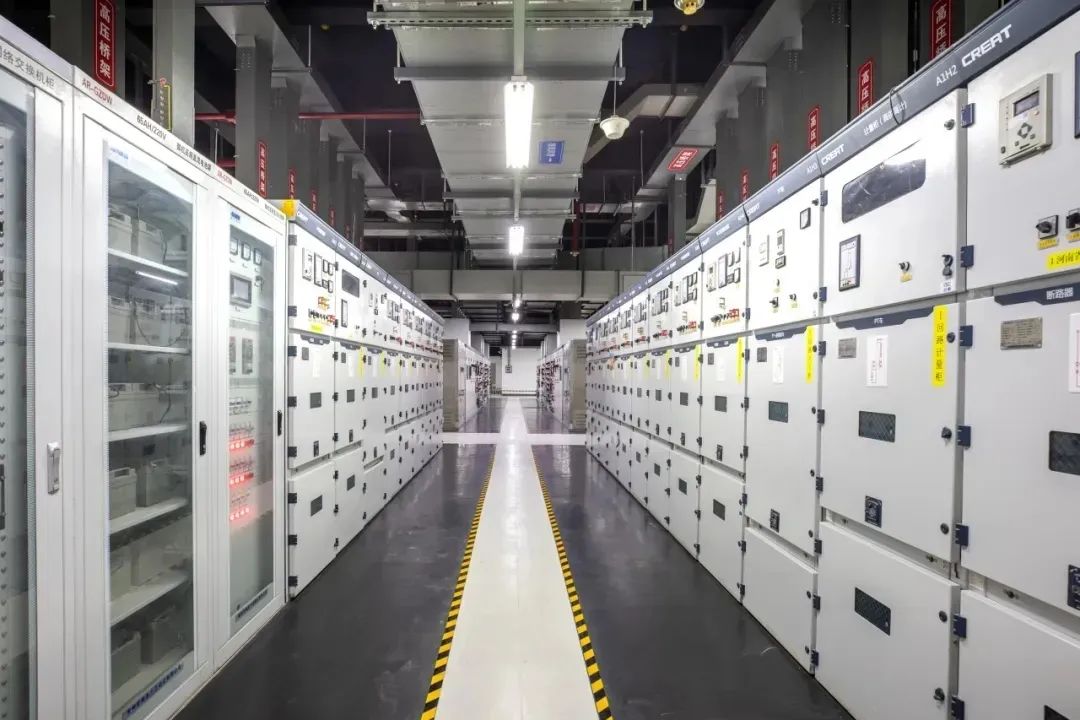

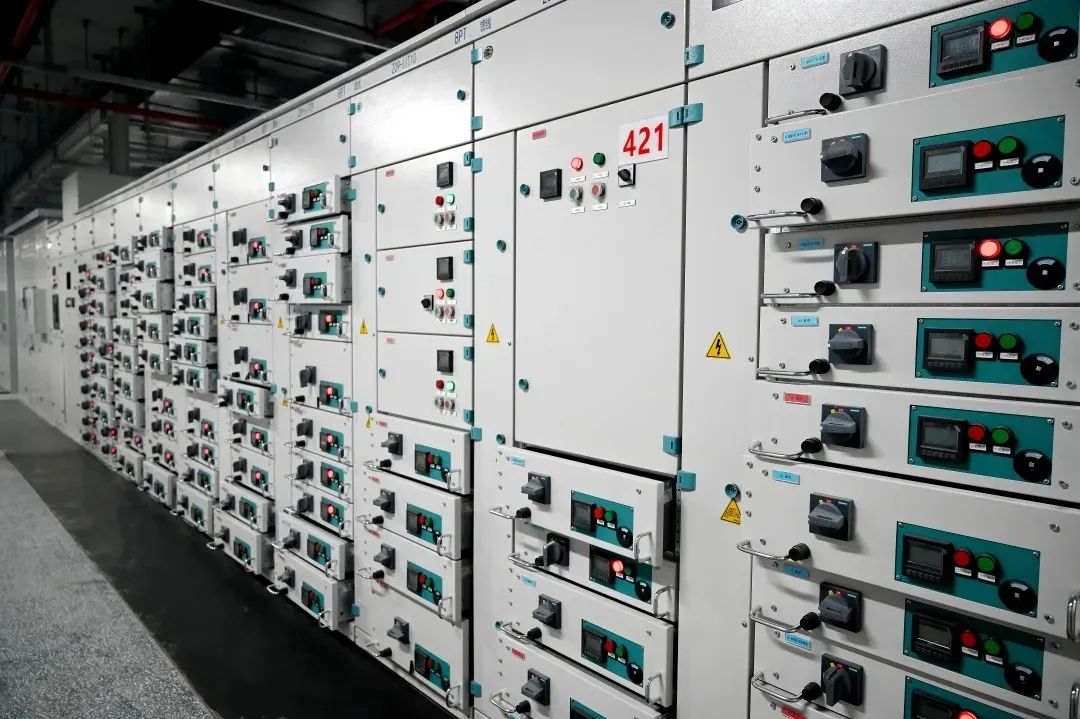

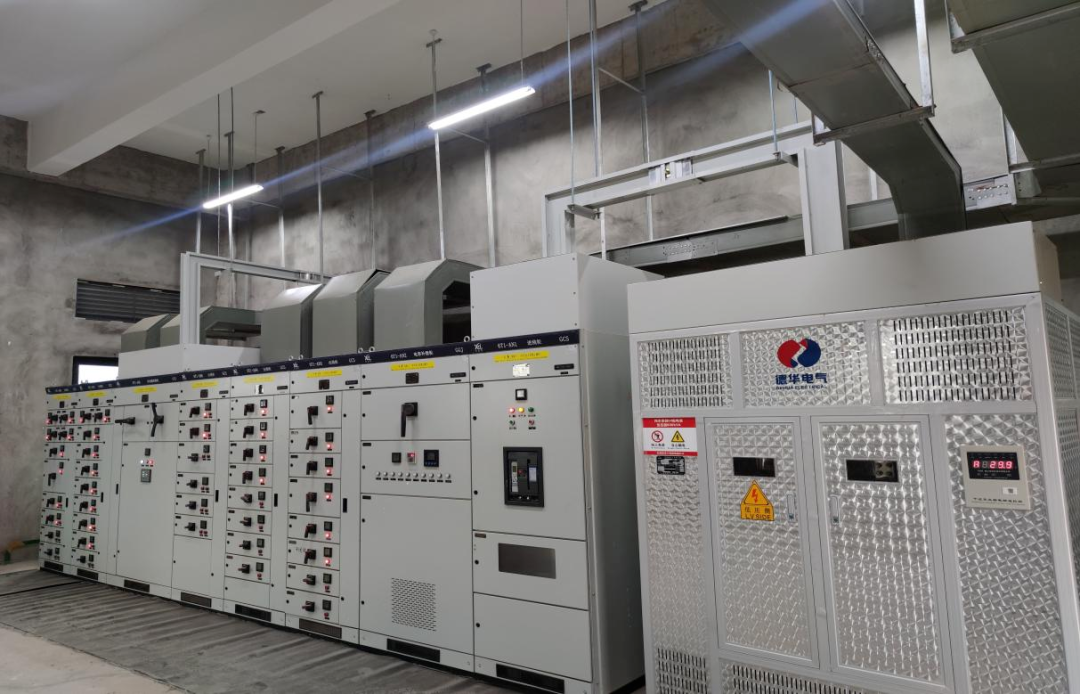

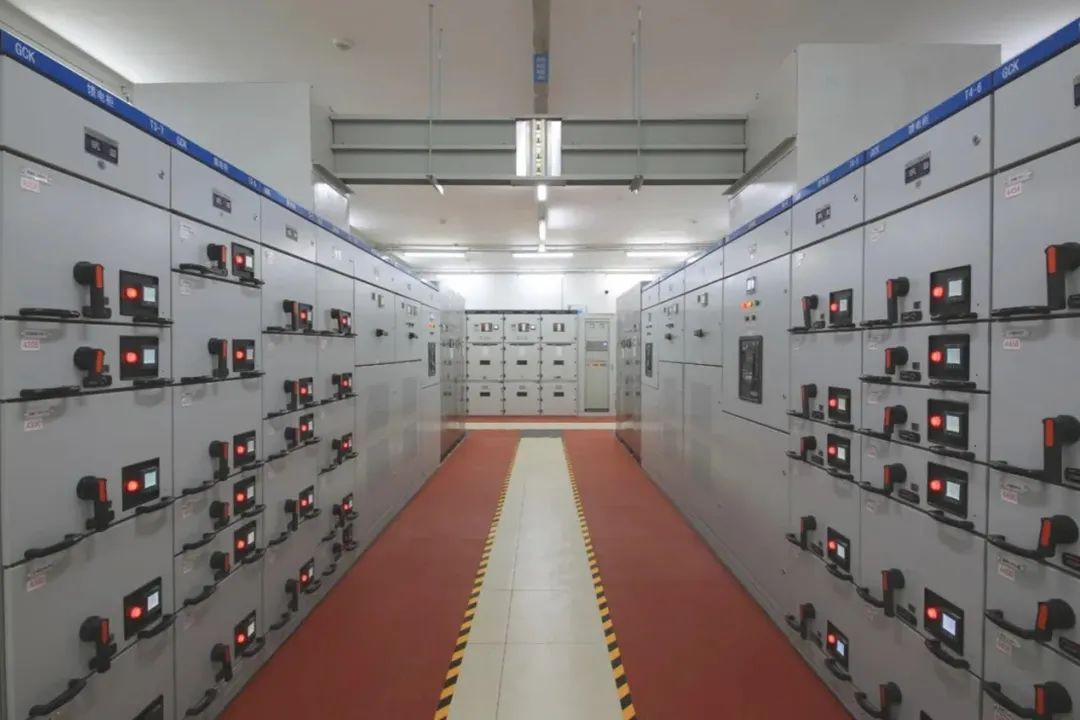

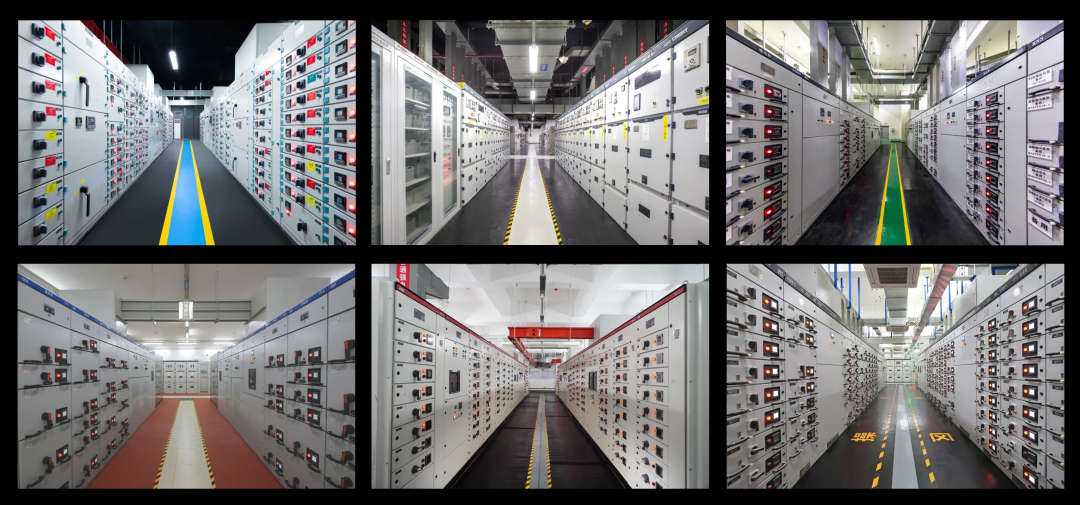

配电室内主要设备变压器及配电柜等安装位置正确，整体布置整齐，成排配电柜安装垂直度允许偏差1.5‰，成列盘面偏差不大于5㎜，成排柜体间接缝不大于2㎜
-
配电柜相互间或与基础型钢间用镀锌螺栓连接，紧固件齐全不松动
-

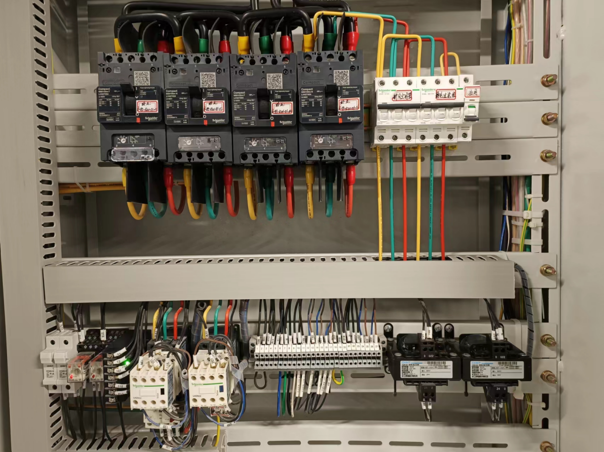

柜内电气接线牢固、排线整齐，接线端子压接牢靠，母线连接螺栓螺母安装同侧不松动，相位色标正确，相序标识清晰且与导线颜色一致
-
箱柜门和框架接地端子间用裸编织铜线连接，箱柜接地牢靠，接线端子编号清晰

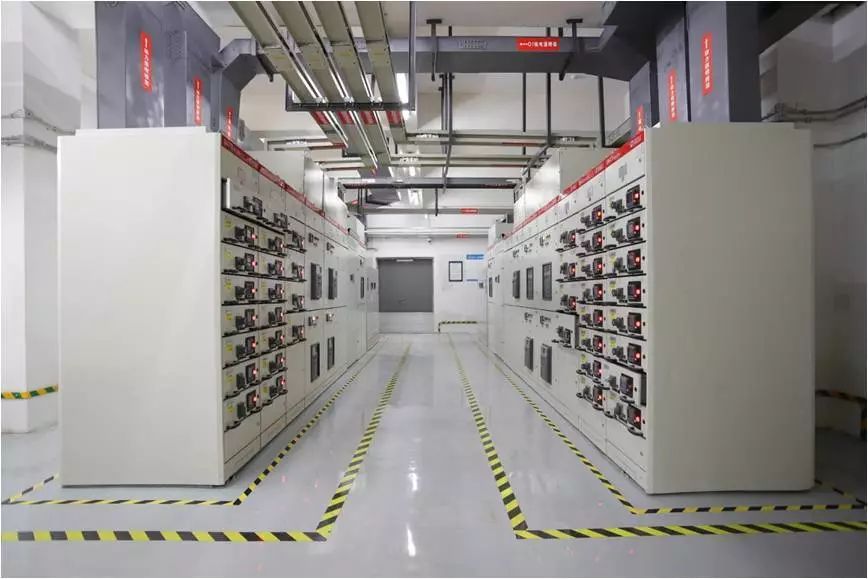

▲中建八局二公司郑州市奥林匹克体育中心体育场

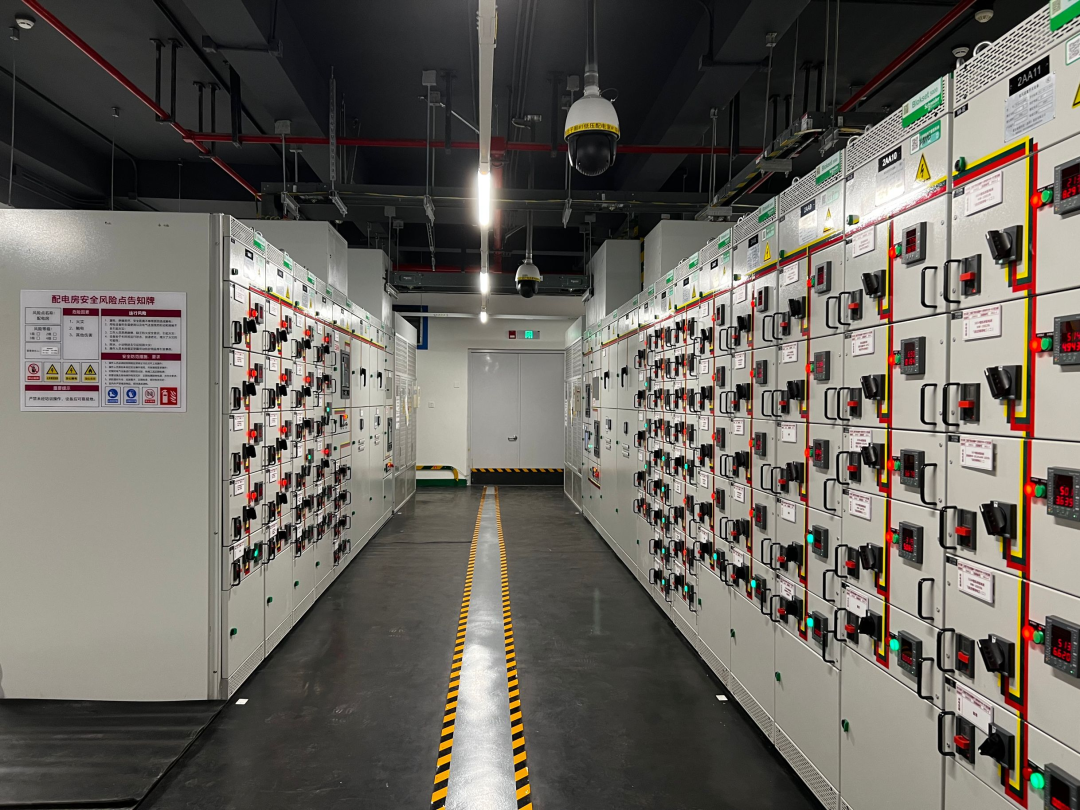

▲中建八局西南公司重庆大学虎溪校区体育中心
-

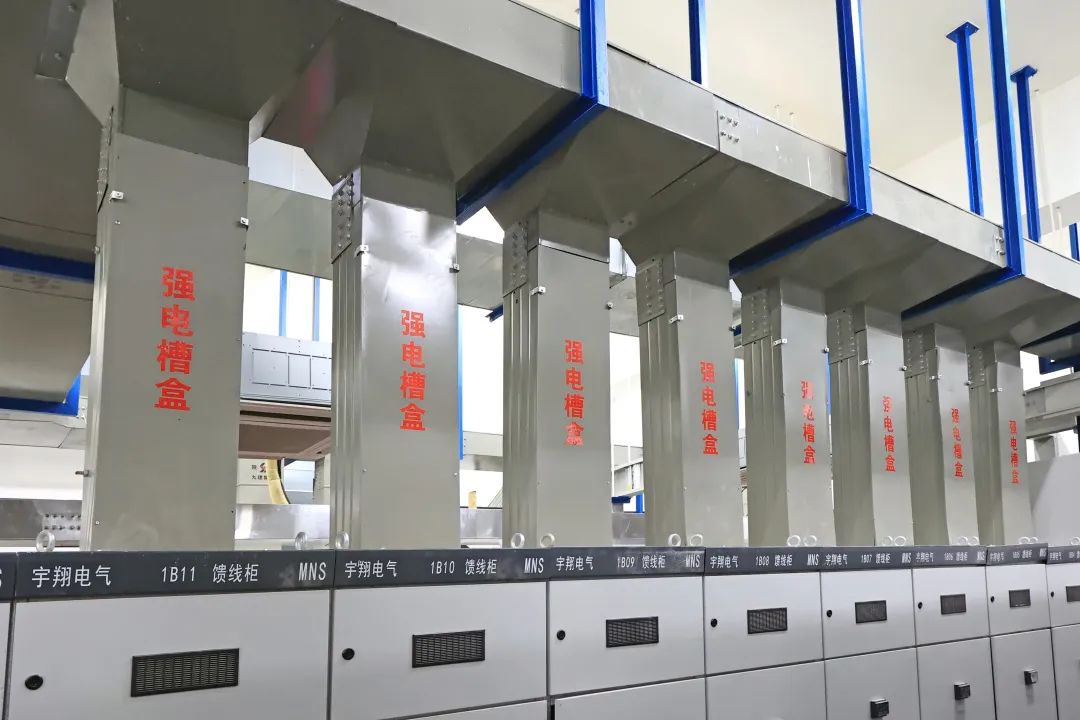

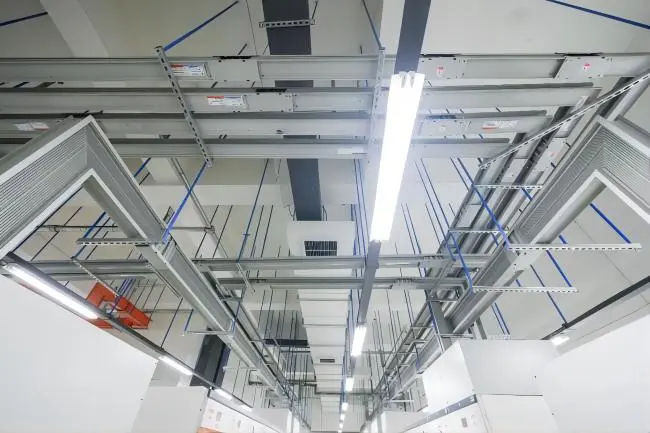

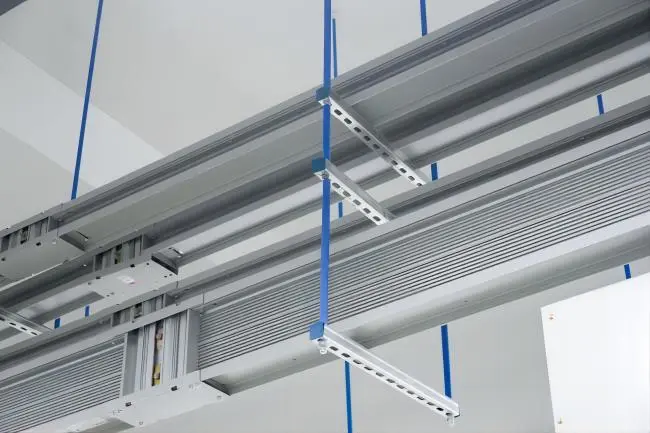

桥架、母线安装横平竖直，连接严密，相序颜色标识正确清晰，支吊架设置合理，间距均匀，牢固可靠 -
桥架弯头接头制作规范，三通正确，连接可靠，接地良好，漆面光洁，标识清晰
-
母线安装偏差±5㎜，接线端子编号清晰，螺栓及螺母配件齐全、连接可靠
-

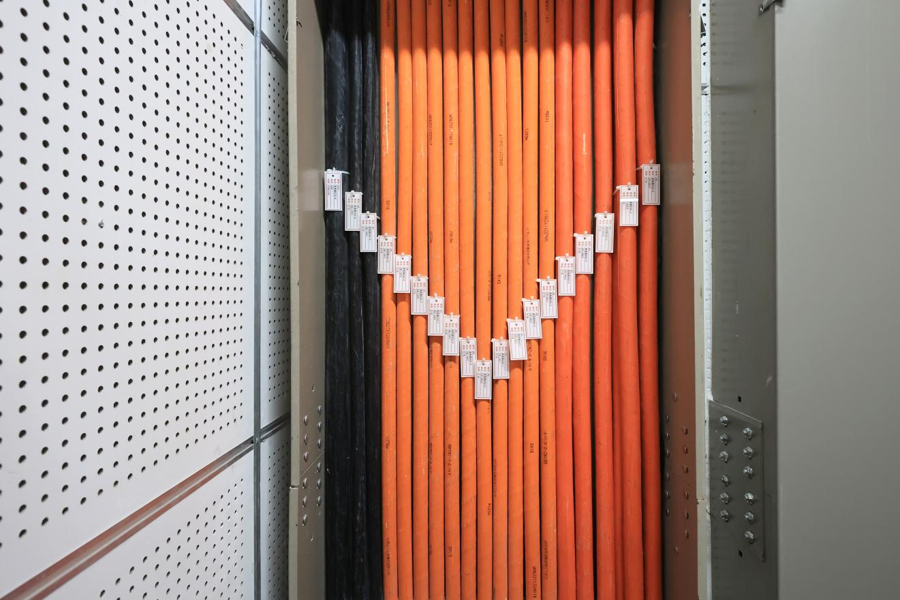

一二次电线电缆敷设整齐，绑扎牢固，终端头、接头、拐弯处及竖井两端均设置标识牌
-

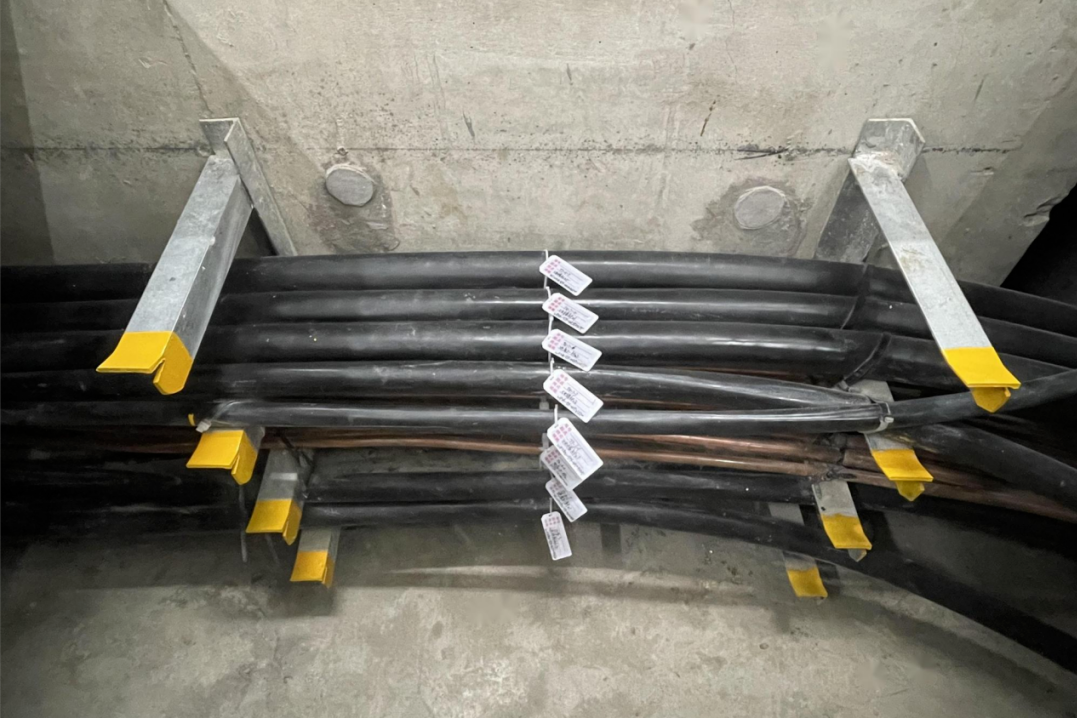

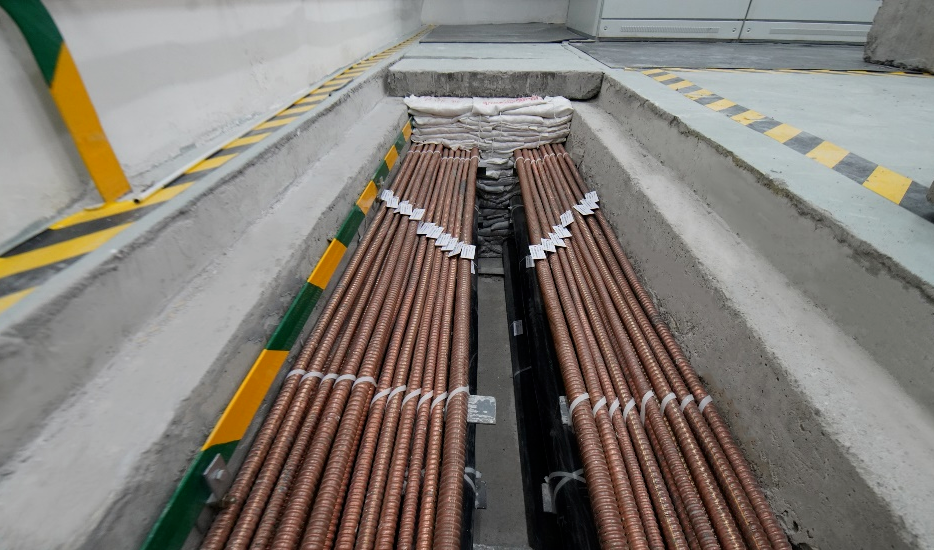

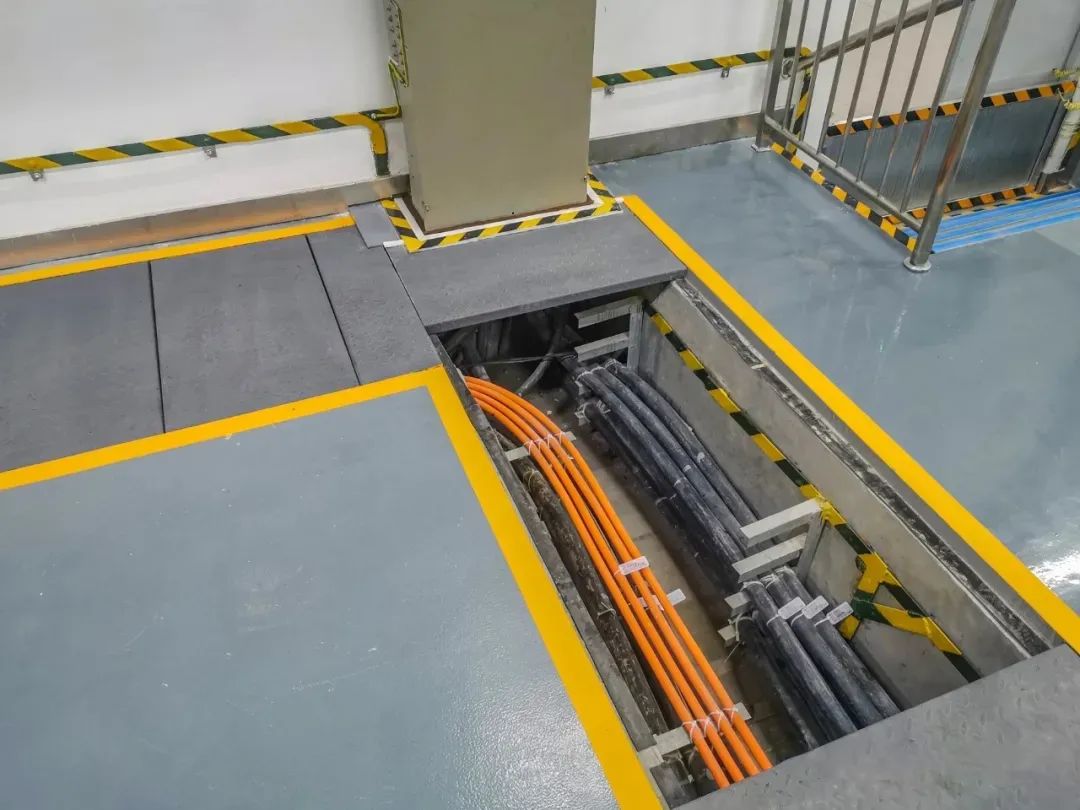

地沟电缆采用侧向支架，支架接地有效，电缆排列整齐有序，分段捆扎，挂牌清晰
-
电缆进柜布置合理，受力均匀，外防护措施到位，电缆出入口密封处理

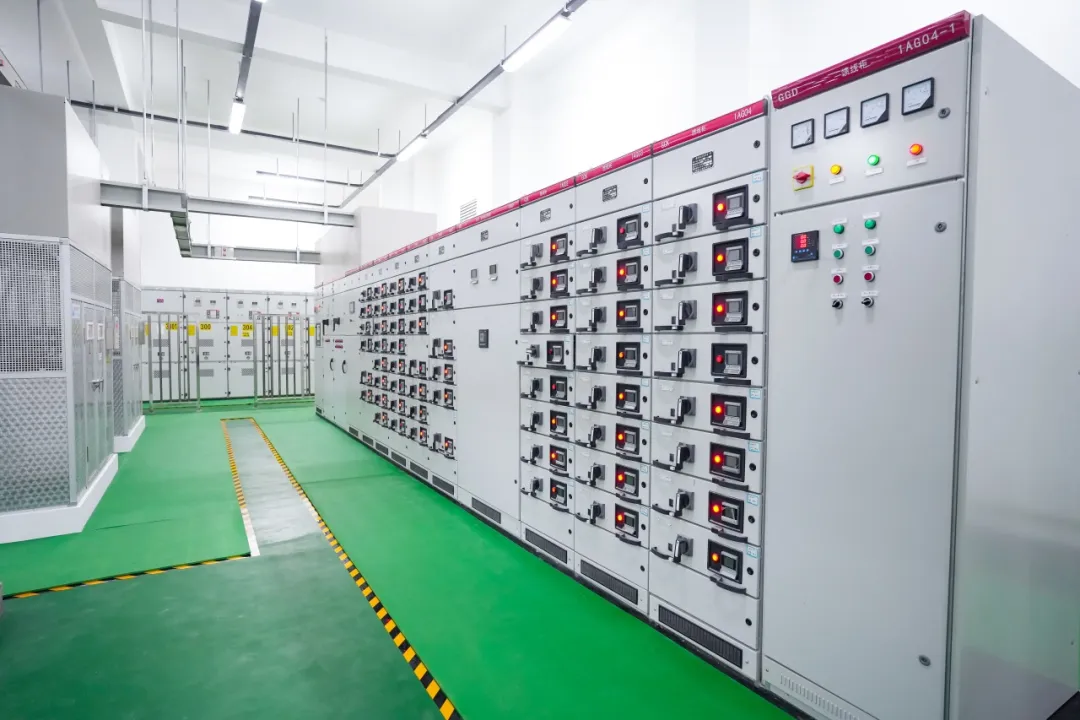

▲中建八局无锡市委党校新校区
▲华西安装东来印象（简阳市文化体育中心）

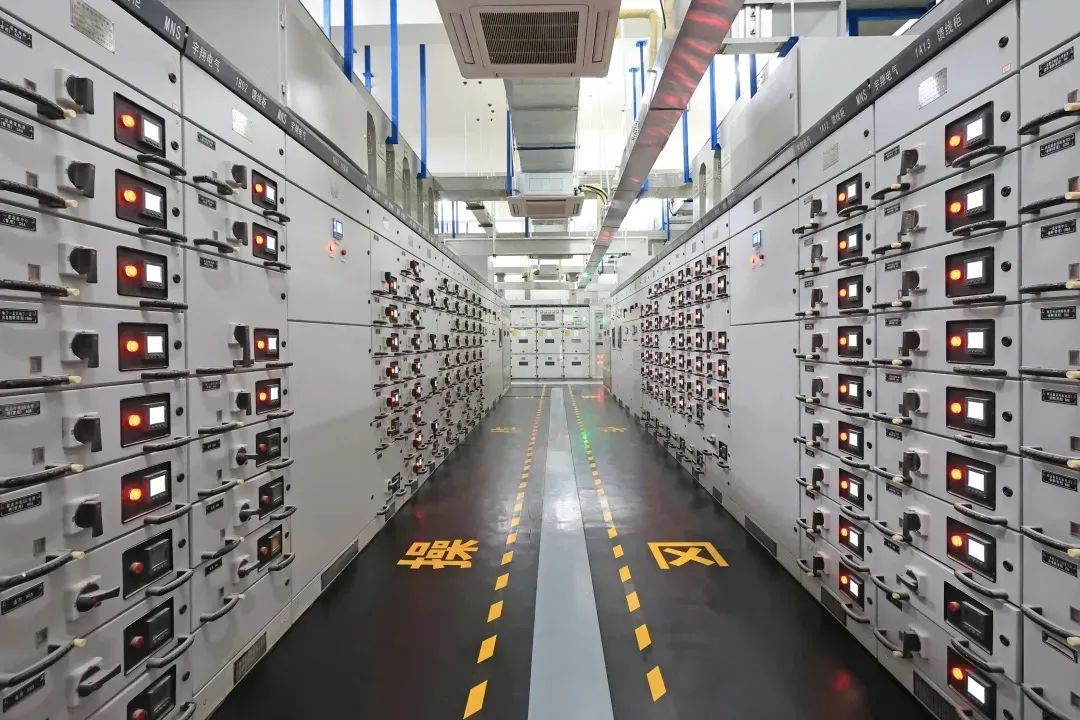

▲中建八局二公司济南轨道交通大厦

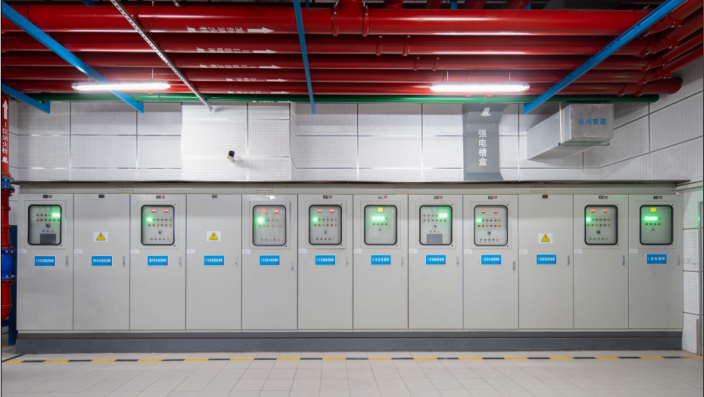

▲中建八局西北公司陕西人保大厦
▲陕建一建安装公司渭南市中心西片区多功能馆
▲中建八局华南公司中山大学附属第一南沙医院
