机电各类标识要点：
1.管道应按照种类、介质和温度的不同，根据规范及设计要求设置管道面漆或管道保护壳颜色，面漆宜采用磁漆。
磁漆优点：
1）漆膜高光泽、硬度高，遮盖力强，耐磨，轻微磕碰不容易刮花；
2） 常用：醇酸瓷漆（最常用）、酚醛瓷漆，醇酸可以自干，不用烘烤；
3）附着力好，可刷/滚/喷涂；适合钢结构、设备外壳、金属构件做面漆；
4）溶剂型居多；现在也有水性瓷漆，环保创优优先选水性
管道、设备涂装创优施工要点：
1）基层：除锈、除油污灰尘，金属一般配套底漆（防锈底漆），底漆干透再上面瓷漆
2）道数：创优一般2～3遍，总漆膜厚度60～90μm；每遍干透再下一道（间隔24h左右）
3）环境：湿度＞85%、雨天、结露不能施工；温度5～35℃为佳
4）成品保护：瓷漆表干4h、实干24h，实干前防尘防磕碰
2.管道标识可采用文字和箭头组合，标明系统名称、供应区域、介质种类、介质流动方向;标识颜色应与管道外表或管道保护壳颜色形成鲜明对比。
标识不清晰，没有标识供应区域

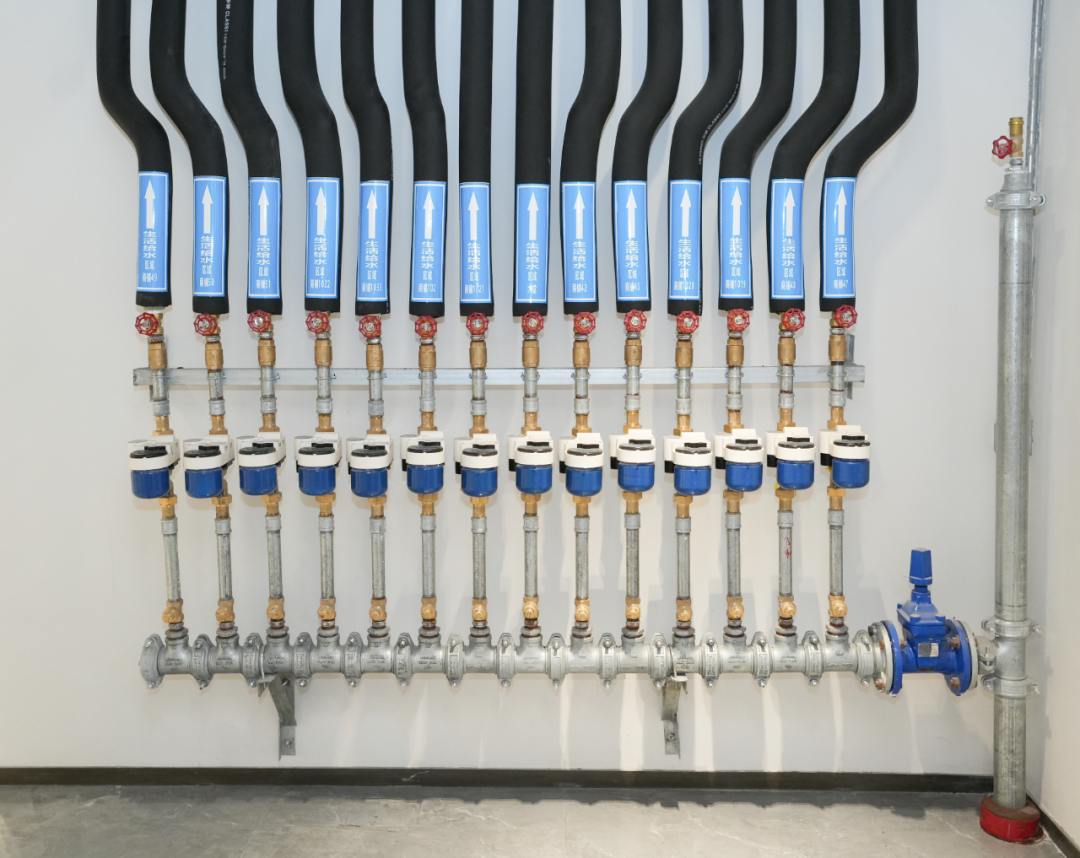

系统名称、供应区域、介质种类、介质流动方向标识清晰
3.管道、设备宜采用粘贴法、油漆喷涂法或丝印网版油墨印刷等方式进行标识;设置在室外或潮湿、腐蚀环境下的管道、设备标识不宜采用粘贴法进行标识;高温管道或室外管道不宜采用PVC管壳。
室内管道标识采用粘贴法
室内管道标识采用油漆喷涂法
室外管道标识采用油漆喷涂法，不宜采用粘贴法
4.管道标识应设在便于操作、观察的直线段轴线中心上;宜设置在管道的起点、终点、交叉点、转弯处、阀门、穿墙管道两侧以及其他需要标识的部位，避开管件、管道附件等部位。成排管道标识宜规格统一、整齐一致、便于观察。

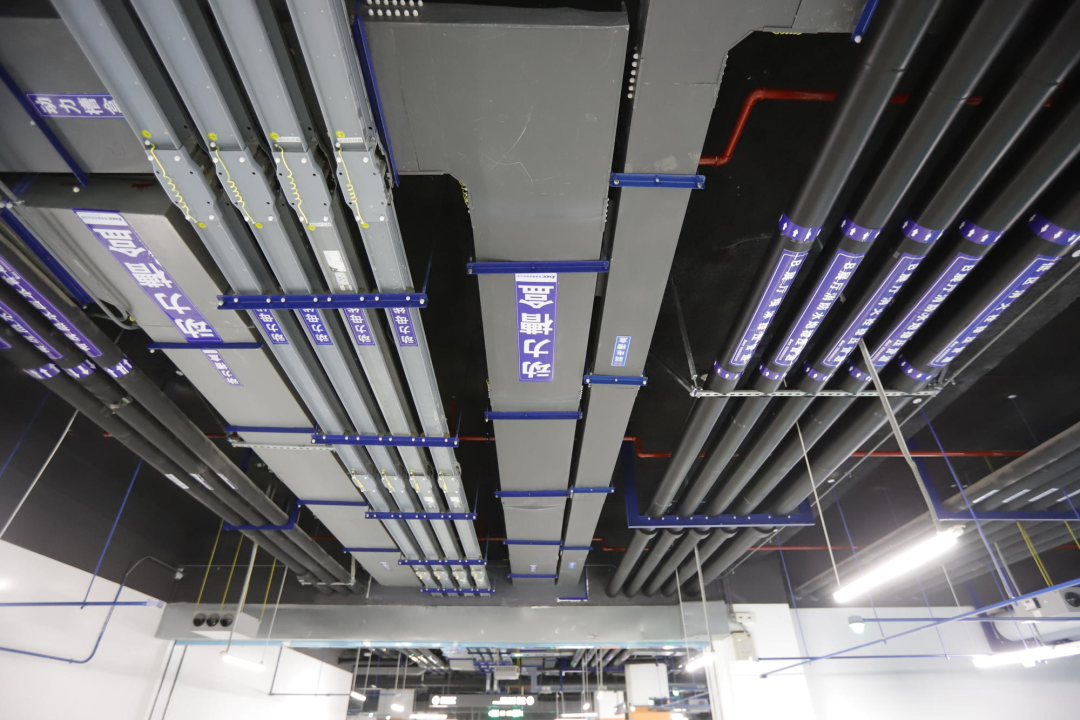

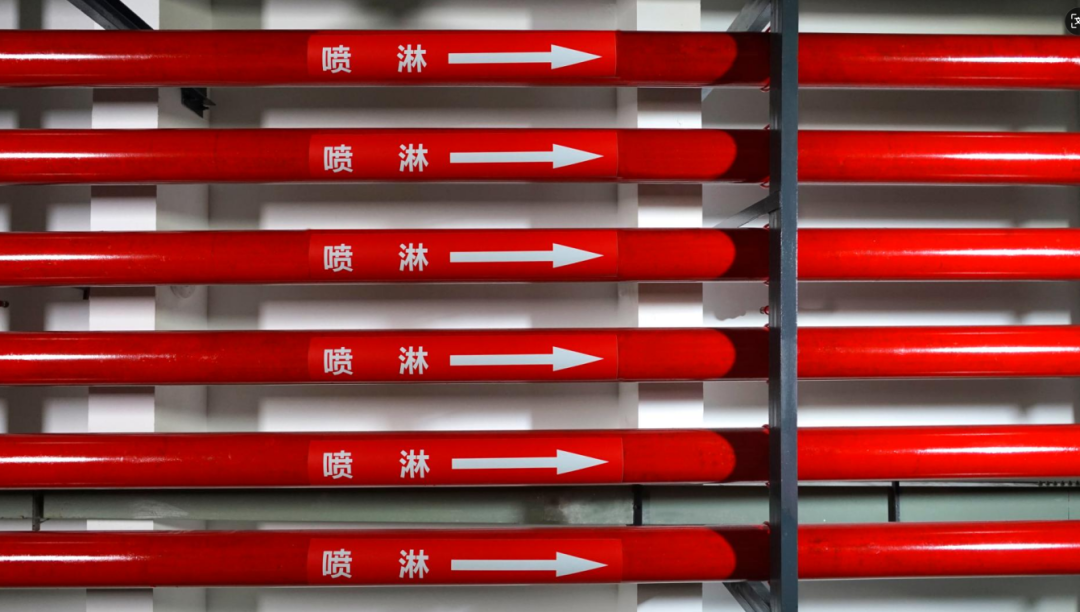

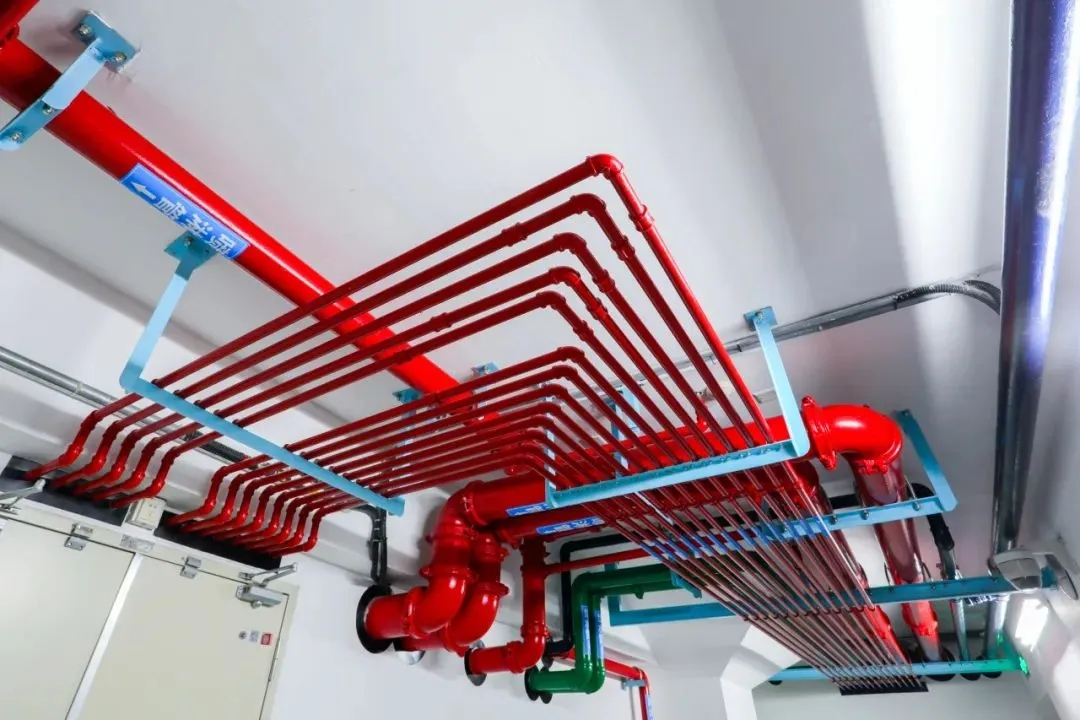

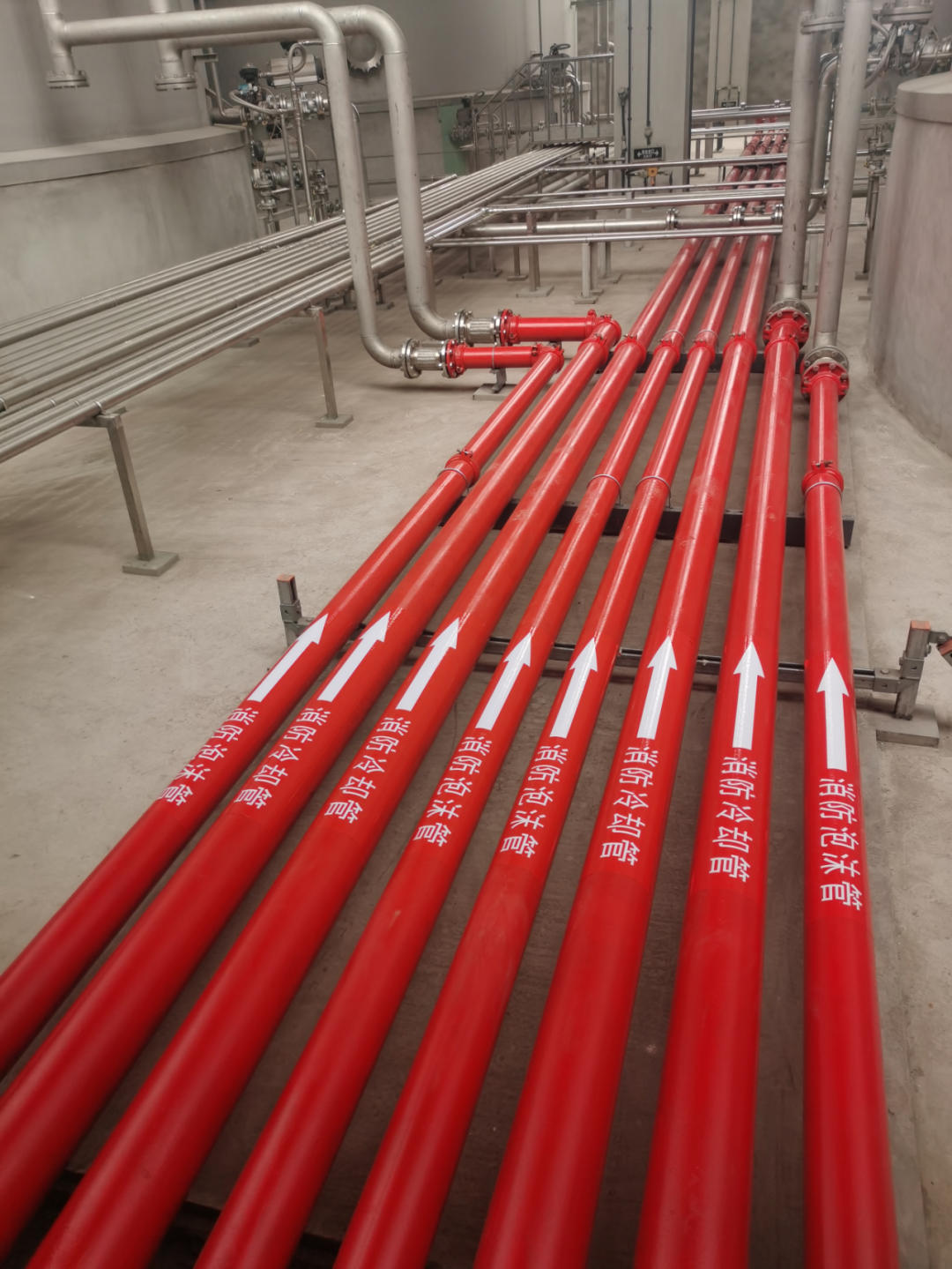

各类标识规格统一、整齐一致
5.水平管道距地小于1.5m时，标识在管道正上方;在1.5m~2.0m时，标识在正视侧面;大于2.0m时，标识在正下方或侧面。
水平管道距地小于1.5m时，标识在管道正上方
6.设备功能标识应清晰、粘贴(悬挂)牢固、便于观察。标识牌应具有耐久性，标识内容应便于维修检查，并宜用二维码、RFID等技术进行标识。

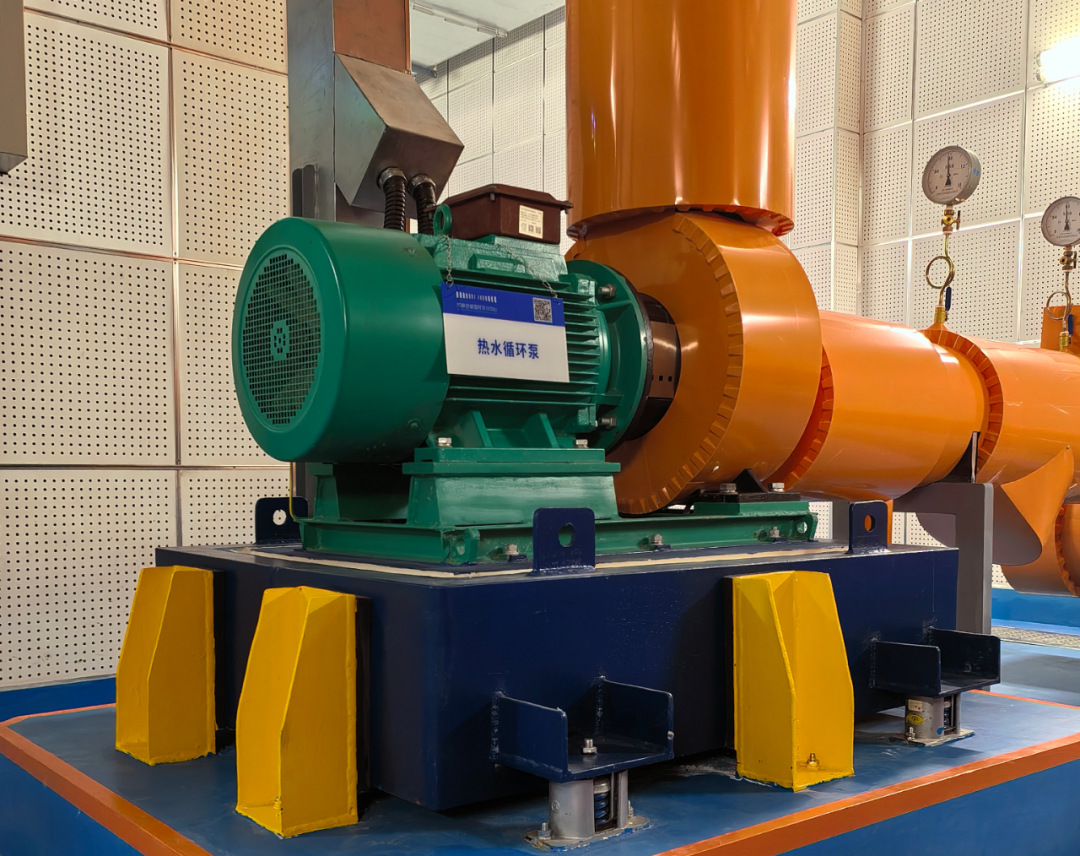

设备功能标识采用亚克力悬挂标识，牢固耐久、便于观察，设置二维码具体参数信息
7.消防给水系统管道、设备、阀门，防排烟系统中的正压送风口、排烟风口、排烟防火阀、设备功能标识采用亚克力悬挂标识，牢固耐久、便于观察，设置二维码具体参数信息正压送风风机、排烟风机等应有明显标识。消火栓箱门四周颜色应与箱门有明显区别或在箱门表面设置发光标志。消火栓箱门正面应以直观、醒目、匀整的字体标注红色中文“消火栓”和“FIREHYDRANT”字样。中文字体高度不应小于100mm，宽度不应小于80mm。

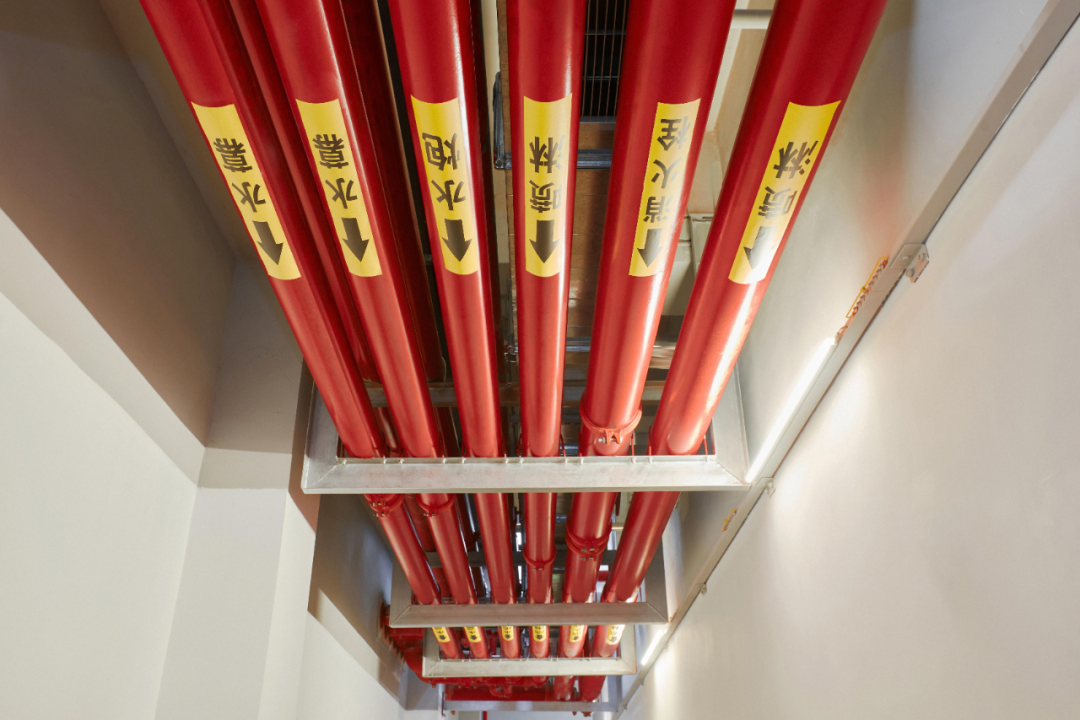

消防系统标识

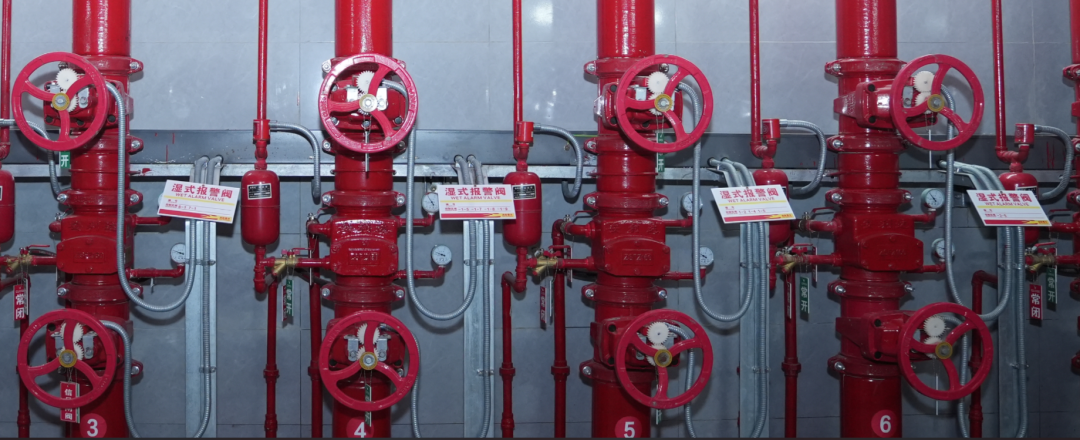

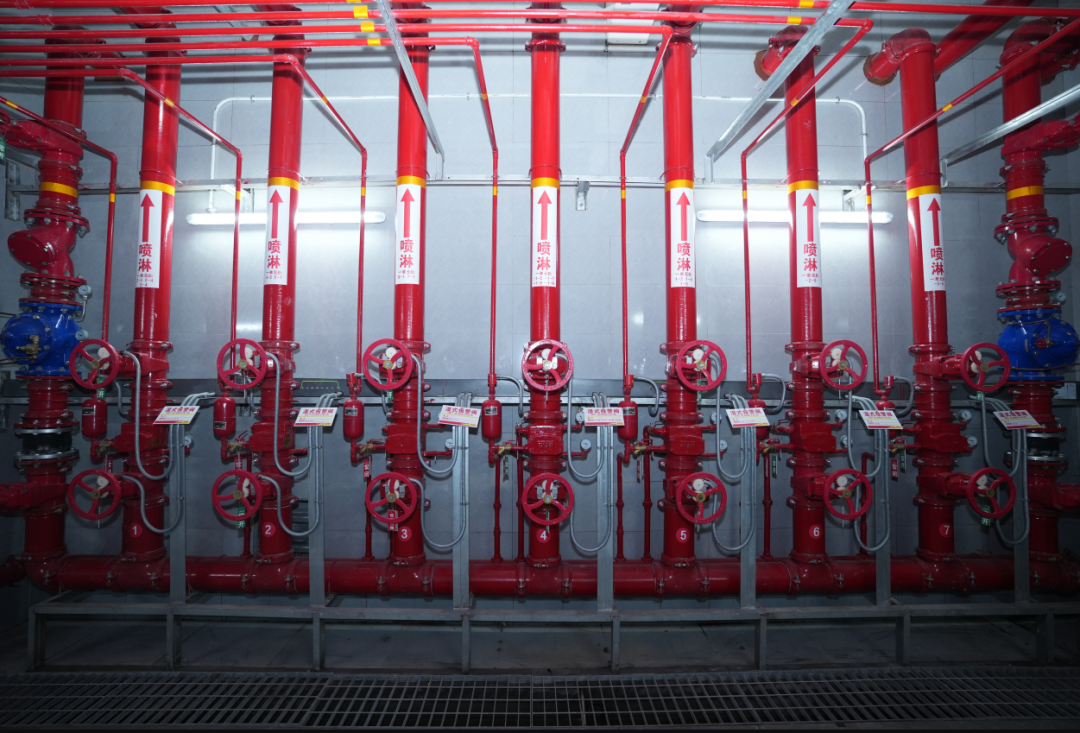

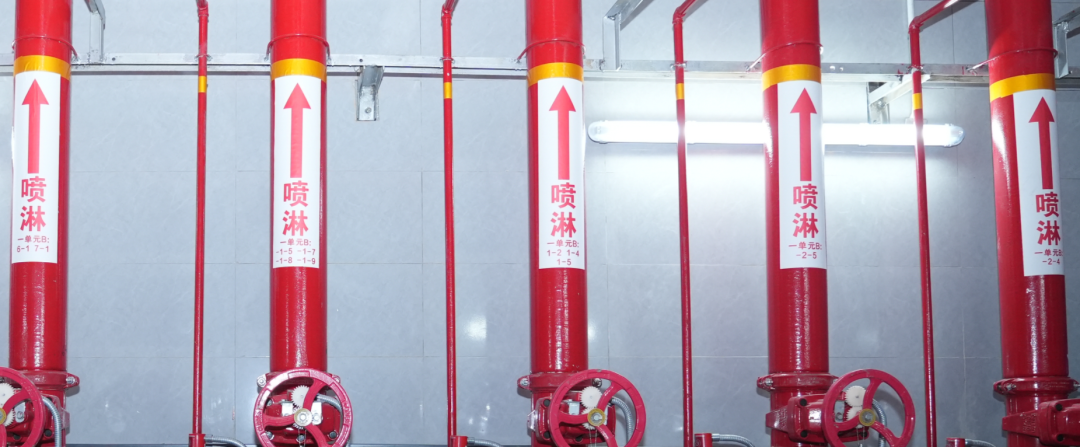

湿式报警阀标识

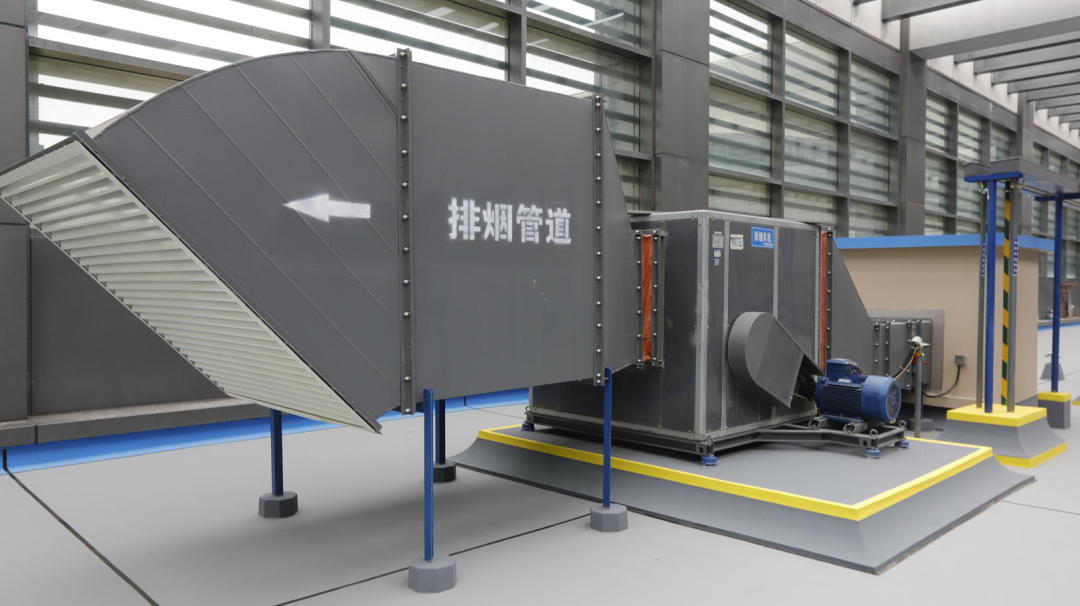

防排烟系统标识

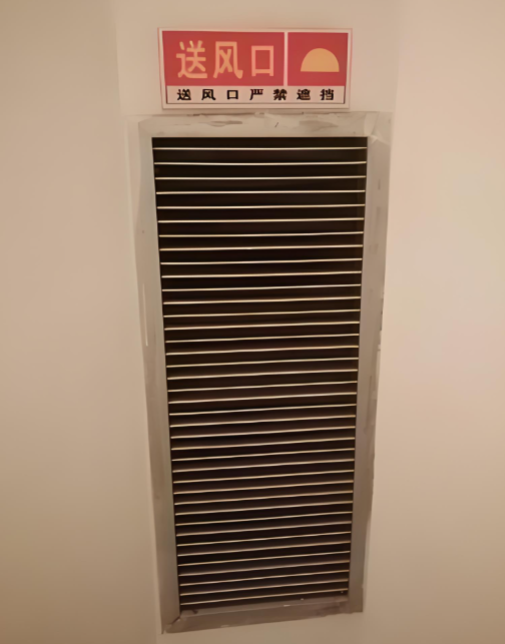

正压送风口标识

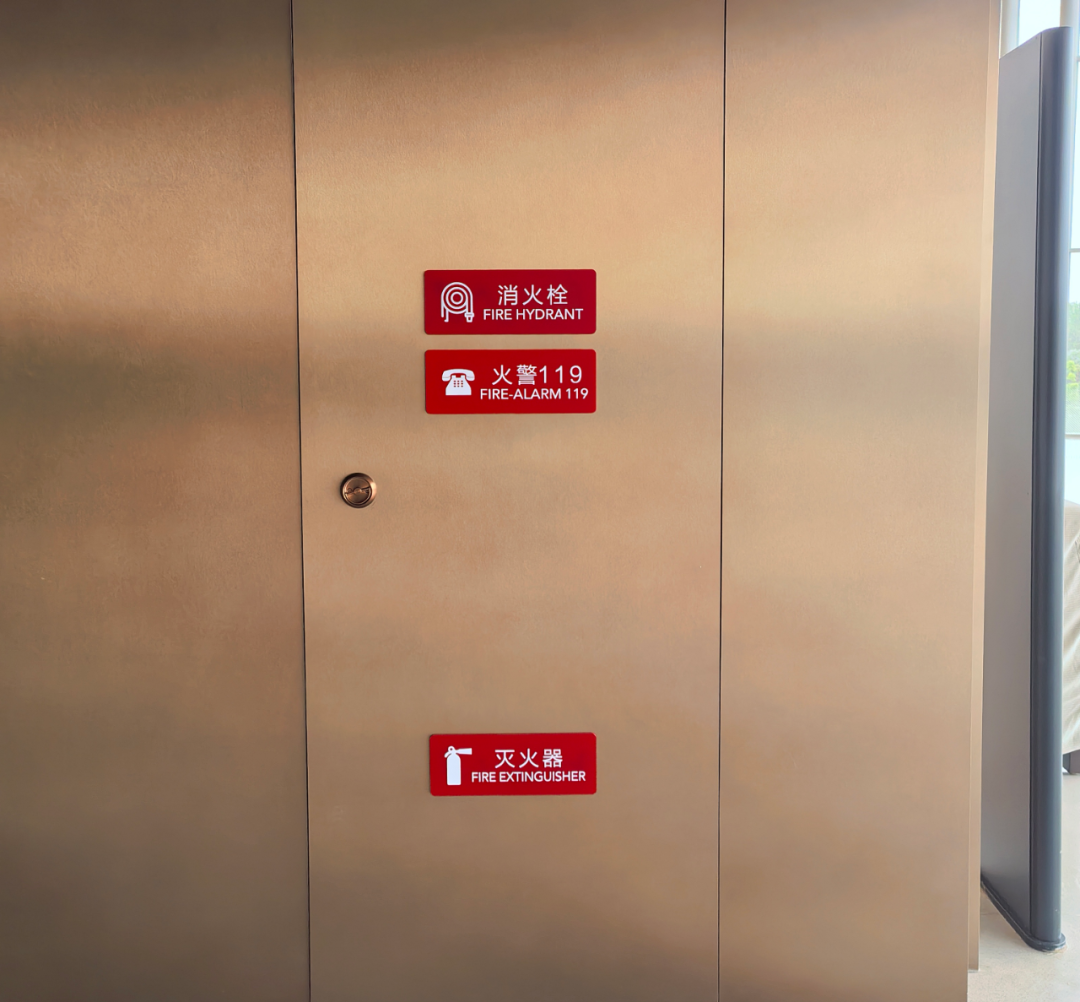

消火栓箱标识
8.配电柜(箱)应对柜(箱)体、回路、电缆进行标识，箱门处应粘贴过塑的系统图。柜(箱)体标识采用喷漆或粘贴方式，内容应反映柜(箱)用途。

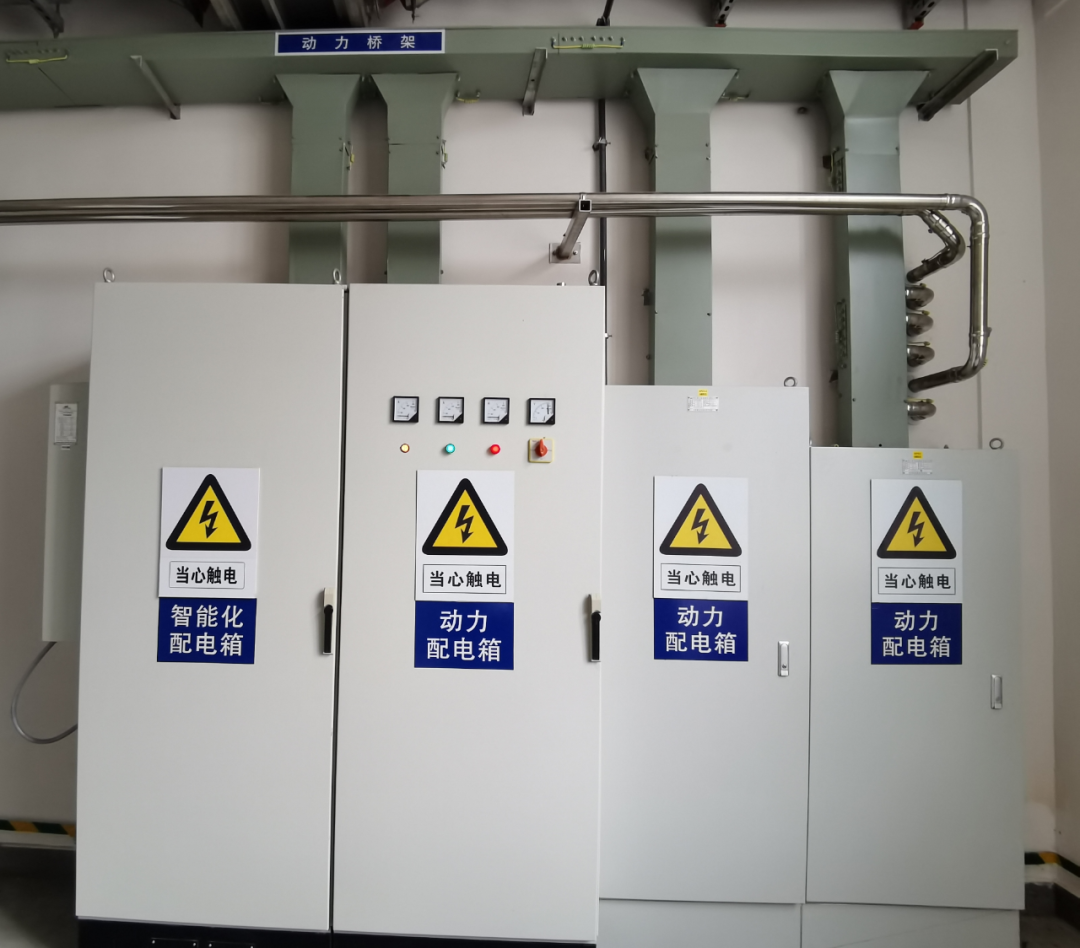

配电箱标识反映柜(箱)用途

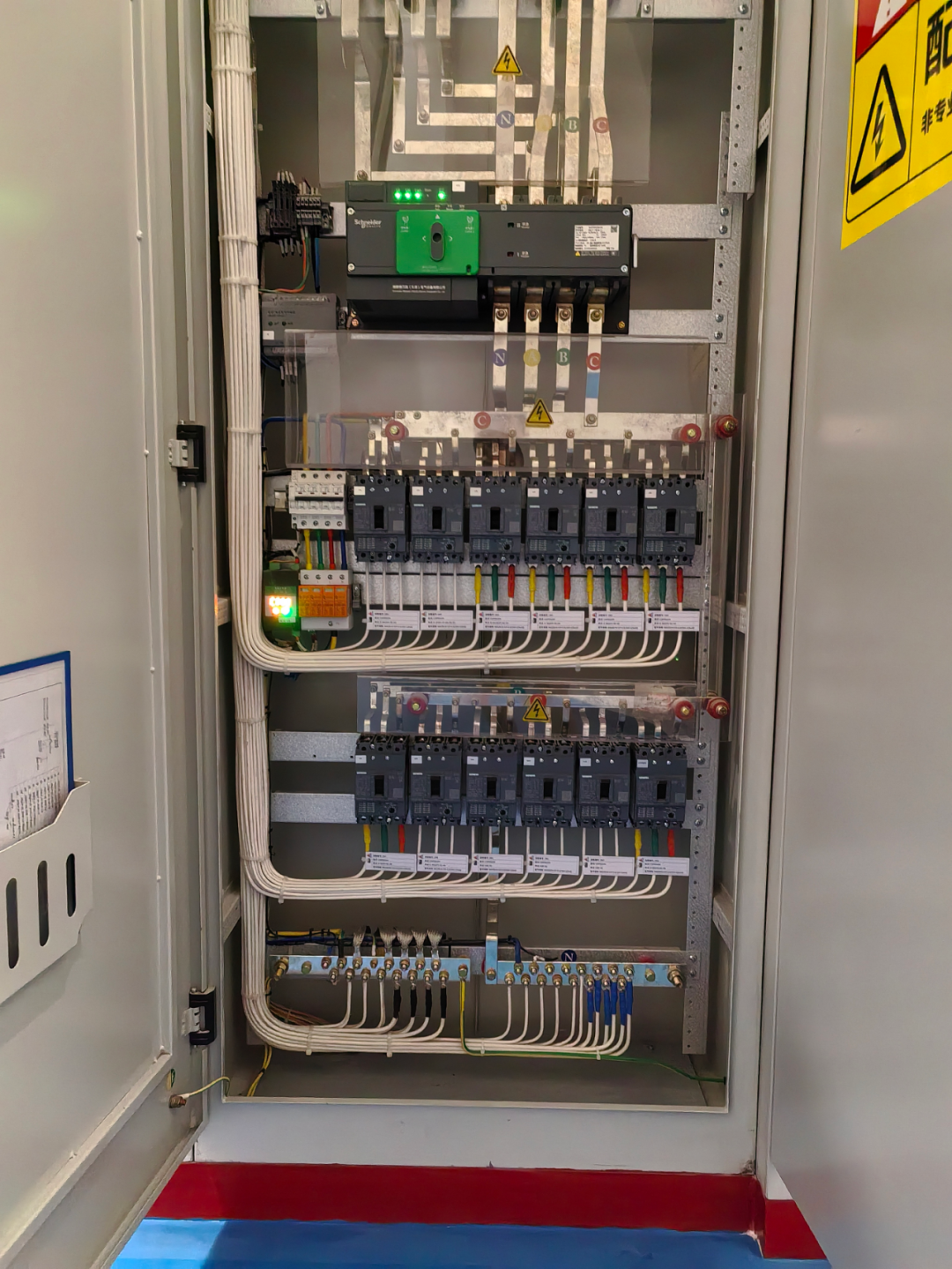

配电箱箱内标识

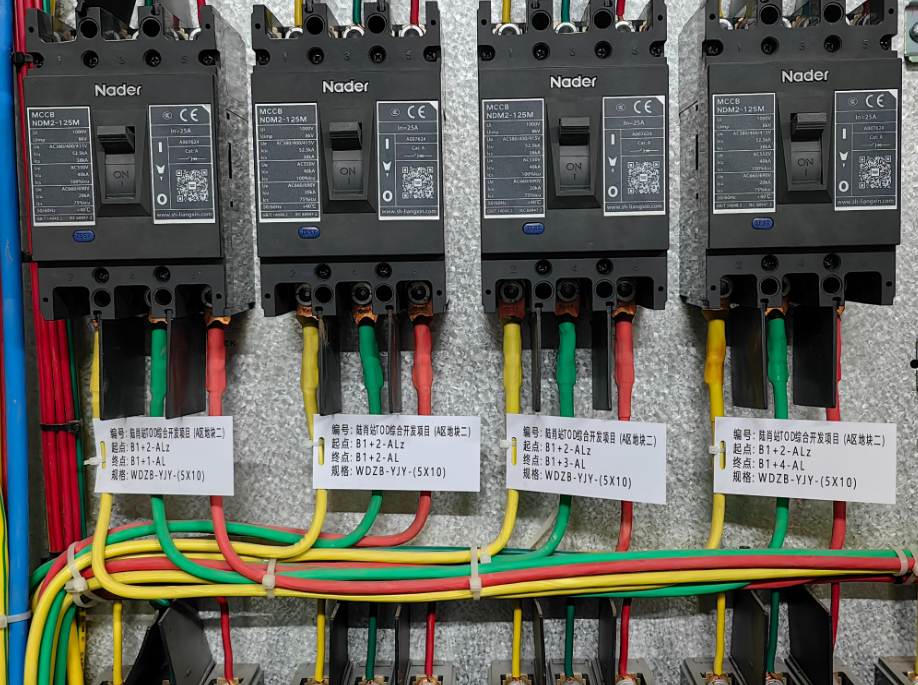

9.电缆始端、末端、转弯处、分支处应设置电缆标牌，标明电缆型号规格、长度、起始、终点;标识材料耐久性强、制作美观、应便于维修更换，内容宜采用打印或蚀刻:成排电缆挂牌应绑扎牢固、整齐统一。

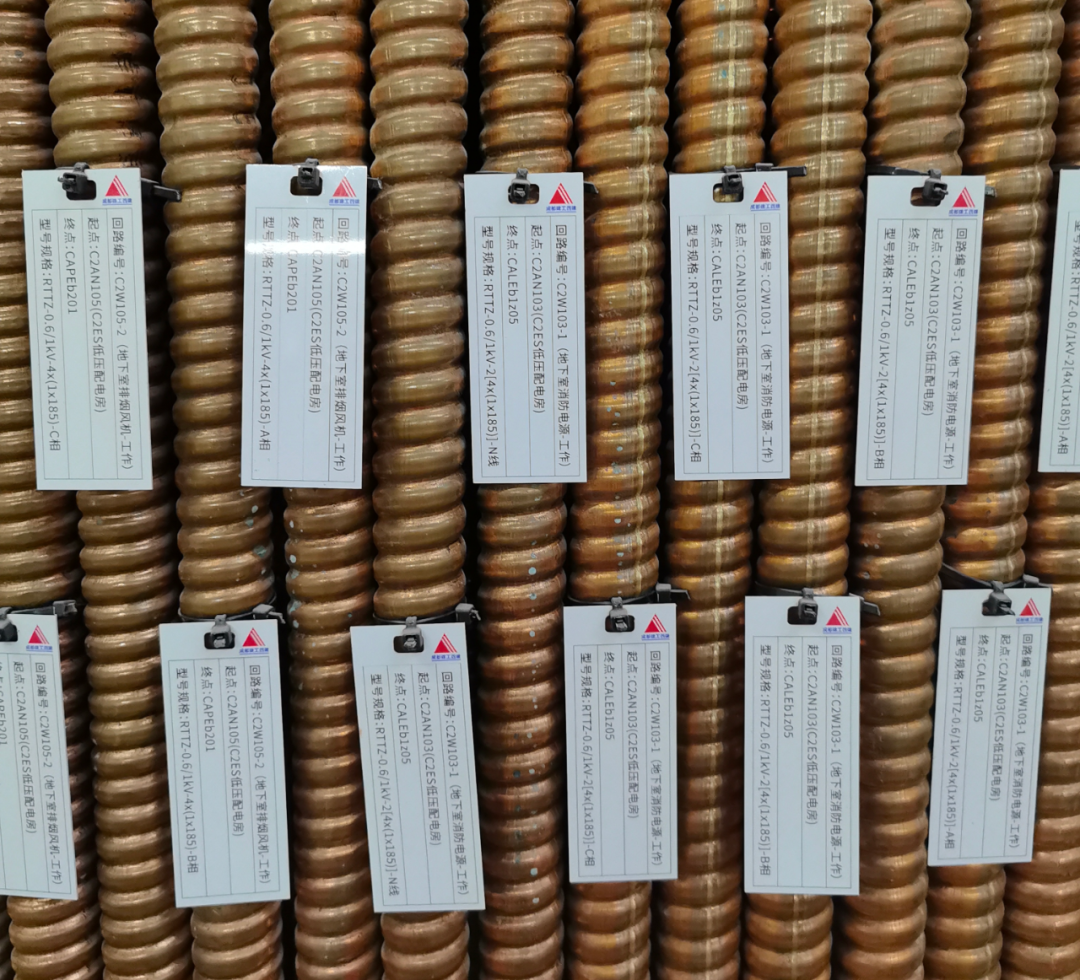

电缆吊牌采用亚克力，经久耐用
10.电线电缆的颜色应遵照A-黄色、B-绿色、C-红色、N-蓝色、PE-黄绿相间的规定，灯具控制线宜采用白色。弱电线缆颜色应遵照相关规定。
电缆颜色，A-黄色，B-绿色，C-蓝色
11.开关、插座、温控器、元器件宜用中文进行标识，标识应与回路和用途相对应。
开关用途标识清晰

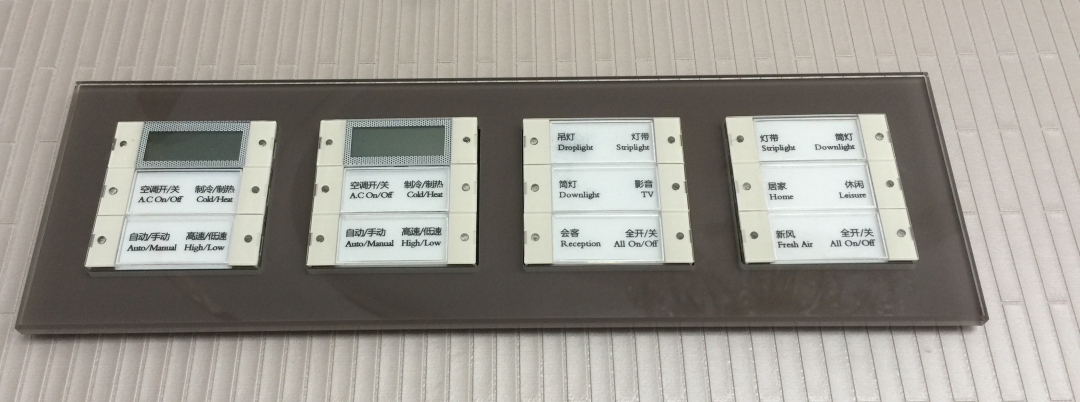

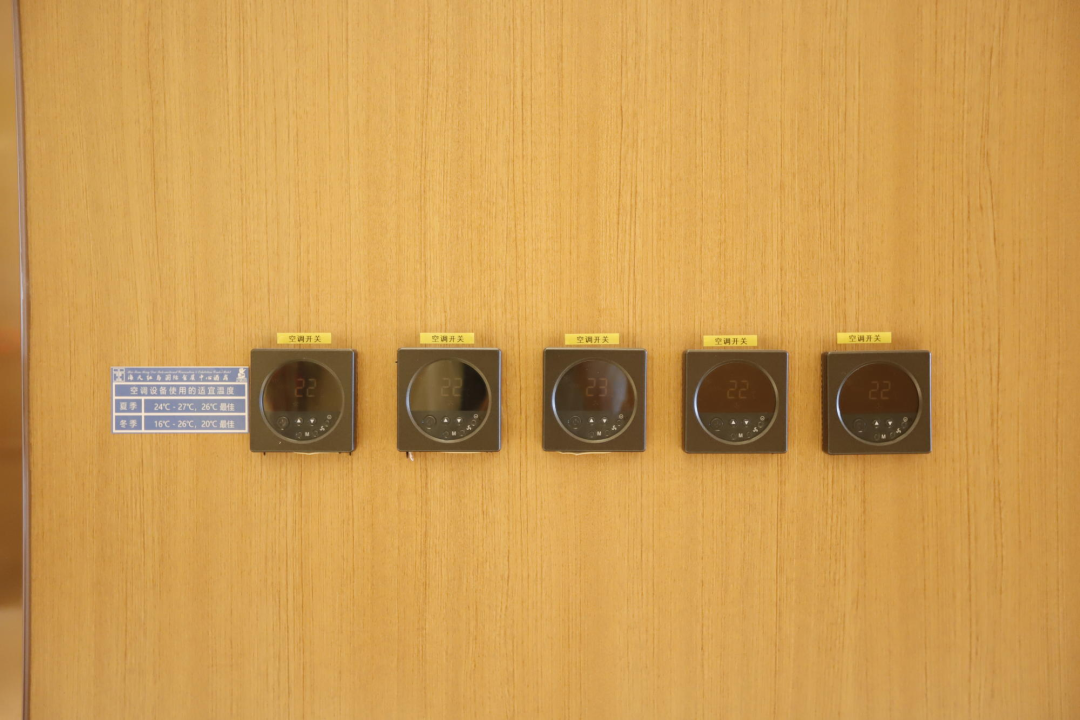

空调面板标识

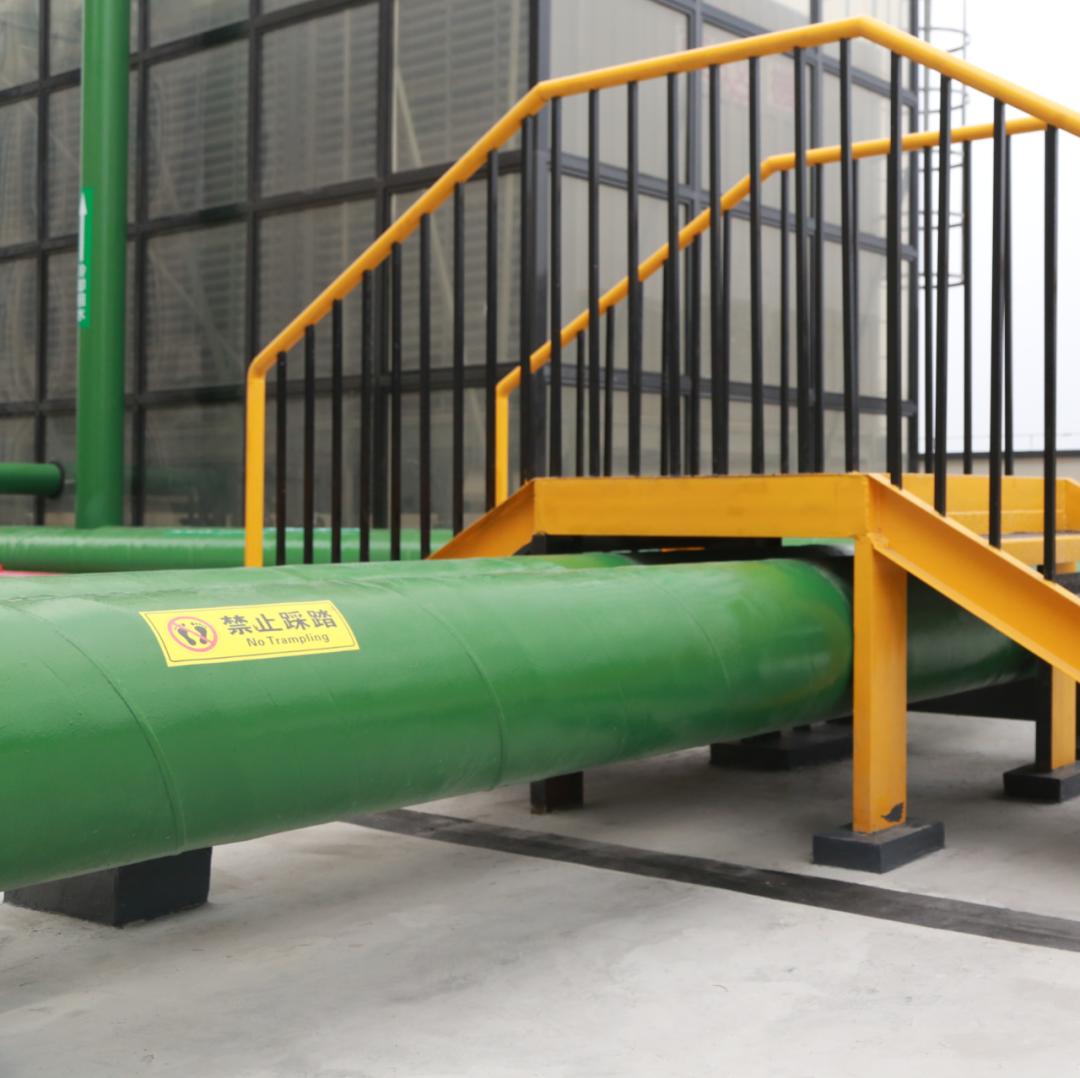

12.设备、管道宜在基础周边及管道上设置警示色带、“禁止触碰”、“禁止踩踏”等警示语。

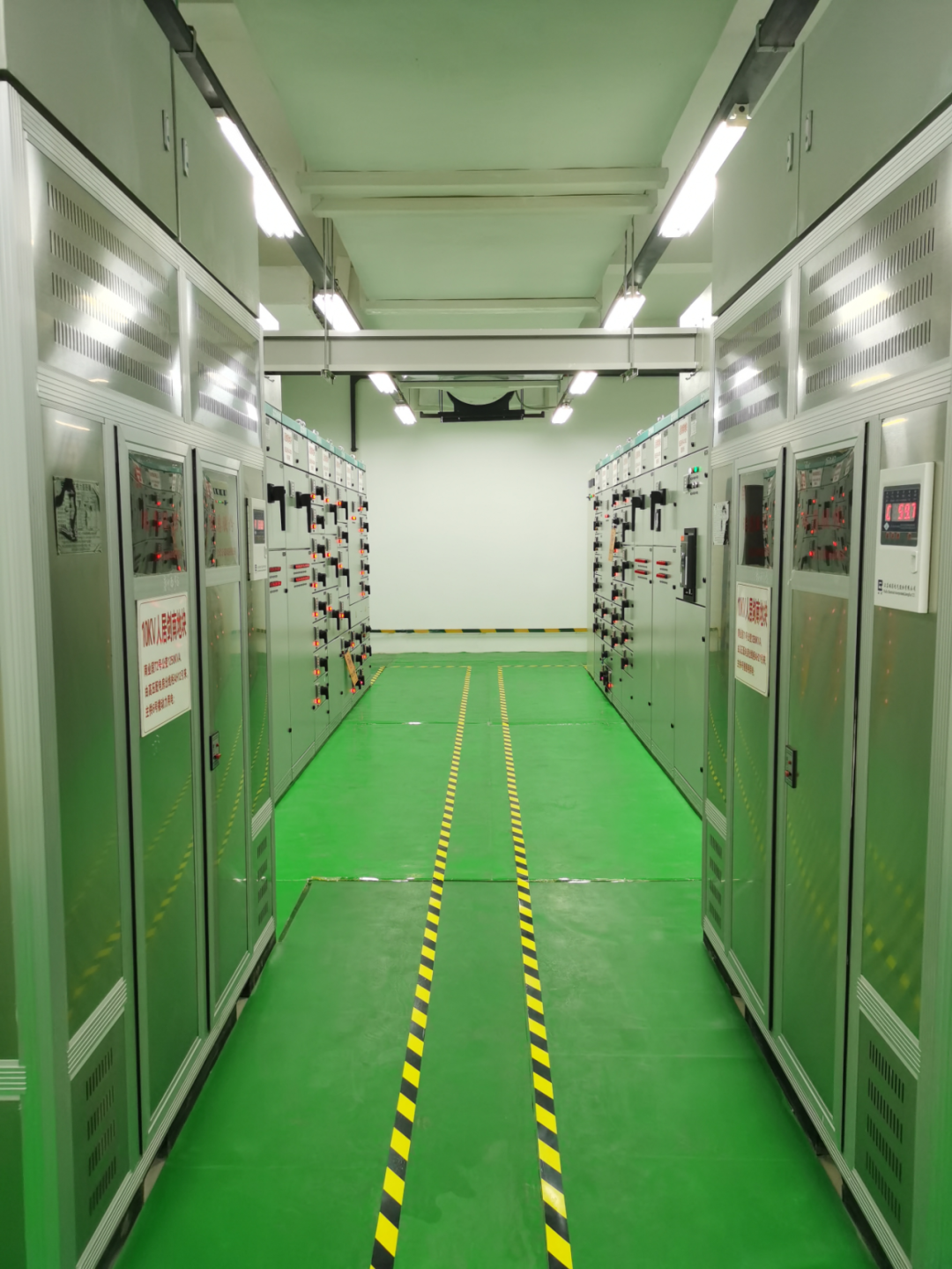

13.地面警示颜色应鲜明，与地面颜色有较大反差以便于识别，消防泵房、配电房、发电机房等场所警示宜采用反光警示，警示颜色设置参考如下:
(1)黄黑双色:表示警告，用于通道划线，提醒不要占用通道，不要轻易进入通道外的区域;
(2)红白双色:表示禁止，用于通道或消防设施划线，提醒禁止进入危险环境，提醒不要阻挡消防设施;
(3)绿白双色:表示安全，用于工作区域划线，警示提前做好安全准备;
(4)黄色单色警示:表示固定物品定位警示，5cm左右宽度用于固定不移动的物品定位警示，10cm宽度也用于通道划线;
(5)白色单色警示:表示移动物品定位警示，用在移动物品(比如叉车、空压机)的停放位置定位上;
(6)绿色单色警示:主要用于标注质量合格区域，也可用在白色地面上活动物件或设备的定位划线;
(7)红色单色胶带:主要用于标注质量不合格区域。
14.配电柜、变压器底座等隐蔽不容易观察地点的接地标识可以置于地面靠近配电柜基座处。
15.接地标识、保护接地标识、等电位联结标识应使用正确，潮湿和腐蚀场所接地标识宜采用不锈钢、铝合金或塑料等耐久性材料制作。
接地标识
保护接地标识
等电位接地标识

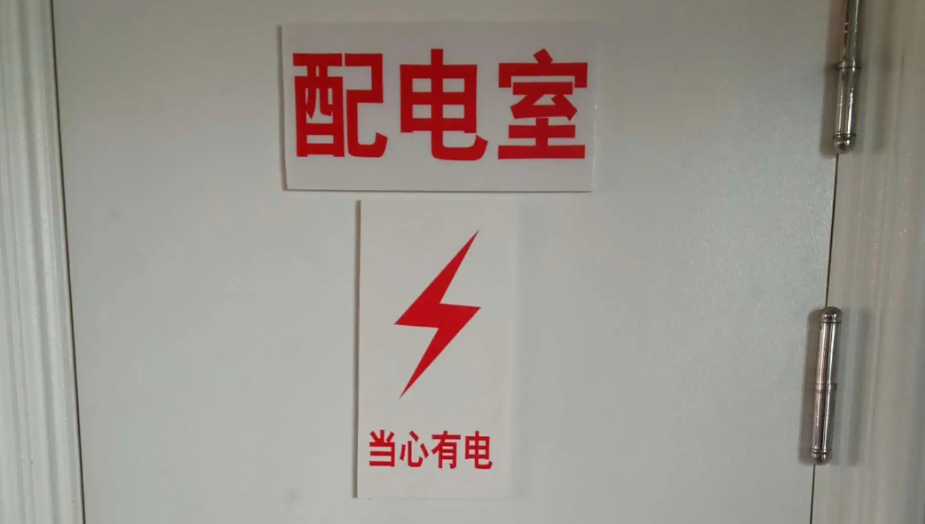

16.机电设备用房、机电竖井、卫生间门上应张贴明显标识表明用途;消防泵房、发电机房、消防风机房、高低压配电房等用途标识宜采用反光型标识。
17.无障碍卫生间、无障碍电梯、低位电话指示应按要求设置无障碍设施标志牌，参考如下:
18.消防安全标志(火灾报警装置、紧急疏散逃生标志、灭火设备标志、禁止和警告标志、方向辅助标志、文字辅助标志)的设置应符合《消防安全标志第1部分:标志》GB 13495.1、《图形符号安全色和安全标志第5部分:安全标志使用原则与要求》GB/T2893.5、《消防技术文件用消防设备图形符号》GB/T4327等相关规定。

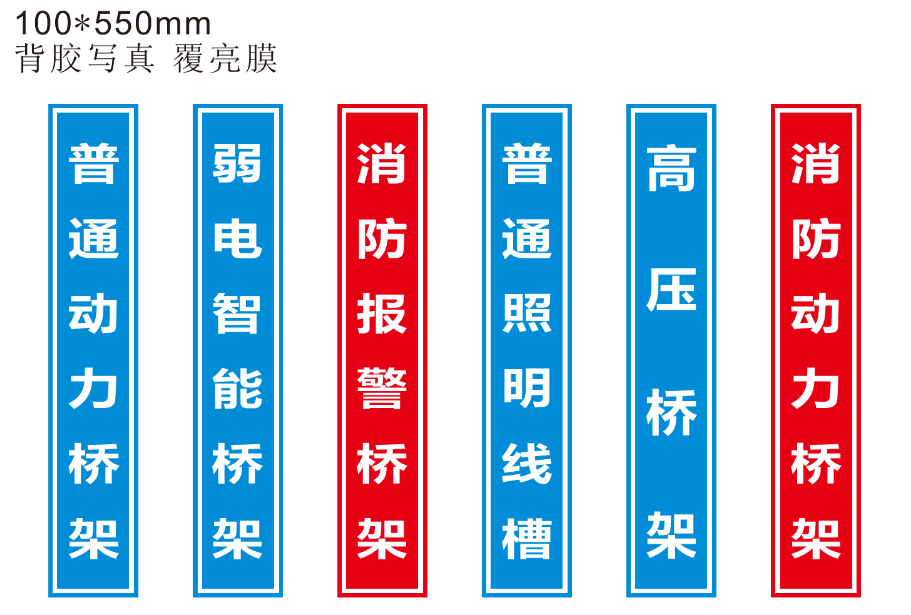

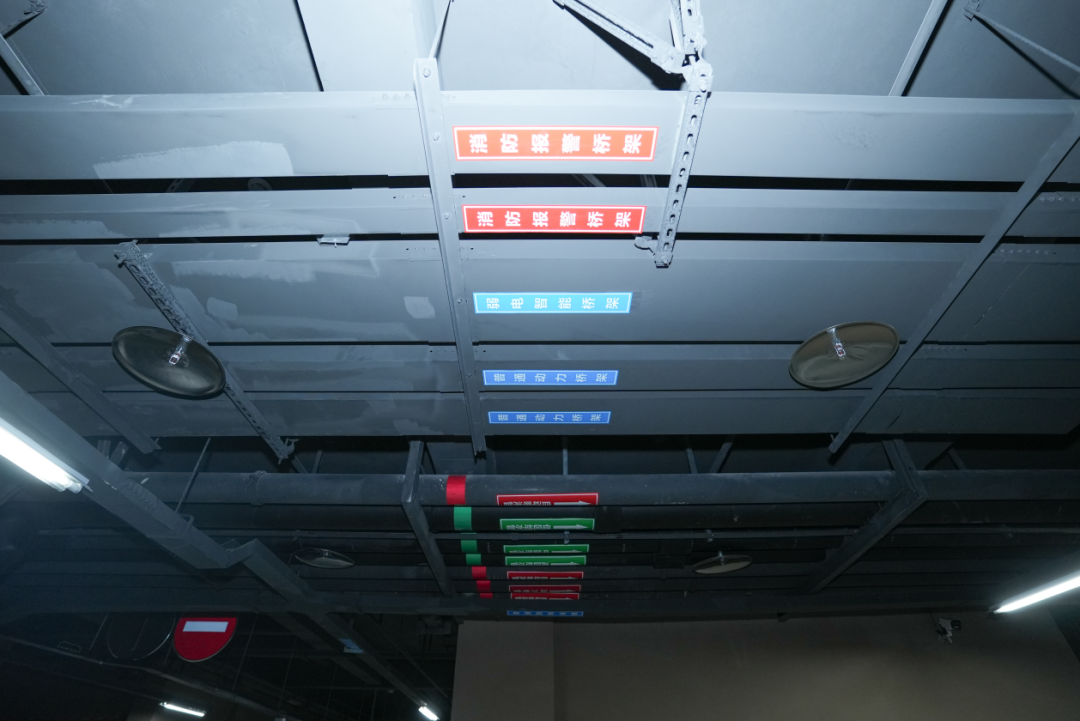

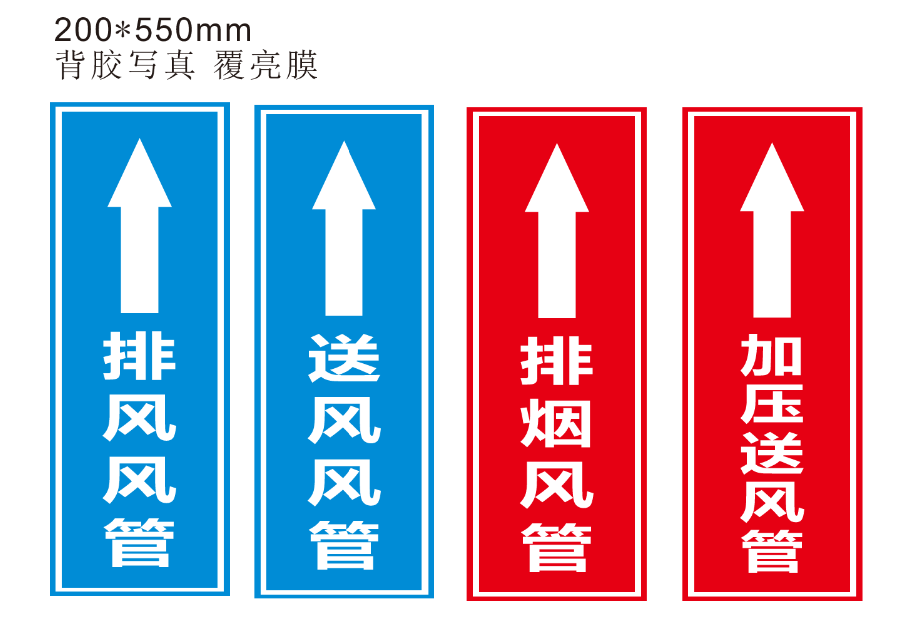

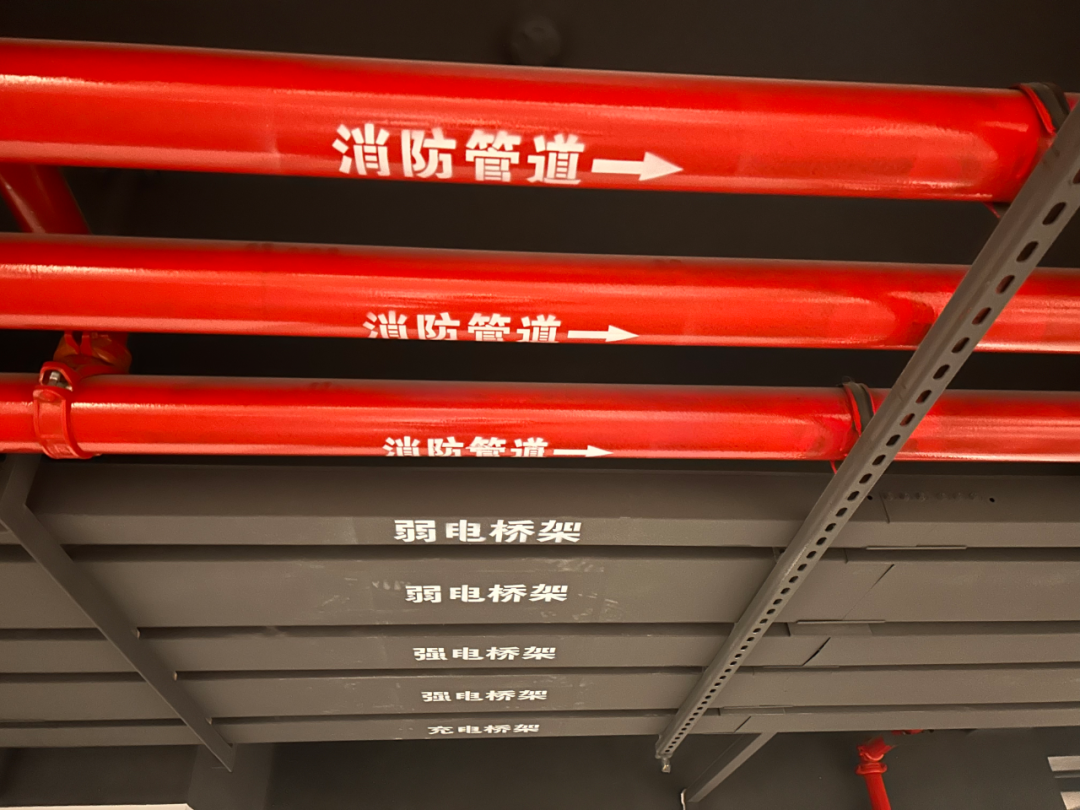

19.标识的文字和箭头应与管径大小相匹配，同一个部位的管道、桥架、风管的标识；建议桥架标识宽度为100mm，DN250以下的管道标识宽度为150mm，DN300及以上管道标识宽度为200mm;，风管标识宽度为200mm；标识的长度要保持一致，在500~600mm长度内最为美观，里面的文字大小适中。位于同一综合支吊架上的风管、管道、槽盒、梯架、托盘标识样式宜保持一致的大小，尺寸协调，位置统一。
20.室外埋地管线应按相关规定做好标识桩或在地面设置固定标识。

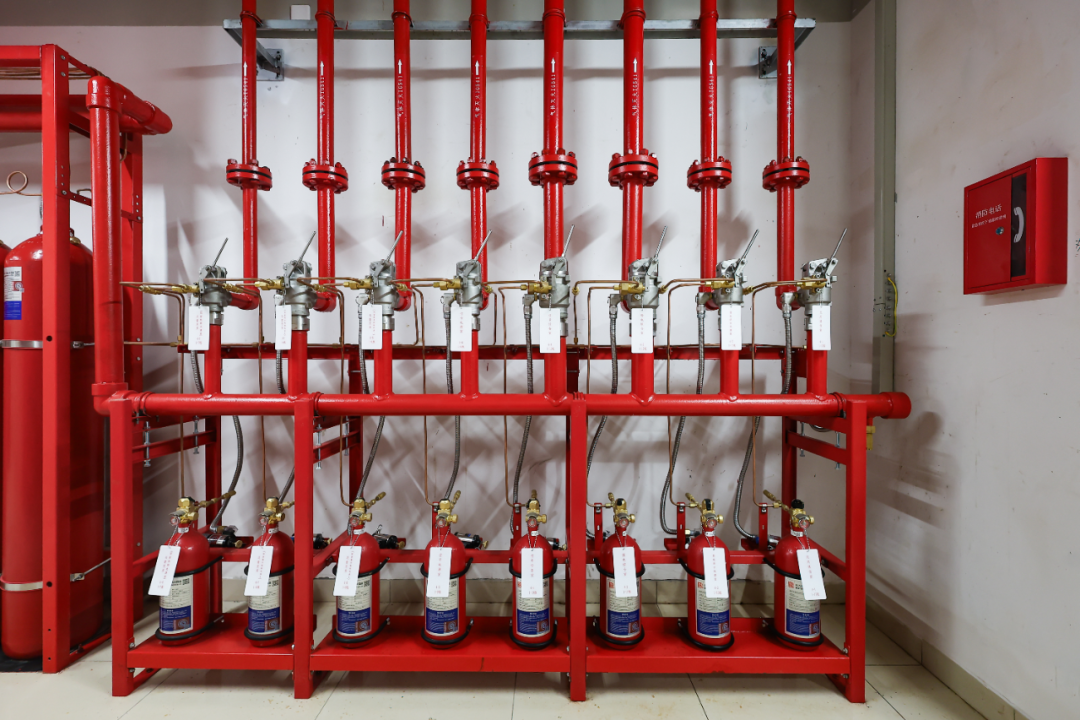

21.气体灭火剂储存装置的选择阀、驱动气瓶应设置区域标志牌，容器阀、电磁阀应设置防止误操作的警示牌，并应设置保险销和铅封;选择阀上设置标明防护区域或保护对象名称或编号的永久性标志牌，并应便于观察;驱动气瓶上应有标明驱动介质名称、对应防护区或保护对象名称或编号的永久性标志，并应便于观察。
22.管道和设备标识及颜色应符合以下规定:

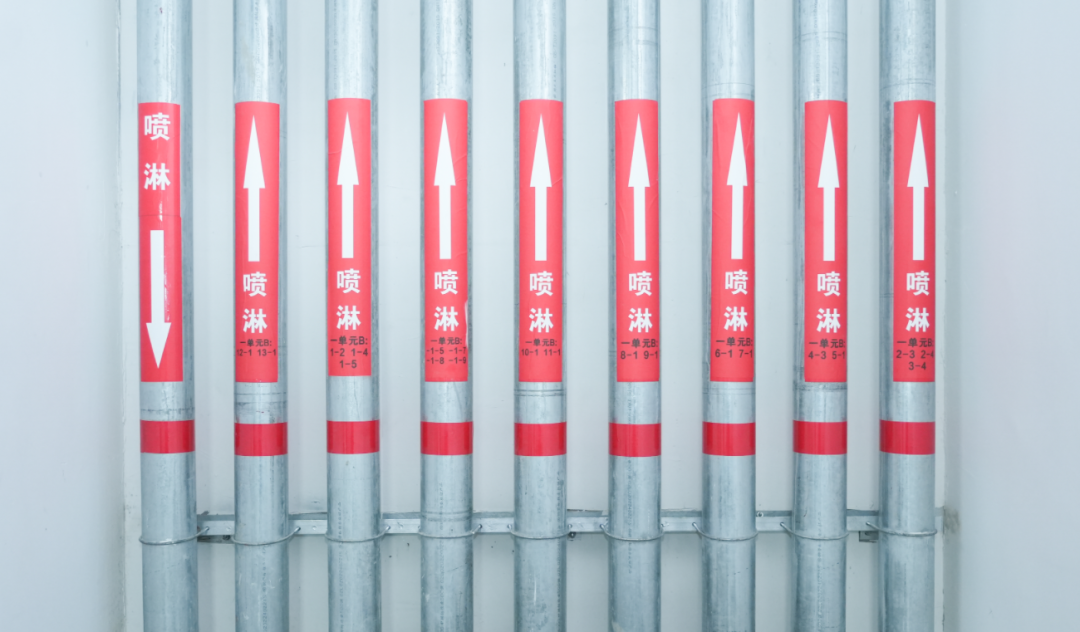

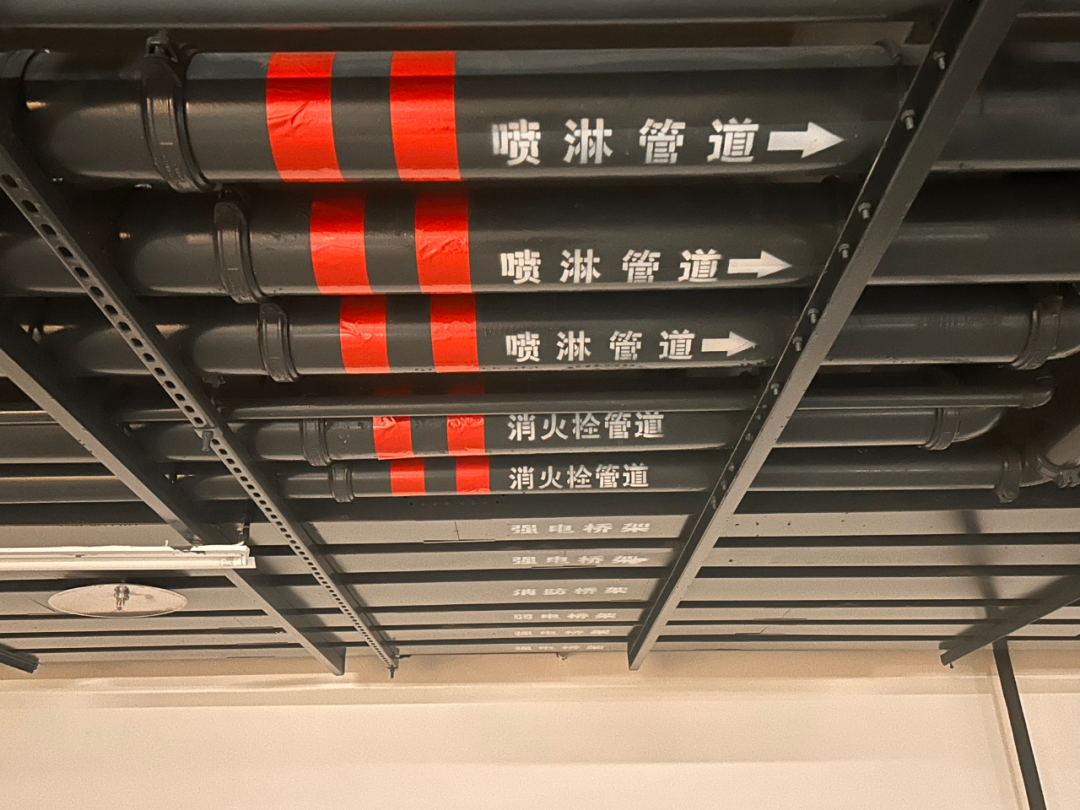

(1)架空消防给水及消火栓系统、自动喷水灭火系统管道外应刷红色油漆或涂红色环圈标志，并应注明管道名称和水流方向标识。红色环圈标志宽度不应小于20mm，间隔不宜大于4m，在一个独立的单元内环圈不宜少于2处;
(2)给水管道应为蓝色环;热水供水管道应为黄色环;热水回水管道应为棕色环;中水管道、雨水回用和海水利用管道应为淡绿色环;排水管道应为黄棕色环;
(3)灭火剂输送管道的外表面宜涂红色油漆。在吊顶内、活动地板下等隐蔽场所内的管道，可涂红色油漆色环，色环宽度不应小于50mm。每个防护区或保护对象的色环宽度应一致，间距应均匀;
(3)空调冷热水管道色标宜用黄色，空调冷却水管道色标宜用蓝色，空调冷凝水管道及空调补水管道的色标宜用淡绿色，蒸汽管道色标宜用红色，空调通风管道色标宜为白色，防排烟管道色标宜为黑色;

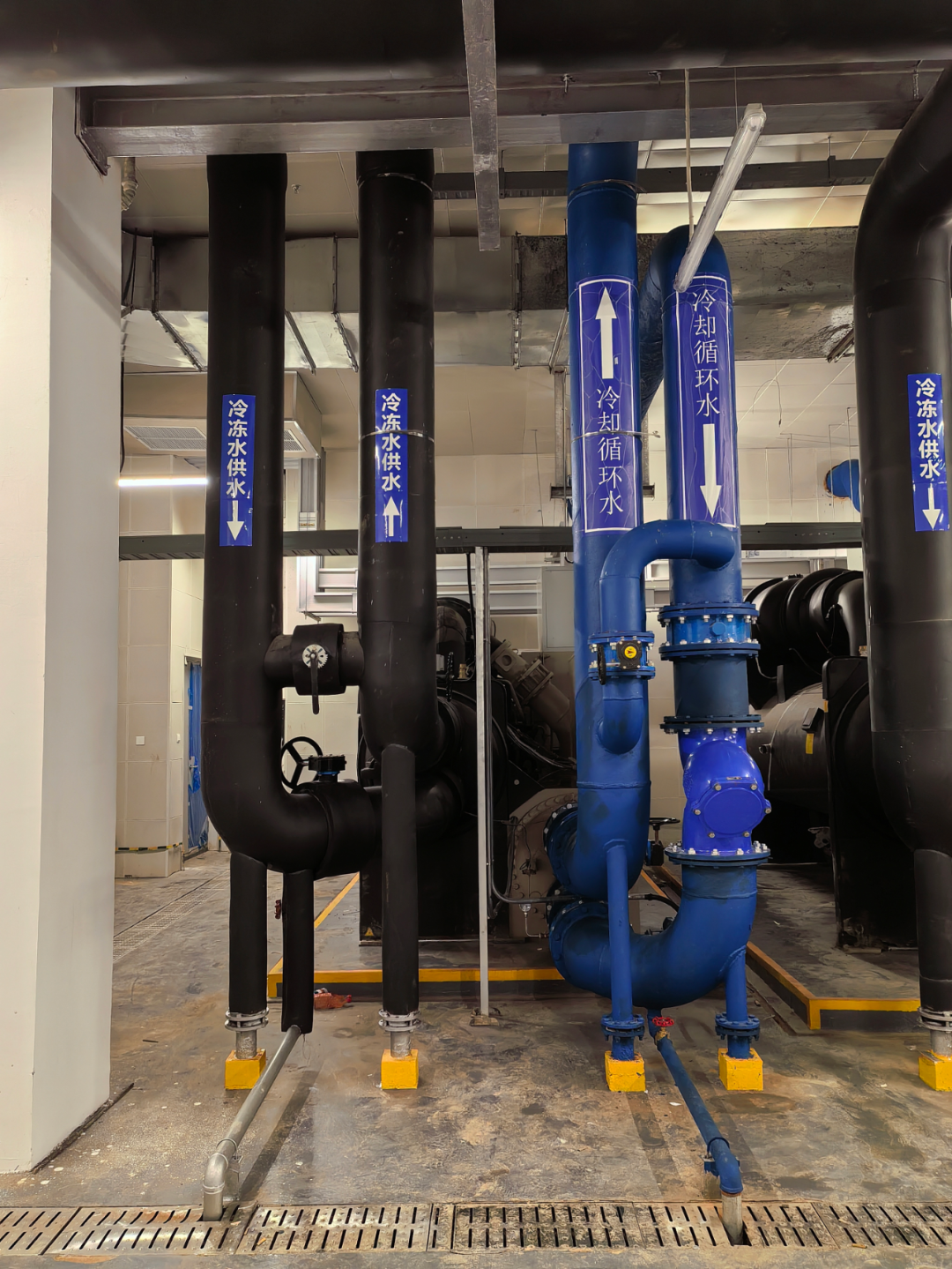

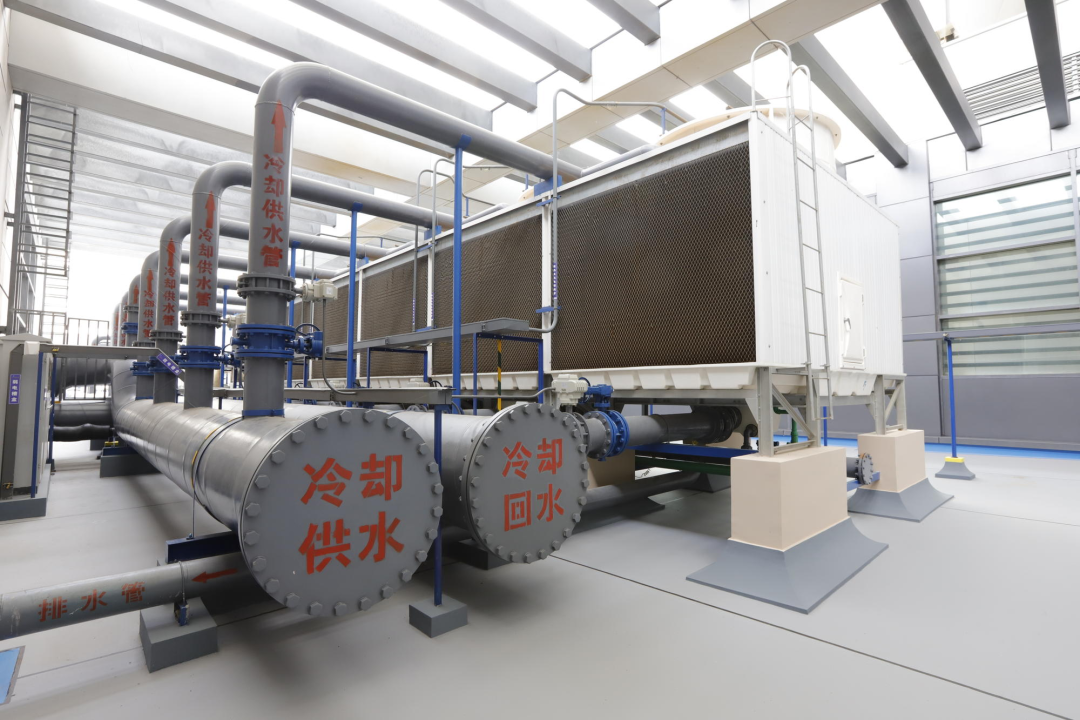

冷却水管道采用蓝色标识
(4)支吊架颜色宜与管道及支吊架所处位置土建装饰的颜色相区分。
