在聊三种系统之前，我们先明确一个概念：什么是TN系统？
根据国际电工委员会（IEC）的定义，TN系统是指电源端（变压器中性点）有一点直接接地，而电气装置的外露可导电部分（比如设备外壳）通过保护线与电源端的接地点相连接的系统。
说白了就是：变压器中性点接地了，设备外壳也接到这根线上。
TN系统根据中性线（N）和保护线（PE）是否合并，又分为三种：TN-C、TN-S、TN-C-S。
在深入之前，先记住几个关键字母的含义：
| 字母 | 含义 |
|---|---|
| T | 电源端有一点直接接地 |
| N | 设备外露可导电部分与电源接地点直接电气连接 |
| C | 中性线（N）和保护线（PE）合为一体（一根线） |
| S | 中性线（N）和保护线（PE）严格分开（两根线） |
| PEN | 同时承担N线和PE线功能的合并线 |

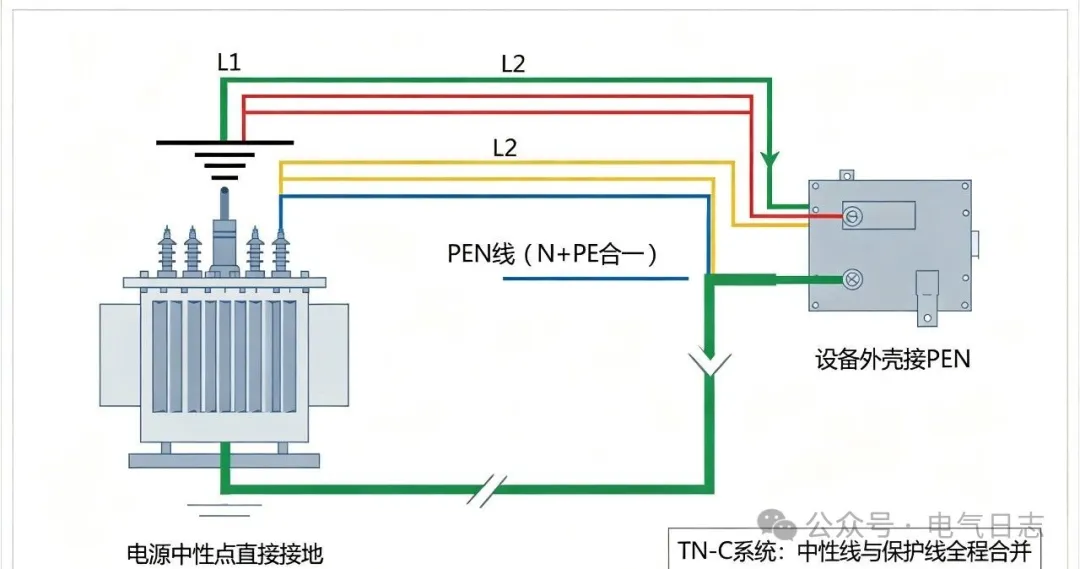

二、TN-C系统：一根线干两份活
一句话总结：N线和PE线合二为一，共用一根PEN线。
TN-C系统也叫三相四线制系统。从变压器中性点引出的PEN线，既当工作零线（N）用，又当保护零线（PE）用——设备外壳直接接在PEN线上。
✅ 优点：
-
节省一根导线，工程造价低，比较经济
-
发生接地故障时，故障电流大，可用普通过电流保护电器切断电源
❌ 缺点（比较多，认真看）：
-
PEN线断开后果严重：如果PEN线断了，设备外壳会带上220V电压，人一碰就是触电
-
不能装漏电保护器：PEN线穿过漏电保护器的互感器时，故障电流产生的磁场会相互抵消，导致漏保拒动
-
不能用四极开关：PEN线里包含PE线，禁止被开关切断
-
外壳对地带电：PEN线上有不平衡电流通过时会产生电压降，导致设备外壳对地带电位，可能干扰电子设备，甚至在爆炸危险场所引发事故
🏭 适用场景：
三相负荷基本平衡的工业企业，且不装设漏电保护器的配电系统。住宅用户绝大部分是单相用户，难以实现三相平衡，不应使用TN-C系统。

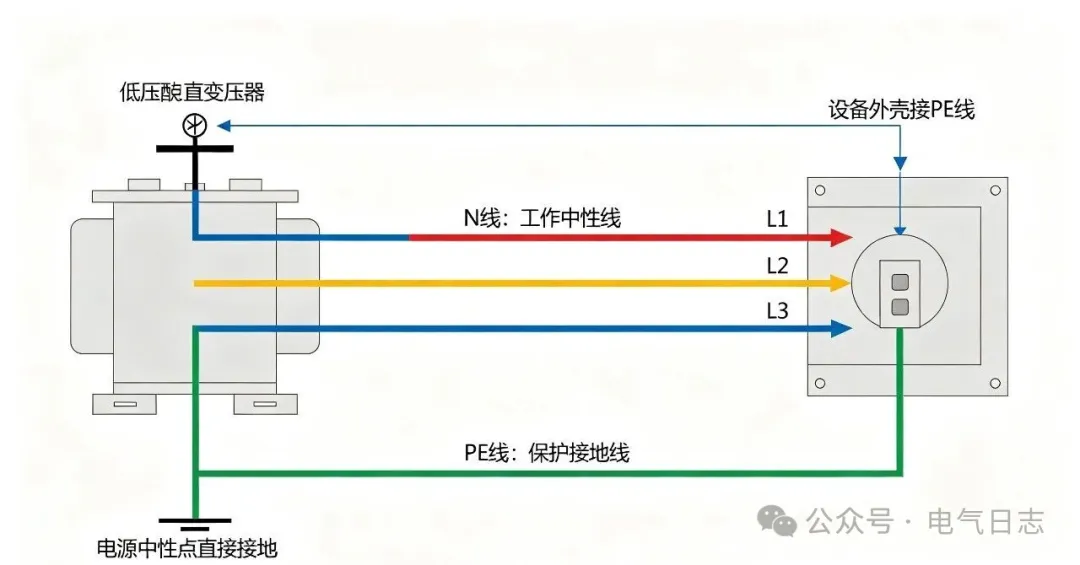

三、TN-S系统：各司其职，安全第一
一句话总结：N线和PE线从电源端开始就彻底分开，各走各的路。
TN-S系统也叫三相五线制系统。从变压器中性点引出两根线：一根是N线（工作零线），走工作电流；一根是PE线（保护地线），专门接设备外壳。
✅ 优点：
-
最安全：正常运行时PE线上没有电流，设备外壳不带电位
-
可以装漏电保护器
-
不会对电子设备产生电磁干扰
-
应用最广泛，是当前最主流的供电系统
❌ 缺点：
-
需要在整个线路中多敷设一根PE线，施工量和造价较高
🏭 适用场景：
内设变电站的建筑物、大中型公共建筑、通信系统、数据处理设备、对安全要求高的场所。

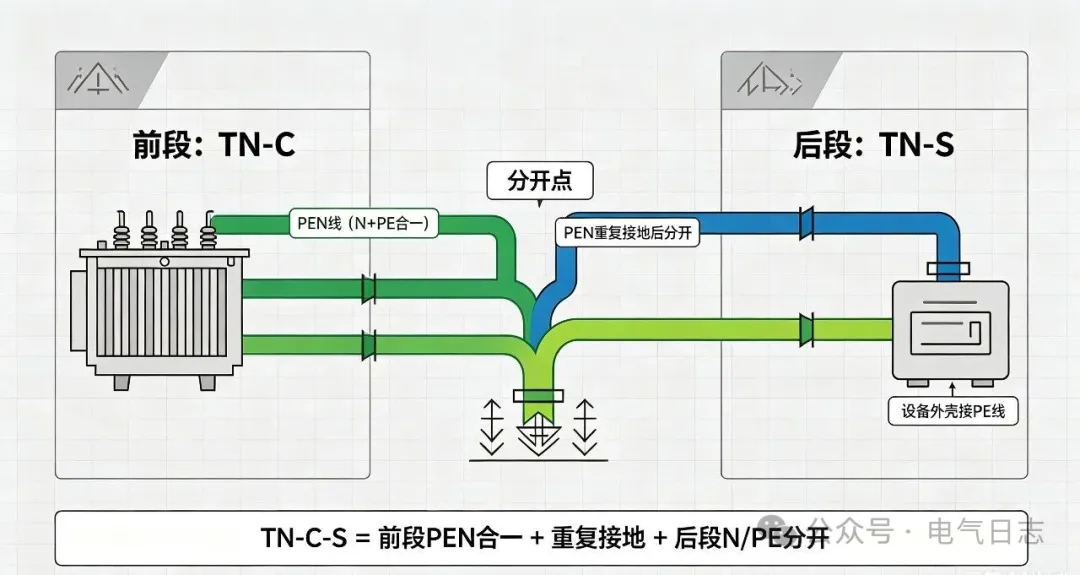

四、TN-CS系统：前面省钱，后面安全
一句话总结：前段用TN-C（PEN线合一），进户后分开成N线和PE线，变成TN-S。
TN-CS系统是TN-C和TN-S的混合体。从变压器到用户入户这一段，采用TN-C的方式（PEN线合一，省一根线）；在入户处做重复接地后，把PEN线分成N线和PE线，之后不能再合并。
✅ 优点：
-
前段节省一根导线，比TN-S经济
-
入户后分开，安全水平和TN-S基本相当
-
居民小区配电应用最多
❌ 缺点：
-
前段PEN线上仍有电压降，会使整个装置对地电位升高
-
要求三相负载比较平衡
-
多路进线时可能产生杂散电流问题
🏭 适用场景：
居民小区住宅楼的配电系统、由区域变电所供电的建筑物。
五、一张表总结三种系统
| 对比项 | TN-C | TN-S | TN-CS |
|---|---|---|---|
| 俗称 | 三相四线制 | 三相五线制 | 前四后五 |
| N与PE关系 | 全程合一（PEN） | 全程分开 | 前合后分 |
| 导线数量 | 4根 | 5根 | 4根（前段）/5根（后段） |
| 安全性 | ⭐⭐ 较低 | ⭐⭐⭐⭐⭐ 最高 | ⭐⭐⭐⭐ 较高 |
| 造价 | ⭐ 最低 | ⭐⭐⭐ 最高 | ⭐⭐ 中等 |
| 能否装漏保 | ❌ 不能 | ✅ 能 | ✅ 能（后段） |
| 典型应用 | 三相平衡的工厂车间 | 大型公建、通信机房 | 居民小区住宅楼 |
六、从业多年的几句大实话
-
TN-C正在被淘汰：由于安全隐患太多，除了部分老工厂车间，新建项目已经很少用了。
-
TN-S是最安全的选择：虽然贵一点，但对于学校、医院、商场、写字楼等人员密集场所，安全是第一位的，多花一根线的钱值得。
-
TN-CS是性价比之王：居民小区几乎都在用，前段省钱、后段安全，完美平衡了经济性和安全性。
-
爆炸危险环境严禁用TN-C：规范明确要求，爆炸性环境中的TN系统必须采用TN-S型。
-
TN-C系统中PEN线绝对不可以装开关：这是红线，谁断PEN谁出事。
写在最后
接地系统看似枯燥，但直接关系到人身安全和设备稳定。作为电气工程师，选对系统、用对系统，既是对自己负责，更是对使用者的生命负责。
