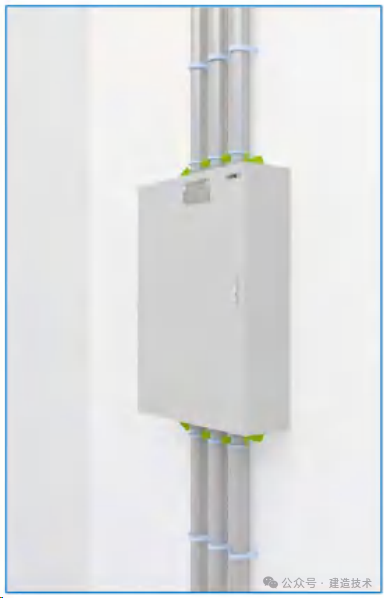

配电箱明装施工工艺
（1）工艺流程
测量定位→箱体开孔→配电箱安装→管箱连接→接地保护。
（2）技术要点
1）测量定位：根据施工图纸确定配电箱的位置，并按照箱体外形尺寸进行弹线定位。
2）箱体开孔：根据进箱管路的管径及数量，采用的开孔器口径与管适宜，开孔间距均匀，边沿不小于20mm。
3）配电箱安装：
①拆开配电箱：安装配电箱前先将箱拆开分为箱体、内盘芯和箱盖三部分。拆开配电箱时留好拆卸下来的螺丝、螺母、垫圈等。
②安装箱体：采用金属膨胀螺栓在混凝土或砖墙上固定，金属膨胀螺栓的大小根据箱体重量选择。箱体固定后用水平尺将箱体调整平直，再把螺栓逐个拧紧。
③安装箱内盘芯：先把箱体内杂物清理干净，然后理顺导线，分清支路和相序，再把盘芯与箱体安装牢固，最后压接导线，同时将保护地线按要求连接牢固。
④安装箱盖：把箱盖安装固定在箱体上。用仪表校对箱内电器有无差错，将配电箱的系统图贴在箱盖内侧，并标明各个开关用途及回路名称。

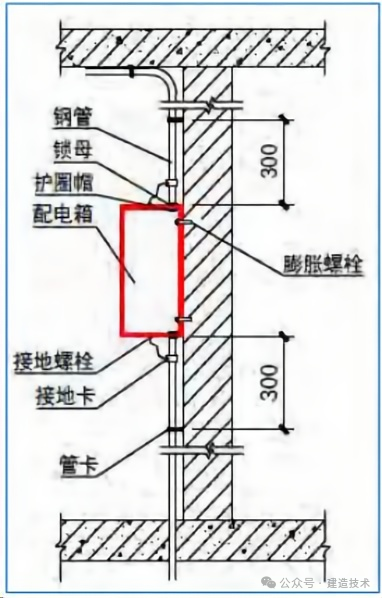

⑤管箱连接：电线导管进入箱体，端部需套丝，锁母固定，距配电箱上下边缘300mm处固定。
⑥接地保护：导管与箱体、内盘与箱门采用软铜线或编织带做跨接接地。
 |
 |
配电箱暗装施工工艺
（1）工艺流程
测量定位→墙体开洞→配电箱安装→成品保护。
（2）技术要点
1）测量定位：根据施工图纸确定配电箱的安装位置，并按照箱体外形尺寸进行弹线定位。
2）墙体开洞：对于没有预留洞的箱体安装，需根据画线位置，用专用切割机等工具在墙体上进行开洞，洞口尺寸比箱体稍大。
3）配电箱安装：
①拆开配电箱、安装箱内盘芯及安装箱盖等步骤参照配电箱明装施工做法。
②根据箱体的标高及水平尺寸核对进箱的导管长度是否合适，间距是否均匀，排列是否整齐等。
③若管路不合适，及时按配管要求进行调整，根据各个管的位置用开孔器开孔。
④开孔完毕后，再固定箱体，最后用水泥砂浆或细石混凝土填实周边，并抹平齐。
⑤成品保护：箱体、管路连接固定好后，箱体清理干净，用盖板封闭，并做好成品保护。
 |
 |

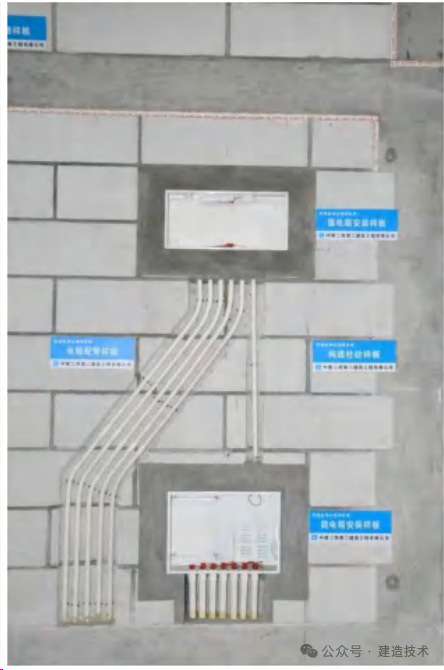

暗装配电箱配管效果图
