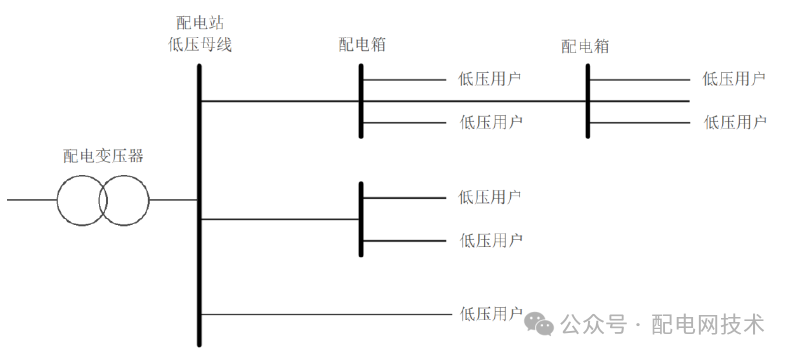

配电网典型电网结构示意图

自变电站母线引出，仅配有分段开关的架空线路构成辐射式电网结构，如下图所示。

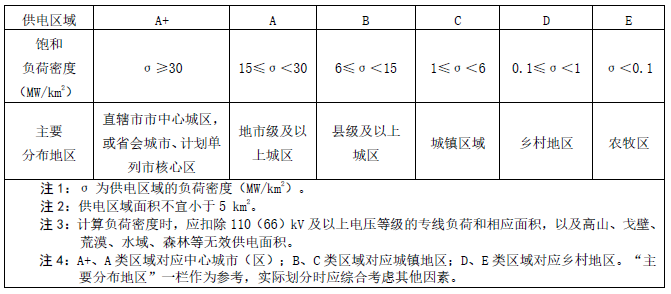

适用D、E类10kV配电网供电区域。供电区域划分按下表划分，也可适当调整。

自不同变电站或变电站不同母线段引出，配有分段开关，并在线路末端联络的两回架空线路构成多分段单联络电网结构，如下图所示。

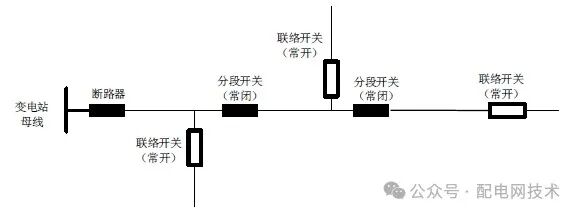

自变电站母线引出，配有多个分段开关,并与多回线路联络的架空线路构成多分段适度联络电网结构，如下图所(示意图为典型三分段、三联络)。

2.10kV电缆网典型电网结构

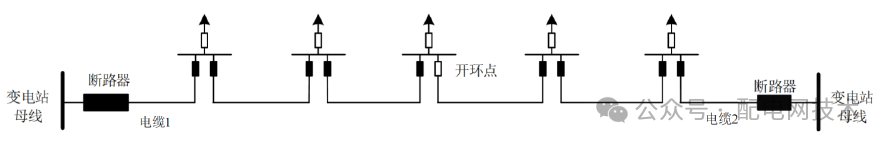

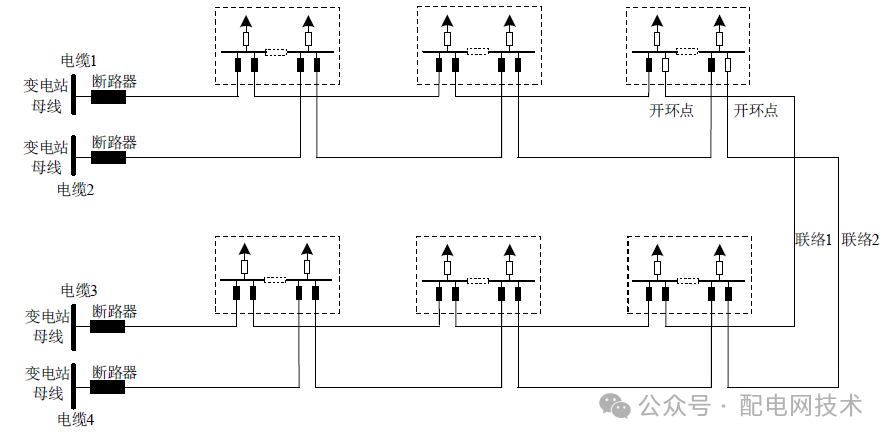

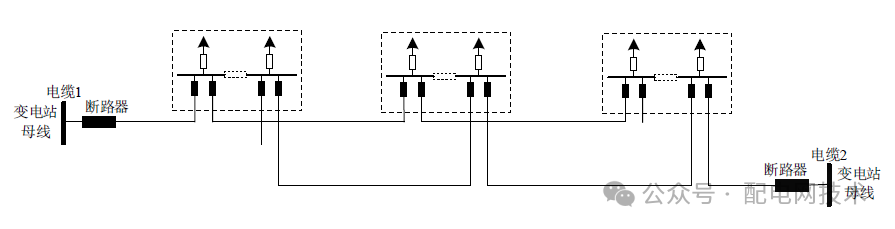

自不同上级电源的中压母线引出两到四回电缆线路构成单环网，如下图所示(示意图为典型“2-1”单环网)。

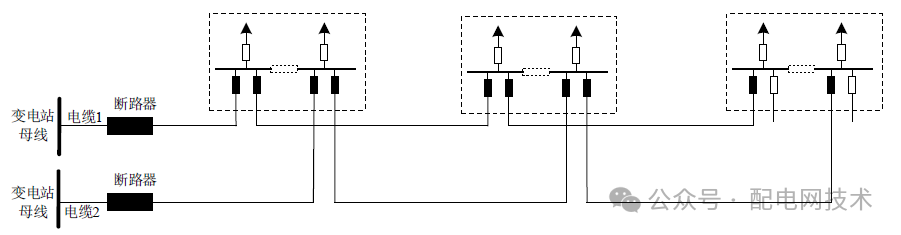

自不同上级电源的中压母线引出双回电缆线路，形成双射式电网，如下图所示。

适用B类10kV配电网供电区域。

自不同上级电源、不同方向的中压母线引出双回电缆线路，形成对射式电网，一般由双射式电网结构改造形成，如下图所示。

适用A+、A、B类10kV配电网供电区域。

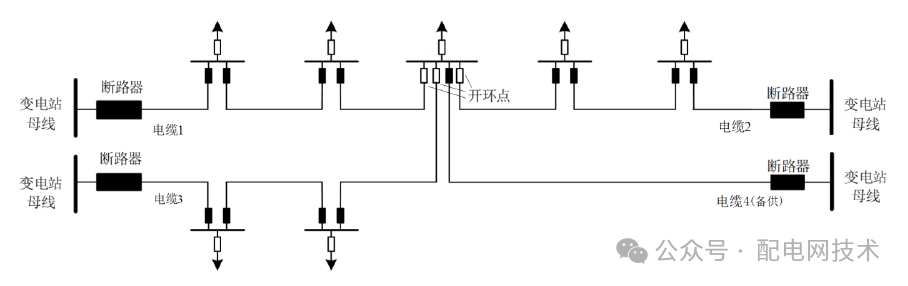

自不同上级电源的中压母线引出两到四回电缆线路构成N供一备电网，如下图所(示意图为典型三供一备)。
