电缆最小弯曲半径
假如电缆的外径为10mm，则这个电缆允许弯曲半径为15*10=150mm。就是说电缆弯曲时（转弯处）是一个弧形弯，这个半径要大于等于150mm。
电缆规定最小允许弯曲半径是为了使电缆工作时在不受损伤或不明显降低寿命，并没有明确规定。最小弯曲半径，值越小，说明弯曲性能越好。
最小弯曲半径是材料工作时在不受损伤或不明显降低寿命的最小的弯转半径，是在材料不发生破坏的情况下所能弯曲半径的最小值。
如：阻燃橡套电缆线芯长期允许工作温度为65℃，电线的最小弯曲半径为电缆直径的6倍。黄色护套电缆不得在日光下长期暴露。
电缆允许弯曲半径：
假如电缆的外径为50mm，则这个电缆允许弯曲半径为15*50=750mm。就是说电缆弯曲时（转弯处）是一个弧形弯，这个弧形弯可以根据弧上任意两点的切线的垂线的焦点 就是该弧线的半径。这个半径要大于等于750mm。
为什么电缆规定最小允许弯曲半径
电缆规定最小允许弯曲半径是为了使电缆工作时在不受损伤或不明显降低寿命，并没有明确规定。最小弯曲半径，值越小，说明弯曲性能越好。
最小弯曲半径是材料工作时在不受损伤或不明显降低寿命的最小的弯转半径，是在材料不发生破坏的情况下所能弯曲半径的最小值。
如：阻燃橡套电缆线芯长期允许工作温度为65℃，电线的最小弯曲半径为电缆直径的6倍。黄色护套电缆不得在日光下长期暴露。
扩展资料
随着电力电缆埋地敷设工程的迅速发展，对电缆保护提出的更高要求，电缆保护套管是采用聚乙烯PE和优质钢管经过喷砂抛丸前处理、浸塑或涂装、加温固化工艺制作而成。它是保护电线和电缆最常用的一种电绝缘管。
国家已明令在新建住宅中应使用铜导线。但同样是铜导线，也有劣质的铜导线，其铜芯选用再生铜，含有许多杂质，有的劣质铜导线导电性能甚至不如铁丝，极易引发电气事故。市场上的电线品种多、规格多、价格乱，消费者挑选时难度很大。
电缆最小弯曲半径的计算公式
最小弯曲半径=N*电缆外径。N的值查看国标，不同电缆不一样

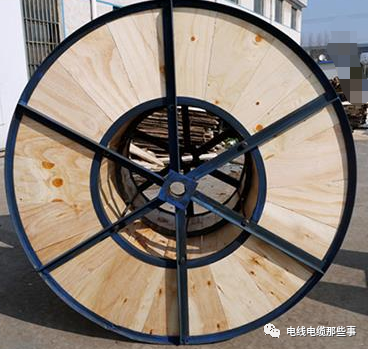

知道电缆长度直径弯曲半径，怎么计算出电缆盘大小
电缆装盘量的基本计算公式：
装盘长度L 按下式计算：L＝π×P×n×﹙d2＋P×D﹚／1000
其中：P＝﹙d1－d2 －2t﹚／2D
n＝﹙0.95﹚×l2×D
式中：P—卷绕层数；n—每层卷绕圈数；D—线缆外径，mm
在计算中，π按3.1416，算得的P、n、L 均只取整数部分，不进位。
1、已知电缆的外径D和电缆的最小弯曲半径mD(例如：15倍的电缆外径——15D，m=15)，来确定电缆盘的内筒径d2：
d2≥2×m×D
2、根据电缆盘的内筒径，查标准线盘的内、外盘宽l2、l1
3、把电缆的总长度L和l1、l2、d2、D，代入电缆盘的基本计算公式，计算出d1，即得出电缆盘的大小。
可以看出计算起来比较麻烦，一般还是采取查表方式，来得比较方便（见附件，请联系小编）。
为什么电缆规定最小允许弯曲半径
1 电缆本身的允许弯曲度，如果电缆弯曲度超过此要求，会造成电缆绝缘层及线芯不可挽回的破坏。这部分资料应当由电缆厂提出最小的弯曲半径要求；
2 电缆敷设施工的最小弯曲半径要求。由于一些电缆在进入设备前都要穿过电缆管，而电缆管的弯曲半径如果大了，施工时无法穿过电缆。
电缆铺设需注意哪些细节
1、电缆线的额定电压是要在系统的工作电源之上，且产生的最高的电压，是不可超过电缆额定值的1.15倍。若是交联聚乙烯电缆导体，其能够允许的最高的工作温度是在90度左右，短路时电缆最高温度是不可超过250度。
2、若是聚氯乙烯绝缘电缆线，那么最高的工作温度是在70度左右。要是线路的横截面积是在300平方毫米以内，则最高的允许温度是在160度。当电缆线长时间运行中，是不可长时间处于负荷状态中。
3、对于钢丝铠装电缆线，是可以承受规定的拉力，而其它电缆是不可长时间承受拉力的。在三相四线制的系统中，需要使用单芯线或者导线当做零线，不可用外皮作为零线。
4、要是电压是1kv以下的铠装电缆，其金属护层的两端是可以连接地线的。而6kv至35kv间的xlpe电缆线，需要根据国家的标准安装。
总结：电缆弯曲半径怎么计算，以及电缆铺设需注意哪些细节，就先介绍到这里了，各位是否了解了呢。电缆弯曲半径是要控制好的，这样才能确保后期正常安全使用，避免不必要的麻烦。
