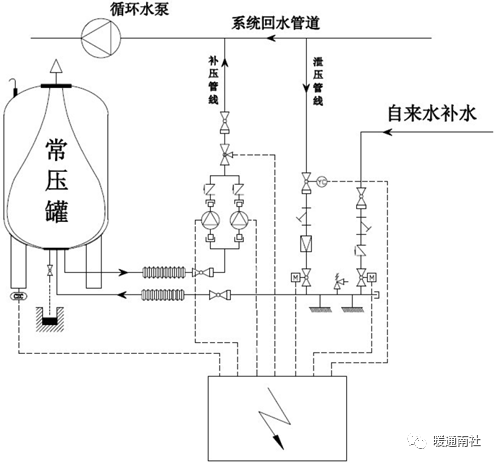

控制单元管路图：
补水管线：常压罐中水量过低由补水管线提供水通过金属软管补给常压罐。
泄压管线：系统水压过高由泄压管线泄水通过金属软管进入常压罐释放出气体。
补压管线：系统压力过低由水泵启动吸取常压罐中水源提供给系统，进行补压。

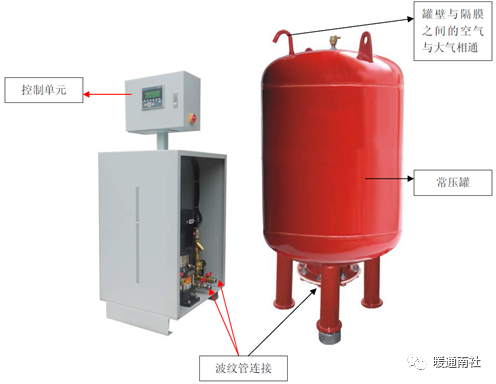

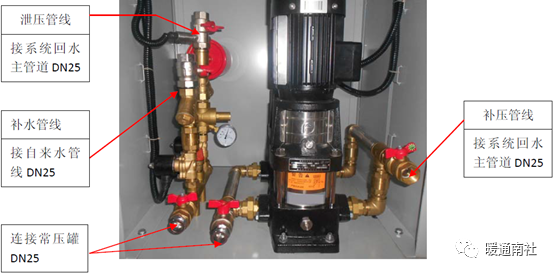

安装示意：
安装位置：
确认安装位置，控制单元、基本罐和续列罐都必须安装在同一水平位置上。
所需安装空间：
（1）防冻、通风良好，温度大于0℃，小于45℃的室内空间；
（2）水平放置，地面有足够的承重能力和排水设施；
（3）标准电气连接为380/50Hz，三相五线制。
控制单元上的罐体接管正对罐体。
用膨胀螺丝将控制单元固定在地面上；
当安装固定控制单元时，要确定保留有足够的距离来安装阀门和连接管线；
安全阀口与罐子排污阀必须加接导流管路，以免受到流出介质的伤害；
设备周围必须布有排水沟；
系统打压冲洗过程中，必须保持设备阀门处于关闭状态；
设备四周建议保留不小于75cm的检修空间。
