GB50242-2002《建筑给排水及采暖工程施工质量验收规范》

4.2.1 室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。

当设计未注明试验压力，也未说明管网工作压力时，管网的工作压力因如何估算？

计算管网的工作压力比较复杂，我们可以参考消防水系统的计算方法来估算。

精读1~市政管网供直接供水

（1）当市政接口处于给水供水管网的最低位时，系统工作压力：H_max=市政供水压力

（2）给水供水管网的最低点低于市政管网时，管道的最低点为系统工作压力：H_max=市政供水压力+△H

△H=市政管道标高-管道最低点标高

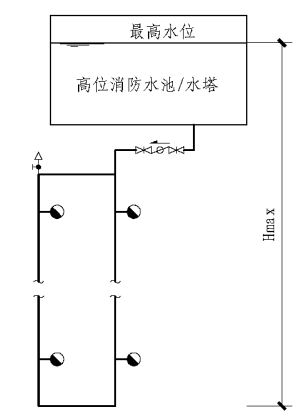

精读2~高位水箱供水

可参考下图的计算方式，系统工作压力为图中的H_max：

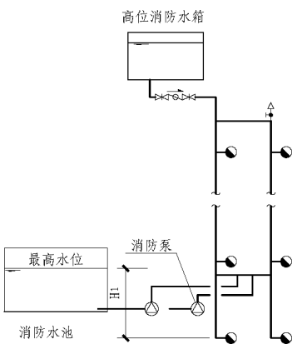

精读3~高位水箱与低位泵组共同供水

可参考下图的计算方式，系统工作压力为：H_max=H1+H0，

H0为水泵零流量时扬程，可查水泵性能曲线所得。

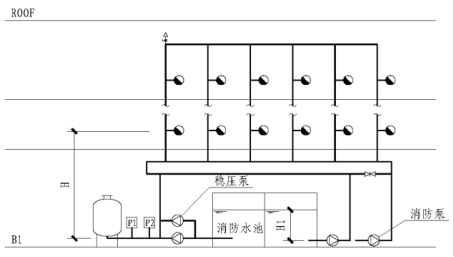

精读4~低位水泵供水

可参考下图的计算方式，系统工作压力为H1+H0 和P2的最大值，即：H_max=max（H1+H0，P2），

H0为水泵零流量时扬程，P2为稳压泵维持系统压力。

精读5~水锤压力

在使用泵组供水的系统中，为了安全起见，在计算系统工作压力后，建议再加0.3~0.5Mpa水锤压力，作为计算试验压力的工作压力。
